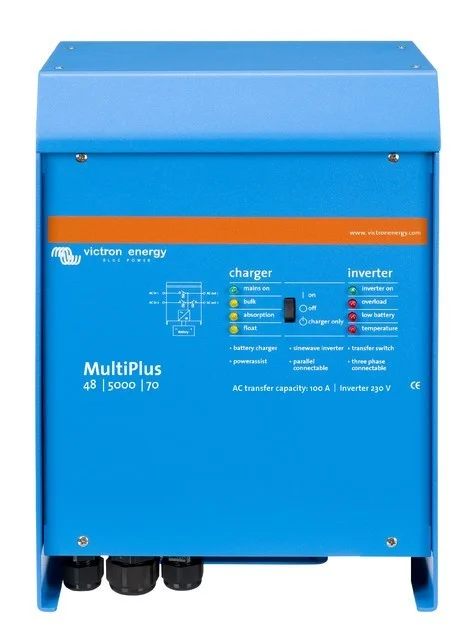

Acest invertor-charger combina intr-un singur echipament un invertor pentru alimentare AC, un incarcator de baterii si un comutator de transfer. Este destinat sistemelor energetice stationare cu banc de baterii de 48 V, aplicatiilor off-grid, de backup sau hibride, unde este necesara alimentarea consumatorilor la 230 V si incarcarea bateriilor dintr-o sursa AC. Functiile PowerControl si PowerAssist permit limitarea curentului preluat din sursa AC si suplimentarea temporara a acesteia cu energie din baterie atunci cand consumul depaseste limita disponibila.

Invertorul accepta tensiune DC in intervalul 38-66 V si furnizeaza 230 VAC cu toleranta de plus sau minus 2%, la 50 Hz cu toleranta de plus sau minus 0,1%. Puterea continua este de 5000 VA, respectiv 4000 W la 25 grade C, 3700 W la 40 grade C si 3000 W la 65 grade C; puterea de varf este de 10000 W. Curentul maxim continuu la iesire este de 19 A, eficienta maxima este de 95%, iar consumul fara sarcina este de 35 W. Incarcatorul functioneaza cu intrare AC de 187-265 VAC, 45-55 Hz, are curent maxim de incarcare pentru bateria principala de 70 A si tensiuni implicite de 57,6 V pentru absorbtie, 55,2 V pentru float si 52,8 V pentru modul de stocare.

Montajul se realizeaza in interior, pe o suprafata solida, cu respectarea spatiului necesar ventilatiei. Conectarea bateriei se face prin borne cu surub M8, iar conexiunile de 230 VAC prin borne cu surub M6. Echipamentul dispune de port VE.Bus pentru functionare in paralel sau trifazata, monitorizare la distanta si integrare in sistem, precum si de doua porturi de comunicatie de uz general si trei relee multifunctionale programabile. Curentul maxim de trecere al sursei AC este de 100 A, iar iesirea auxiliara suporta maximum 50 A si se opreste in lipsa unei surse AC externe.

Carcasa din aluminiu are clasa de protectie IP20, astfel incat produsul este destinat exclusiv montajului in spatii uscate si protejate. Dimensiunile sunt 444 x 328 x 240 mm, iar masa este de 30 kg. Protectiile integrate acopera scurtcircuitul la iesire, suprasarcina, tensiunea bateriei prea mare sau prea mica, supratemperatura, prezenta tensiunii AC pe iesirea invertorului si ondulatia excesiva a tensiunii de intrare. Instalarea, impamantarea, dimensionarea cablurilor, sigurantelor si configurarea parametrilor bateriei trebuie realizate de personal calificat, conform documentatiei tehnice si normelor electrice aplicabile.

Intrebari frecvente

Ce tip de baterie necesita acest invertor-charger?
Echipamentul este conceput pentru un banc de baterii cu tensiune nominala de 48 V. Intervalul admis al tensiunii DC este 38-66 V; parametrii de incarcare trebuie configurati in functie de tehnologia si recomandarile producatorului bateriei.

Ce putere poate furniza la iesire?
Poate furniza 5000 VA, echivalent cu 4000 W putere continua la 25 grade C. Puterea continua scade la 3700 W la 40 grade C si la 3000 W la 65 grade C, iar puterea de varf este de 10000 W.

Poate incarca bateria din retea sau generator?
Da. Incarcatorul integrat accepta intrare AC de 187-265 VAC, 45-55 Hz si poate livra un curent maxim de incarcare de 70 A pentru bateria principala.

Ce rol au functiile PowerControl si PowerAssist?
PowerControl ajuta la limitarea curentului preluat din sursa AC disponibila. PowerAssist completeaza temporar energia sursei AC cu energie din baterie atunci cand consumatorii solicita mai multa putere decat poate furniza sursa.

Este potrivit pentru montaj exterior?
Nu. Carcasa are protectie IP20, iar produsul trebuie instalat intr-un spatiu interior, uscat, ventilat si ferit de praf, umezeala, condens sau atmosfere explozive.
