Cutie SMA Multicluster-Box 12.3-20

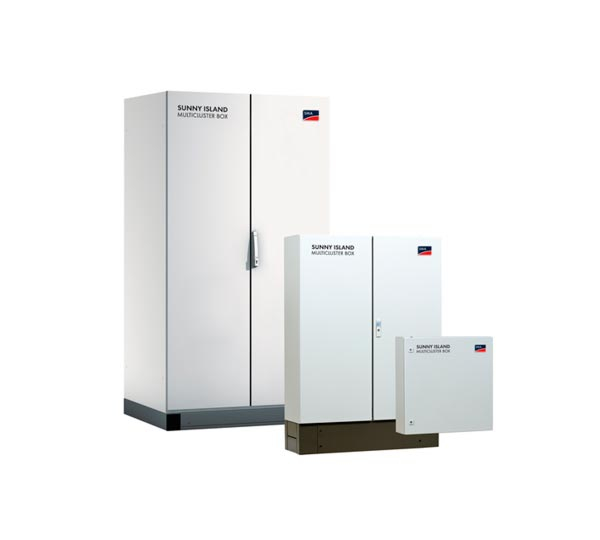

![SMA Multicluster-Box 12.3-20 [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/sma-multicluster-box-12-3-20-282718.jpg "SMA Multicluster-Box 12.3-20 [1]")
Cutie Multicluster trifazata SMA pentru sisteme PV autonome sau conectate la retea, cu pana la 12 dispozitive Sunny Island. Conexiunile pentru generator, PV si sarcina sunt proiectate pentru 138 kW.
- Pana la 12 dispozitive Sunny Island 6.0H/8.0H
- Conexiuni pentru generator, sistem PV si sarcina de 138 kW
- Putere nominala AC Sunny Island de 72 kW
- Montaj pe baza, protectie IP55
- Include cablu de date Com
Durata de livrare: 7 pana la 10 zile lucratoare
- Descriere
- Caracteristici
- Review-uri (0)
SMA Multicluster-Box 12.3-20 este o cutie Multicluster trifazata pentru configurarea sistemelor fotovoltaice autonome si conectate la retea. Permite conectarea a pana la 12 dispozitive Sunny Island 6.0H/8.0H.
Conexiunile pentru generator, sistem PV si sarcina sunt proiectate pentru 138 kW. Cutia are o conexiune trifazata pentru sarcina, generator si sistemul PV. Puterea nominala AC a conexiunilor Sunny Island este de 72 kW.
Modelul se monteaza pe baza si are dimensiunile de 1200 / 1600 / 435 mm. Este livrat cu cablu de date Com. Pentru configuratii conectate la retea, documentatia indica necesitatea unei NA-BOX sau GRID-BOX.
Multicluster-Box 12.3-20 are protectie IP55 si poate functiona la temperaturi ambientale intre -25 grade C si +60 grade C. Umiditatea relativa admisa fara condens este intre 0% si 100%. Documentatia mentioneaza bypass automat pentru generator, protectie activa anti-insularizare si monitorizarea curentului invers.
Specificatii tehnice
| Garantie produs | 5 ani |
| Conexiune sarcina - cantitate | 1 (trifazata) |
| Conexiune sarcina - tensiune nominala | 230 V (L, N), 400 V (L1, L2) |
| Conexiune sarcina - domeniu tensiune AC | 172.5 V to 265 V; 300 V to 433 V |
| Conexiune sarcina - frecventa nominala / domeniu frecventa | 50 Hz, 60 Hz / 45 Hz to 65 Hz |
| Conexiune sarcina - putere nominala | 138 kW |
| Conexiune sarcina - curent AC la valori nominale | 3 x 200 A (AC1) |
| Conexiune sarcina - sigurante | LV/HRC marimea 1 |
| Conexiuni Sunny Island - numar maxim de dispozitive | 12 |
| Conexiuni Sunny Island - putere nominala AC / curent AC la valori nominale | 72 kW / 12 x 26 A |
| Conexiuni Sunny Island - putere AC la 45 grade C / curent AC la 45 grade C | 65 kW / 3 x 94 A |
| Conexiuni Sunny Island - putere AC la 25 grade C, 30 min | 96 kW |
| Conexiuni Sunny Island - putere AC la 25 grade C, 5 min | 110 kW |
| Conexiuni Sunny Island - sigurante | 12 x intrerupator automat C40A |
| Conexiune generator - cantitate | 1 (trifazata) |
| Conexiune generator - putere nominala de intrare retea | 138 kW |
| Conexiune generator - curent de intrare AC | 3 x 200 A |
| Conexiune generator - sigurante | LV/HRC marimea 1 |
| Conexiune sistem PV - cantitate | 1 (trifazata) |
| Conexiune sistem PV - putere nominala PV | 138 kW |
| Conexiune sistem PV - curent AC la valori nominale | 3 x 200 A |
| Numar faze | Trifazat |
| Configuratie de retea permisa | TN-S, TN-C-S si TT |
| Dimensiuni (latime / inaltime / adancime) | 1200 / 1600 / 435 mm |
| Tip montare | Montaj pe baza |
| Greutate | 200 kg |
| Temperatura ambientala | -25 grade C to +60 grade C |
| Grad de protectie | IP55 |
| Umiditate relativa maxima admisa fara condens | 0% to 100% |
| Cablu de date | Da |
| Conectare la retea pentru autoconsum optimizat si functie de rezerva baterie | Necesita NA-BOX / GRID-BOX |
Intrebari frecvente
Cate dispozitive Sunny Island pot fi conectate?
Multicluster-Box 12.3-20 permite conectarea a maximum 12 dispozitive Sunny Island 6.0H/8.0H.
Ce putere este prevazuta pentru conexiunile de generator, PV si sarcina?
Fiecare dintre conexiunile pentru generator, sistem PV si sarcina este proiectata pentru 138 kW.
Care sunt dimensiunile si greutatea produsului?
Dimensiunile sunt 1200 / 1600 / 435 mm, iar greutatea este de 200 kg.
In ce conditii de mediu poate functiona?
Temperatura ambientala admisa este intre -25 grade C si +60 grade C. Umiditatea relativa admisa fara condens este intre 0% si 100%.
Ce este inclus si ce garantie are produsul?
Produsul include cablu de date Com. Garantia produsului este de 5 ani.
Curent nominal: 3 x 200 A
Compatibilitate: Sunny Island 6.0H/8.0H
Model: Multicluster-Box 12.3-20
Numar Faze: 3
