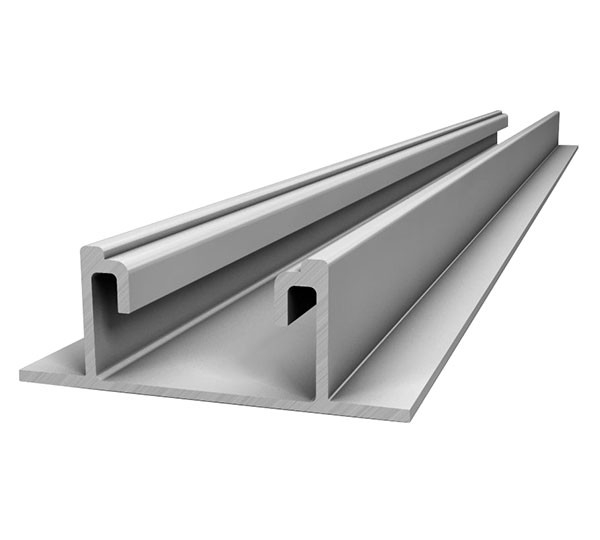

Sina montaj K2 Systems BasicRail 2,50 m

BasicRail 22 este o sina de montaj pentru structuri fotovoltaice, proiectata pentru instalari pe acoperisuri din tabla trapezoidala. Se monteaza cu clipuri dedicate si poate fi folosita si ca sina de baza pentru configuratii Dome, Dome 6, Dome Zero sau MultiAngle. Profilul permite realizarea unei substructuri eficiente, cu verificare statica realizata in software-ul de proiectare compatibil.

Sina are lungimea de 2,50 m, latimea de 63 mm si inaltimea de 22,5 mm. Este fabricata din aluminiu EN AW-6063 T66, cu finisaj aluminiu natur. Greutatea specifica este de aproximativ 0,64 kg pe metru, iar greutatea unei sine de 2,50 m este de aproximativ 1,61 kg.

Montajul pe tabla trapezoidala se realizeaza prin introducerea sinei in clipurile de fixare dedicate, urmate de prinderea clipurilor in invelitoare cu suruburi adecvate. Pentru aplicatiile pe tabla trapezoidala, suportul trebuie sa respecte cerintele sistemului: tabla din otel trebuie sa aiba grosimea de minimum 0,4 mm, tabla din aluminiu minimum 0,5 mm, nervura inalta trebuie sa aiba cel putin 20 mm latime, iar zona plana din jurul gaurii trebuie sa permita o suprafata de reazem de minimum 20 mm diametru.

Dimensionarea structurii, numarul punctelor de fixare, distantele dintre prinderi si alegerea accesoriilor trebuie stabilite in functie de geometria acoperisului, tipul panourilor, incarcarile din vant si zapada si conditiile locale de montaj. Instalarea trebuie efectuata conform instructiunilor sistemului si de catre personal calificat, cu verificarea capacitatii portante a invelitorii si a etanseitatii punctelor de prindere.

Intrebari frecvente

Pentru ce tip de acoperis se utilizeaza sina BasicRail 22?

Este destinata in principal montajului structurilor fotovoltaice pe acoperisuri din tabla trapezoidala, prin utilizarea clipurilor de fixare dedicate.

Care sunt dimensiunile sinei?

Sina are lungimea de 2,50 m, latimea de 63 mm si inaltimea de 22,5 mm.

Din ce material este fabricata?

Profilul este realizat din aluminiu EN AW-6063 T66, cu o greutate specifica de aproximativ 0,64 kg pe metru.

Ce trebuie verificat inainte de montaj?

Se verifica grosimea si geometria tablei trapezoidale, capacitatea portanta a acoperisului, incarcarile locale si respectarea instructiunilor de montaj pentru toate componentele structurii. Pentru sistem, sunt indicate table de minimum 0,4 mm din otel sau 0,5 mm din aluminiu.

Poate fi folosita ca sina de baza pentru sisteme Dome?

Da, profilul este prevazut si pentru utilizare ca sina de baza in configuratii Dome compatibile.
