Descriere

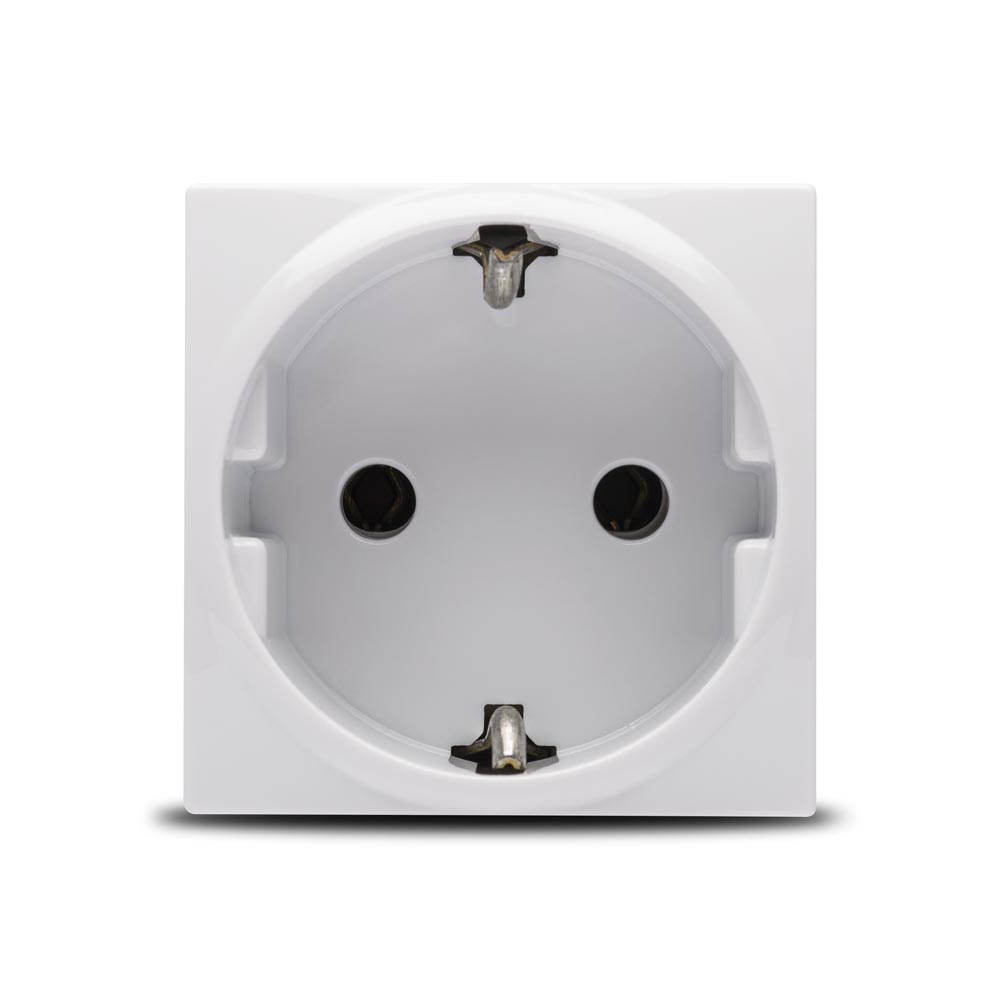

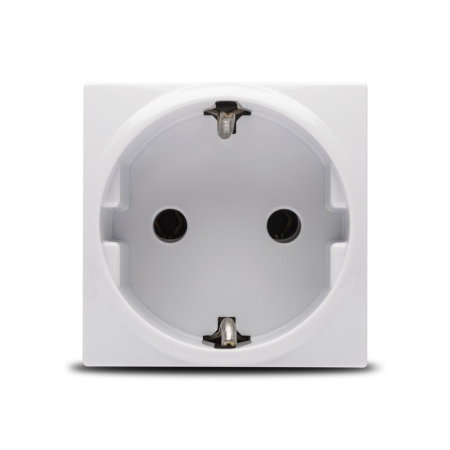

Aceasta priza Schuko este un mecanism de aparataj pentru alimentarea receptoarelor electrice in instalatii interioare. Este configurata 2P+E, cu un singur post de conectare, contact de protectie lateral si format de 2 module. Finisajul alb permite integrarea discreta in amenajari rezidentiale, birouri sau spatii comerciale, in configuratii realizate cu suporturi si rame compatibile din aceeasi gama.

Parametrii nominali sunt 16 A la 250 V AC, pentru retele de 50/60 Hz. Conectarea se realizeaza prin borne cu surub, acceptand conductori rigizi sau flexibili cu sectiunea de pana la 4 mm2. Priza are rezistenta de izolatie mai mare de 5 MOhm la 500 V, rigiditate dielectrica de 2000 V si durabilitate electrica de 10000 cicluri la cos phi 0,8. Capacitatea minima de rupere la sarcina este de 100 operatii la 1,25 In si 1,1 Un, cos phi 0,6.

Mecanismul se monteaza ingropat, prin clipsare, in suportul compatibil. Adancimea necesara de incorporare este de 30 mm, iar mecanismul are dimensiunile de 45 x 45 x 40 mm, latime x inaltime x adancime. Pentru realizarea unui ansamblu complet sunt necesare suportul de montaj si rama ornamentala compatibile; acestea permit combinarea prizei cu alte functii de aparataj in aceeasi configuratie modulara.

Capacul mecanismului este realizat din ASA si PC. Produsul este proiectat in conformitate cu IEC 60884-1 si VDE 0620-1. Montajul, verificarea continuitatii conductorului de protectie si conectarea la circuit trebuie efectuate numai cu alimentarea oprita, de personal calificat, in conformitate cu proiectul electric si normele aplicabile instalatiei.

Intrebari frecvente

Ce tip de priza este?

Este o priza Schuko cu un post, configuratie 2P+E si contact de protectie lateral, destinata alimentarii receptoarelor electrice compatibile cu acest standard.

Ce tensiune si curent nominal are priza?

Priza este nominalizata pentru 16 A la 250 V AC si functionare in retele cu frecventa de 50/60 Hz.

Ce conductori pot fi conectati la borne?

Bornele cu surub permit conectarea conductorilor rigizi sau flexibili cu sectiunea de pana la 4 mm2.

Este inclusa rama ornamentala?

Produsul este mecanismul prizei. Pentru montajul final este necesar un suport si o rama ornamentala compatibile cu sistemul modular.

Care sunt dimensiunile mecanismului?

Mecanismul masoara 45 mm latime, 45 mm inaltime si 40 mm adancime, iar adancimea de incorporare este de 30 mm.
