Descriere

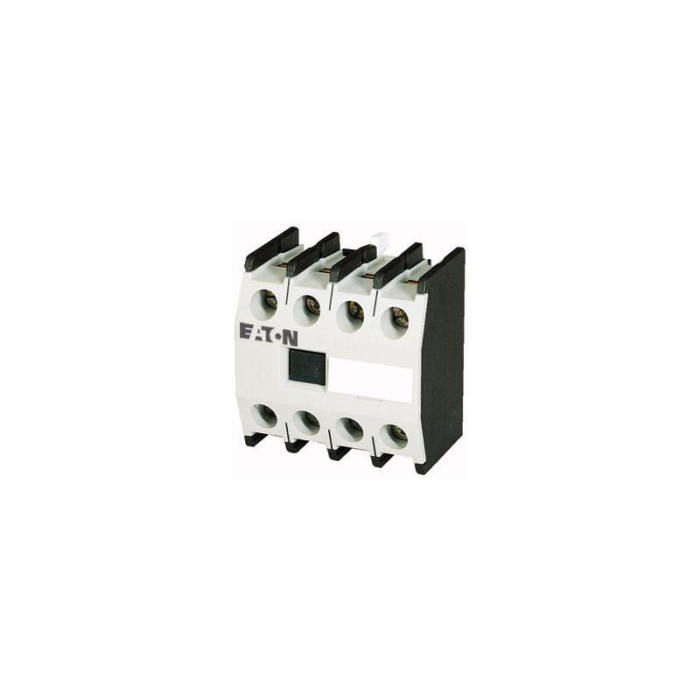

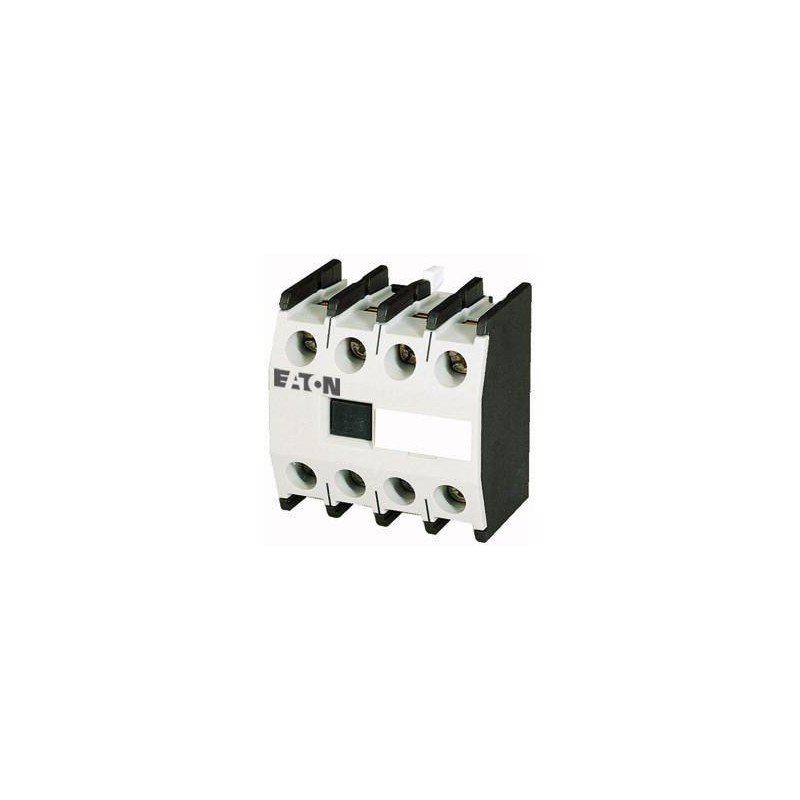

Acest bloc de contacte auxiliare este un accesoriu pentru contactoare, conceput pentru extinderea functiilor de comanda, semnalizare si interblocare in tablouri electrice. Este potrivit pentru aplicatii standard de automatizare, inclusiv transmiterea starilor de functionare catre lampi de semnalizare, relee, PLC-uri sau alte circuite de control. Se utilizeaza impreuna cu contactoare compatibile din gama de curent nominal 40-170A.

Modulul are 4 poli si configuratia 2 contacte normal deschise plus 2 contacte normal inchise. Curentul termic conventional in aer liber este de 16 A, iar contactele opuse sunt interblocate conform IEC 60947-5-1, anexa L. Rezistenta electrica declarata este de 1.300.000 manevre la 230 V AC-15 si 3 A. Tensiunea nominala de tinere la impuls este de 6000 V AC, cu categoria de supratensiune III si gradul de poluare 3. Dimensiunile produsului sunt 39 mm adancime, 46 mm inaltime si 45 mm latime, iar masa este de aproximativ 0,055 kg.

Montajul se realizeaza frontal, pe contactorul compatibil, iar conectarea circuitelor auxiliare se face prin borne cu surub. Inainte de instalare, se verifica compatibilitatea mecanica si electrica a contactorului, schema de comanda si destinatia fiecarui contact. Conductorii trebuie pregatiti si stransi corespunzator, conform instructiunilor echipamentului si cerintelor aplicatiei.

Produsul este prevazut pentru protectie impotriva atingerii cu degetul si dosul mainii la actionare frontala, conform EN 50274. Functioneaza la temperaturi ambientale intre -25 grade C si +60 grade C, respectiv intre -25 grade C si +40 grade C in incinta. Temperatura de depozitare este intre -40 grade C si +80 grade C. Pentru siguranta instalatiei, montajul, cablarea si verificarea functionala trebuie realizate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce se utilizeaza un bloc de contacte auxiliare?

Se utilizeaza pentru adaugarea de contacte suplimentare in circuite de comanda, semnalizare, interblocare sau monitorizare a starii unui contactor.

Ce configuratie de contacte are acest bloc auxiliar?

Are patru contacte auxiliare: doua contacte normal deschise si doua contacte normal inchise.

Cum se monteaza blocul de contacte?

Se monteaza frontal pe contactorul compatibil, iar conexiunile circuitelor auxiliare se realizeaza prin borne cu surub.

Care sunt conditiile de temperatura pentru utilizare?

Poate functiona la temperaturi ambientale intre -25 grade C si +60 grade C, iar in incinta intre -25 grade C si +40 grade C.

Este recomandat pentru instalare in tablouri electrice?

Da, este destinat integrarii in tablouri de comanda si automatizare, cu respectarea compatibilitatii echipamentelor si a regulilor de instalare electrica.
