Descriere

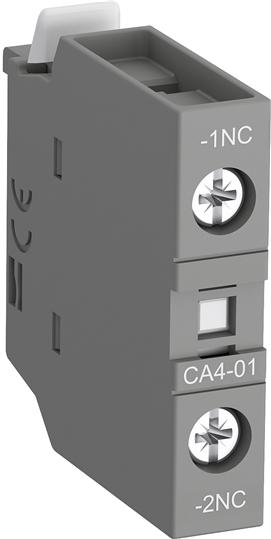

Acest bloc de contacte auxiliare cu montaj frontal este destinat extinderii functiilor de semnalizare, interblocare si comanda in tablouri electrice si aplicatii industriale. Dispune de doua contacte normal deschise si doua contacte normal inchise, cu actionare instantanee, pentru preluarea starii contactorului in circuite auxiliare si de control. Este proiectat pentru utilizare impreuna cu serii compatibile de contactoare si relee contactoare, conform configuratiei de borne indicata de producator.

Constructia cu 4 poli include borne de conexiune cu surub. Tensiunea operationala nominala a circuitului auxiliar este de 690 V la 50/60 Hz, iar curentul termic conventional in aer liber este de 16 A la 40 grade C, conform IEC 60947-5-1. Pentru categoria de utilizare AC-15, curentul operational este de 6 A la 24/127 V, 4 A la 220/240 V, 3 A la 400/440 V si 2 A la 500 V sau 690 V. Tensiunea nominala de izolatie este de 690 V conform IEC 60947-5-1, iar tensiunea nominala de tinere la impuls este de 6 kV.

Montajul se realizeaza frontal pe contactorul compatibil, cu respectarea configuratiei mecanice si a pozitionarii bornelor prevazute pentru aparatul de baza. Conductorii se conecteaza in bornele cu surub dupa dezizolare pe o lungime de 10 mm. Sunt acceptati conductori rigizi de 1 pana la 2.5 mm2, respectiv conductori flexibili cu ferula de 0.75 pana la 2.5 mm2; pentru conductori flexibili cu ferula izolata se pot utiliza 0.75 pana la 2.5 mm2 pentru un conductor sau 0.75 pana la 1.5 mm2 pentru doi conductori.

Produsul respecta standardele IEC/EN 60947-5-1, UL 60947-5-1 si CSA C22.2 No. 60947-5-1. Bornele auxiliare au grad de protectie IP20, oferind protectie impotriva atingerii accidentale a partilor active dupa instalare corespunzatoare. Instalarea, cablarea si verificarea functionala trebuie efectuate numai cu alimentarea deconectata, de personal calificat, iar valorile de tensiune, curent si categoria de utilizare trebuie respectate pentru fiecare circuit comandat.

Intrebari frecvente

Cate contacte auxiliare are acest bloc?

Are patru contacte auxiliare instantanee: doua contacte normal deschise si doua contacte normal inchise.

Pentru ce se utilizeaza un bloc de contacte auxiliare frontal?

Se utilizeaza pentru extinderea circuitelor de comanda, semnalizare, interblocare electrica si transmiterea starii contactorului catre alte echipamente din tablou.

Ce tip de conexiune are?

Conexiunea se realizeaza prin borne cu surub. Lungimea recomandata de dezizolare a conductorului este de 10 mm.

Care este tensiunea operationala nominala?

Tensiunea operationala nominala a circuitului auxiliar este de pana la 690 V, la frecventa de 50 sau 60 Hz.

Poate fi montat pe orice contactor?

Nu. Se monteaza numai pe contactoare sau relee contactoare compatibile mecanic si electric, conform configuratiei de accesorii indicata de producator.
