Descriere

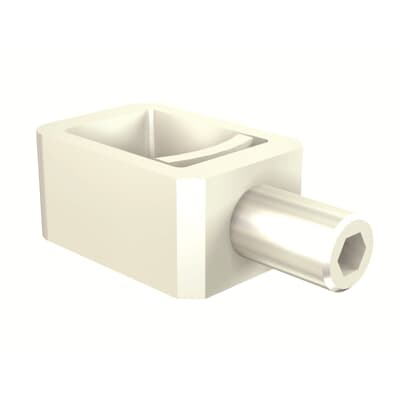

Setul de cleme tunel frontale este un accesoriu de conectare destinat echiparii intrerupatoarelor automate cu carcasa turnata din gama XT1. Acesta permite realizarea conexiunilor de alimentare sau plecare prin partea frontala a aparatului, fiind potrivit pentru tablouri de distributie electrica rezidentiale, comerciale si industriale unde este necesara racordarea conductoarelor de putere cu sectiuni mari.

Clemele sunt proiectate pentru cabluri din cupru si aluminiu, cu o sectiune de 1x35 pana la 1x95 mm2 pentru fiecare pol. Setul contine 3 piese si este configurat pentru aparate cu 3 poli. Produsul este clasificat ca accesoriu de tip terminal sau papuc de conectare, destinat cadrului XT1 din seria de intrerupatoare automate cu carcasa turnata.

Montajul se realizeaza in partea frontala a intrerupatorului compatibil, folosind toate cele 3 cleme pentru conexiunile de faza. Conductoarele trebuie dezizolate corect, introduse complet in zona de prindere si fixate conform instructiunilor tehnice ale aparatului si ale producatorului. Inainte de alegere, verificati compatibilitatea dintre cadrul intrerupatorului, numarul de poli si sectiunea reala a cablului utilizat.

Instalarea trebuie efectuata numai cu circuitul scos de sub tensiune, de personal calificat pentru lucrari electrice. Pentru conexiuni sigure, respectati cuplul de strangere indicat in documentatia aparatului, cerintele aplicabile cablurilor din aluminiu si regulile de proiectare a tablourilor electrice. Utilizarea accesoriului trebuie facuta exclusiv in configuratii compatibile cu intrerupatoarele din cadrul XT1.

Intrebari frecvente

Pentru ce tip de cablu sunt recomandate aceste cleme tunel?

Clemele sunt destinate conectarii cablurilor din cupru sau aluminiu, cu sectiunea cuprinsa intre 35 si 95 mm2 pentru fiecare conexiune.

Cate cleme sunt incluse in set?

Setul contine 3 cleme frontale, corespunzatoare unei configuratii cu 3 poli.

Cu ce aparate sunt compatibile aceste cleme?

Sunt destinate aparatelor cu carcasa turnata din cadrul XT1. Se recomanda verificarea compatibilitatii exacte cu intrerupatorul existent inainte de montaj.

Se pot monta clemele sub tensiune?

Nu. Montajul si interventiile asupra conexiunilor electrice trebuie realizate numai dupa scoaterea circuitului de sub tensiune, de catre personal calificat.

Unde se realizeaza conectarea cablurilor?

Conectarea se realizeaza frontal, prin echiparea intrerupatorului compatibil cu clemele din set.
