Descriere

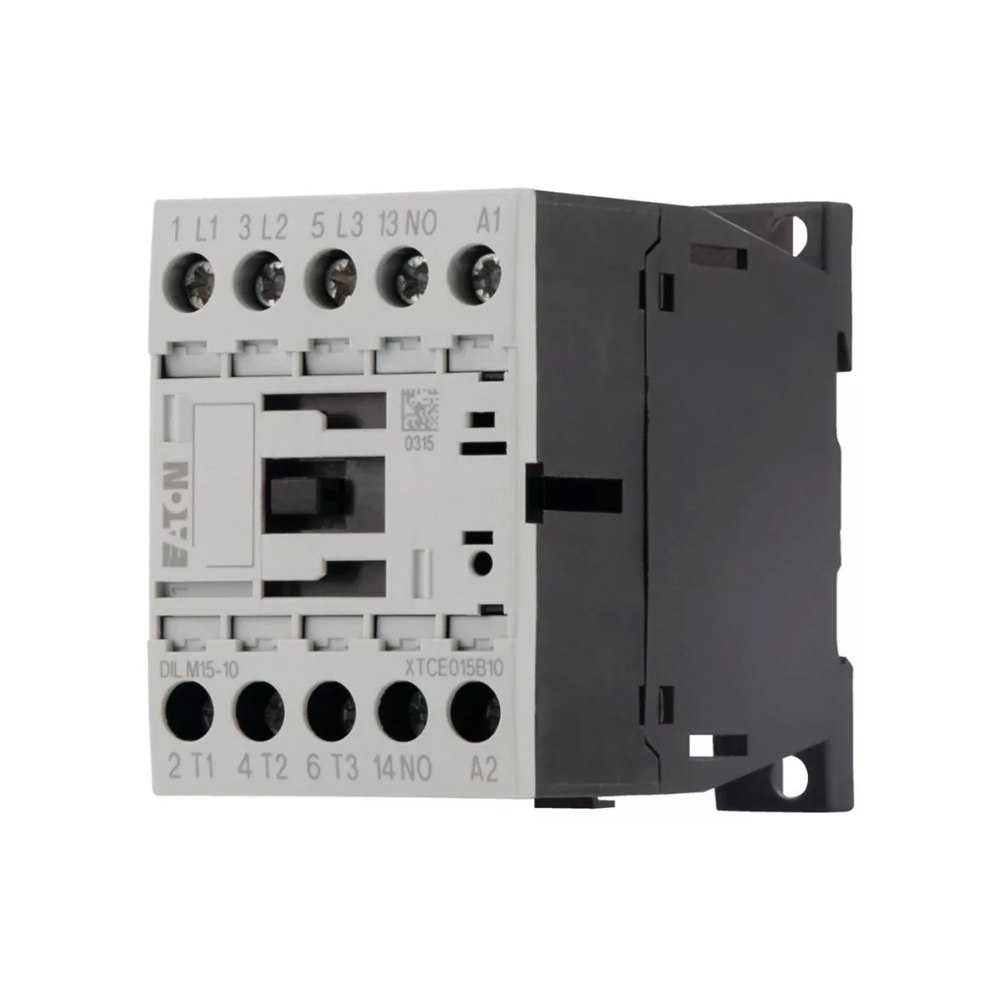

Acest contactor industrial este destinat comenzii si conectarii sarcinilor de curent alternativ in tablouri electrice, instalatii de automatizare si circuite de pornire directa pentru motoare. Are trei contacte principale normal deschise si un contact auxiliar normal deschis integrat, util pentru semnalizare, autoretinere sau interblocare. Este adecvat pentru categorii de utilizare AC-1, AC-3 si AC-4, in functie de tipul si regimul sarcinii.

Bobina de actionare functioneaza la 24 V AC, 50 Hz. La 380-400 V, contactorul are curent operational nominal de 15,5 A in categoria AC-3 si poate comanda motoare trifazate de pana la 7,5 kW. Pentru AC-4, puterea nominala este de 3 kW la 380-400 V. Curentul termic conventional pentru trei poli este de 22 A in montaj deschis la 40 grade C, respectiv 18 A in carcasa. Tensiunea operationala si tensiunea de izolatie nominala sunt de pana la 690 V AC, iar tensiunea nominala de soc este de 8 kV.

Conectarea se realizeaza prin borne cu surub, atat pentru circuitul principal, cat si pentru circuitul de comanda. Bornele accepta conductoare rigide de 0,75-4 mm2 sau doua conductoare rigide de 0,75-2,5 mm2; pentru conductoare flexibile cu ferula se accepta 0,75-2,5 mm2. Lungimea de dezizolare recomandata este de 10 mm, iar suruburile bornelor M3,5 se strang la 1,2 Nm. Contactul auxiliar poate fi extins cu module auxiliare compatibile din gama dedicata.

Produsul are grad de protectie IP20 si protectie impotriva atingerii directe din partea frontala, conform EN 50274. Respecta standardele IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660, UL si CSA. Temperatura ambientala de functionare este intre -25 si 60 grade C in montaj deschis si intre -25 si 40 grade C in carcasa; temperatura de stocare este intre -40 si 80 grade C. Montajul, dimensionarea protectiilor la scurtcircuit si alegerea releului termic trebuie realizate de personal calificat, conform schemei aplicatiei si normelor electrice aplicabile. Nu este indicat pentru motoare din clasa de eficienta IE3.

Intrebari frecvente

Pentru ce putere de motor poate fi utilizat contactorul?

In categoria de utilizare AC-3, poate comanda un motor trifazat de pana la 7,5 kW la 380-400 V.

Ce tensiune necesita bobina de comanda?

Bobina este proiectata pentru alimentare la 24 V AC, 50 Hz. Nu se utilizeaza pentru alimentare la 24 V DC.

Cate contacte are contactorul?

Are trei contacte principale normal deschise pentru circuitul de putere si un contact auxiliar normal deschis integrat.

Ce sectiune de cablu se poate conecta la borne?

Bornele accepta conductoare rigide de 0,75-4 mm2 sau conductoare flexibile cu ferula de 0,75-2,5 mm2, conform configuratiei de conectare admise.

Este potrivit pentru motoare IE3?

Nu. Documentatia tehnica indica faptul ca nu este recomandat pentru motoare din clasa de eficienta IE3.
