Descriere

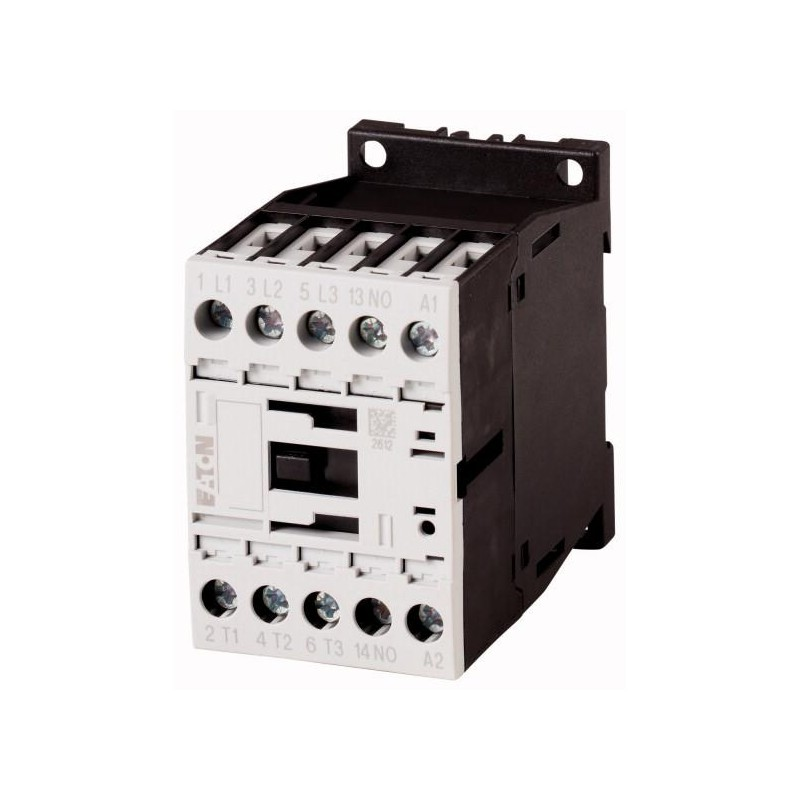

Acest contactor industrial este destinat comenzii la distanta a circuitelor de forta, fiind potrivit pentru tablouri electrice, automatizari de utilaje, pompe, ventilatoare si alte aplicatii cu motoare trifazate. Constructia cu trei poli principali normal deschisi permite conectarea si intreruperea unei alimentari trifazate, iar contactul auxiliar normal deschis integrat poate fi utilizat pentru autoretinere, semnalizare sau interblocare in circuitul de comanda.

Pentru utilizarea in categoria AC-3, contactorul are curent operational nominal de 7 A la 380/400/415 V si poate comanda motoare cu putere nominala de pana la 3 kW la 380/400 V, 50 Hz. Curentul operational nominal in categoria AC-1 este de 22 A la 380/400/415 V. Bobina de comanda functioneaza la 230 V AC, 50 Hz, respectiv la 240 V AC, 60 Hz. Tensiunea nominala de izolatie este de 690 V, iar aparatul dispune de 3 contacte principale NO si 1 contact auxiliar NO.

Conectarea circuitului principal si a circuitelor de comanda se realizeaza prin borne cu surub. Dimensiunile compacte de 45 x 68 x 75 mm faciliteaza integrarea in dulapuri si tablouri de automatizare unde spatiul este limitat. Contactul auxiliar incorporat permite realizarea unor functii uzuale de comanda, precum mentinerea alimentarii bobinei dupa actionarea unui buton de pornire, atunci cand schema electrica este proiectata corespunzator.

Montajul, dimensionarea conductoarelor si alegerea protectiilor la supracurent sau scurtcircuit trebuie realizate de personal calificat, conform schemei aplicatiei si normelor in vigoare. Produsul este conform CE si RoHS, are categorie de supratensiune III si grad de poluare 3. Temperatura ambientala de functionare este intre -25 grade C si 60 grade C, iar in incinta intre -25 grade C si 40 grade C. Pentru siguranta instalatiei, protectia la scurtcircuit si verificarea incalzirii in tabloul final revin proiectantului sau executantului ansamblului electric.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest contactor?

Este recomandat pentru comanda circuitelor de forta si a motoarelor trifazate, inclusiv pompe, ventilatoare, echipamente HVAC, utilaje si automatizari de tablou, in limitele valorilor sale nominale.

Ce motor poate comanda in categoria AC 3?

In categoria de utilizare AC-3 poate comanda un motor trifazat de pana la 3 kW la 380/400 V si 50 Hz, avand curent operational nominal de 7 A.

La ce tensiune functioneaza bobina de comanda?

Bobina functioneaza la 230 V AC, 50 Hz. Pentru alimentare la 60 Hz, tensiunea nominala a bobinei este 240 V AC.

Are contact auxiliar inclus?

Da. Dispune de un contact auxiliar normal deschis, util pentru functii de autoretinere, semnalizare sau interblocare in circuitul de comanda.

Ce tip de conectare are?

Atat circuitul principal, cat si conexiunile de comanda utilizeaza borne cu surub. Instalarea trebuie efectuata de personal calificat, cu protectii dimensionate pentru aplicatia respectiva.
