Descriere

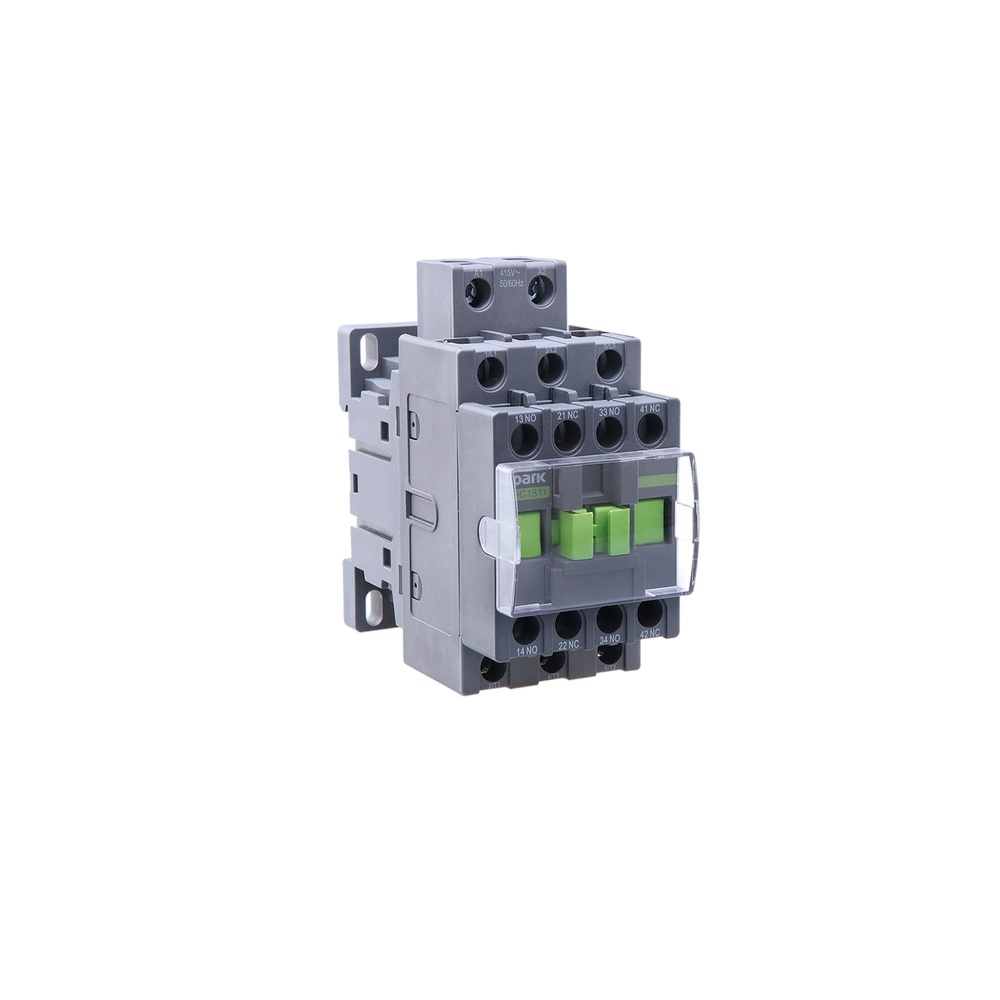

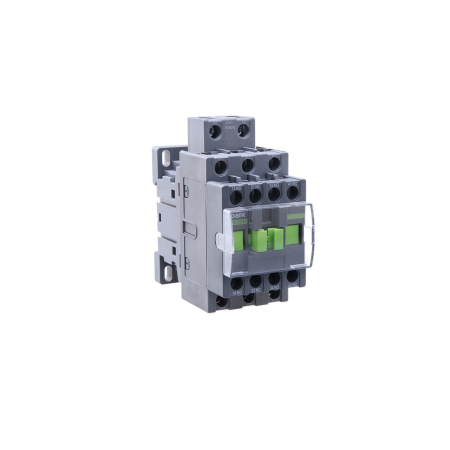

Acest contactor industrial tripolar este destinat comenzii de la distanta a circuitelor de forta si a motoarelor trifazate, in tablouri electrice, panouri de automatizare si instalatii industriale. Constructia cu 3 contacte principale normal deschise permite conectarea unei sarcini trifazate, iar contactele auxiliare integrate 1NO + 1NC pot fi utilizate pentru autoretinere, semnalizare de stare, interblocari sau transmiterea comenzilor catre alte echipamente de automatizare.

Pentru circuite de motor, aparatul are curent operational nominal de 12 A in categoriile AC-2, AC-3 si AC-4 la 380/400 V AC. Puterea nominala pentru motor trifazat este de 5,5 kW in AC-3 si AC-4 la 380/400 V AC. In categoria AC-1, curentul operational nominal este de 25 A. Tensiunea nominala de lucru si tensiunea nominala de izolatie sunt de 690 V AC, tensiunea nominala de impuls suportata este de 6 kV, iar frecventa circuitului principal este 50/60 Hz. Bobina de comanda functioneaza la 24 V AC, 50 Hz, cu toleranta tensiunii de comanda intre 0,8 si 1,1 x Uc.

Montajul se realizeaza pe sina DIN de 35 mm sau direct pe panou. Aparatul are dimensiuni compacte de 45 mm latime, 89 mm inaltime si 94 mm adancime, fara blocuri auxiliare suplimentare. Conectarea se face prin borne cu clema; pentru conductori flexibili se accepta sectiuni de la 1,5 la 6 mm2, iar pentru conductori rigizi se accepta 1 x 1 pana la 6 mm2 sau 2 x 1 pana la 4 mm2. Cuplul de strangere recomandat pentru borne este de 1,5 pana la 1,7 Nm. Se poate completa cu contacte auxiliare frontale sau laterale compatibile si cu releu termic de suprasarcina din gama compatibila pentru protectia motorului.

Contactorul respecta cerintele IEC EN 60947-4-1, are contacte cu ghidare fortata conform anexei L a standardului si grad de protectie IP20. Este proiectat pentru utilizare la temperaturi ambientale intre -20 si +60 grade C, la altitudini de pana la 2000 m, umiditate relativa de maximum 95%, grad de poluare 3 si categorie de instalare III. Pentru exploatare sigura, circuitul de forta trebuie protejat si dimensionat corespunzator aplicatiei, iar instalarea, verificarea conexiunilor si punerea sub tensiune trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce putere de motor trifazat este potrivit contactorul?

Este dimensionat pentru motoare trifazate de pana la 5,5 kW la 380/400 V in categoria de utilizare AC-3.

Ce tensiune este necesara pentru bobina de comanda?

Bobina de comanda este destinata alimentarii la 24 V AC, 50 Hz.

Poate fi montat pe sina DIN?

Da. Aparatul se poate monta pe sina DIN de 35 mm sau direct pe panoul tabloului electric.

Ce contacte auxiliare sunt disponibile din constructie?

Contactorul include un contact auxiliar normal deschis 1NO si un contact auxiliar normal inchis 1NC, utile pentru comanda, autoretinere si semnalizare.

Este necesar un releu termic pentru protectia motorului?

Pentru protectia la suprasarcina a unui motor se recomanda utilizarea unui releu termic compatibil, selectat in functie de curentul nominal al motorului si de schema de protectie.
