Descriere

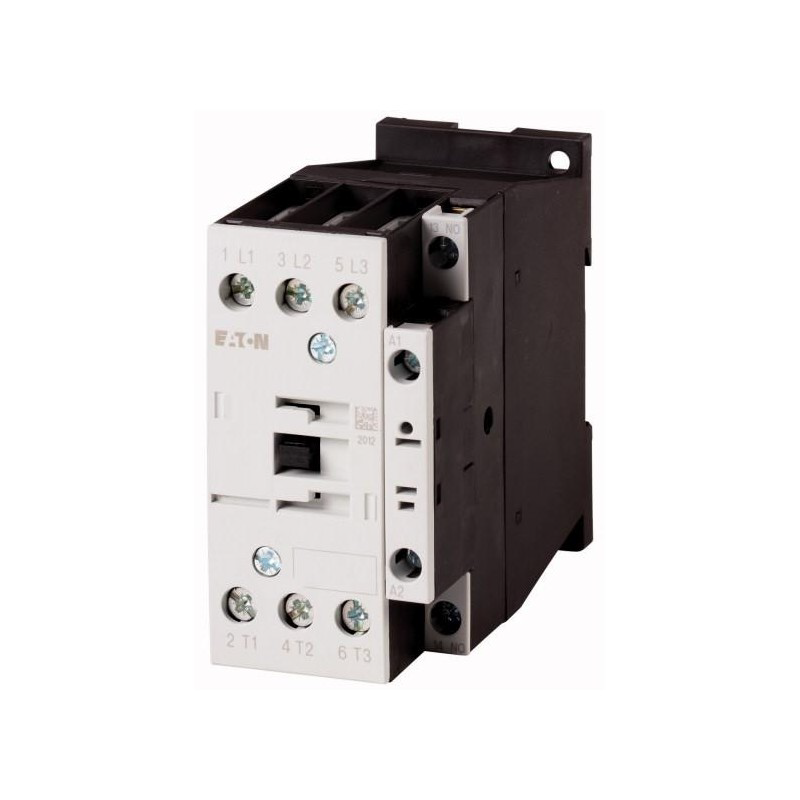

Contactorul industrial este destinat comenzii electromagnetice a motoarelor si a circuitelor de putere in automatizari, tablouri electrice, instalatii HVAC, pompe, ventilatoare si utilaje. Configuratia include 3 contacte principale normal deschise pentru circuitul de forta si un contact auxiliar normal deschis, util pentru semnalizare, autoretinere sau interblocari in circuitul de comanda. Este adecvat pentru categorii de utilizare AC-1, AC-3 si AC-4, inclusiv pentru motoare asincrone cu eficienta IE3.

Pentru sarcini de motor in regim AC-3, aparatul are curent operational nominal de 18 A la 220-500 V si 12 A la 660-690 V. Puterea operationala nominala este de 7,5 kW la 380/400 V, 50 Hz, respectiv 5,5 kW la 240 V, 50 Hz. In regim AC-1, curentul operational nominal este de 40 A la 380-415 V. Tensiunea operationala maxima este 690 V AC, tensiunea nominala de izolatie este 690 V, iar tensiunea nominala de impuls suportata este 8 kV. Bobina de comanda functioneaza la 24 V AC, 50 Hz.

Conectarea se realizeaza prin borne cu surub. Conductoarele principale pot avea sectiuni de 0,75-16 mm2 pentru un conductor rigid sau pana la 2 x 0,75-10 mm2 pentru doua conductoare rigide, iar circuitul de comanda accepta 0,75-4 mm2 pentru un conductor rigid. Lungimea recomandata de dezizolare este de 10 mm. Cuplul de strangere indicat este de 3,2 Nm pentru bornele de forta si 1,2 Nm pentru bornele circuitului de comanda. Dimensiunile aparatului sunt 97 x 45 x 85 mm, iar greutatea este de aproximativ 0,428 kg.

Produsul are grad de protectie IP00, de aceea trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia impotriva atingerii partilor active si nivelul de protectie necesar aplicatiei. Este certificat conform IEC/EN 60947-4-1 si IEC/EN 60947, cu aprobari CE, UL, CSA si VDE. Functioneaza la temperaturi ambientale intre -25 grade C si +60 grade C, la altitudini de pana la 2000 m. Dimensionarea protectiei la scurtcircuit, alegerea cablurilor si montajul trebuie realizate de personal calificat, in conformitate cu schema electrica si cerintele instalatiei.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este potrivit pentru comanda motoarelor trifazate, pompelor, ventilatoarelor, compresoarelor, echipamentelor HVAC si altor sarcini AC din tablouri electrice si automatizari.

Ce tensiune necesita bobina de comanda?

Bobina este proiectata pentru alimentare la 24 V AC, 50 Hz. Alimentarea bobinei trebuie verificata inainte de conectare pentru compatibilitate cu circuitul de comanda.

Care este puterea maxima a motorului la 400 V?

In categoria de utilizare AC-3, puterea operationala nominala este de 7,5 kW la 380/400 V si 50 Hz.

Are contact auxiliar inclus?

Da. Pe langa cele 3 contacte principale normal deschise, aparatul are un contact auxiliar normal deschis, utilizabil pentru autoretinere, semnalizare sau interblocare.

Poate fi montat direct intr-un spatiu accesibil?

Nu este recomandat fara protectie suplimentara. Gradul de protectie IP00 impune instalarea intr-un tablou sau o carcasa corespunzatoare, astfel incat partile active sa fie protejate impotriva atingerii accidentale.
