Descriere

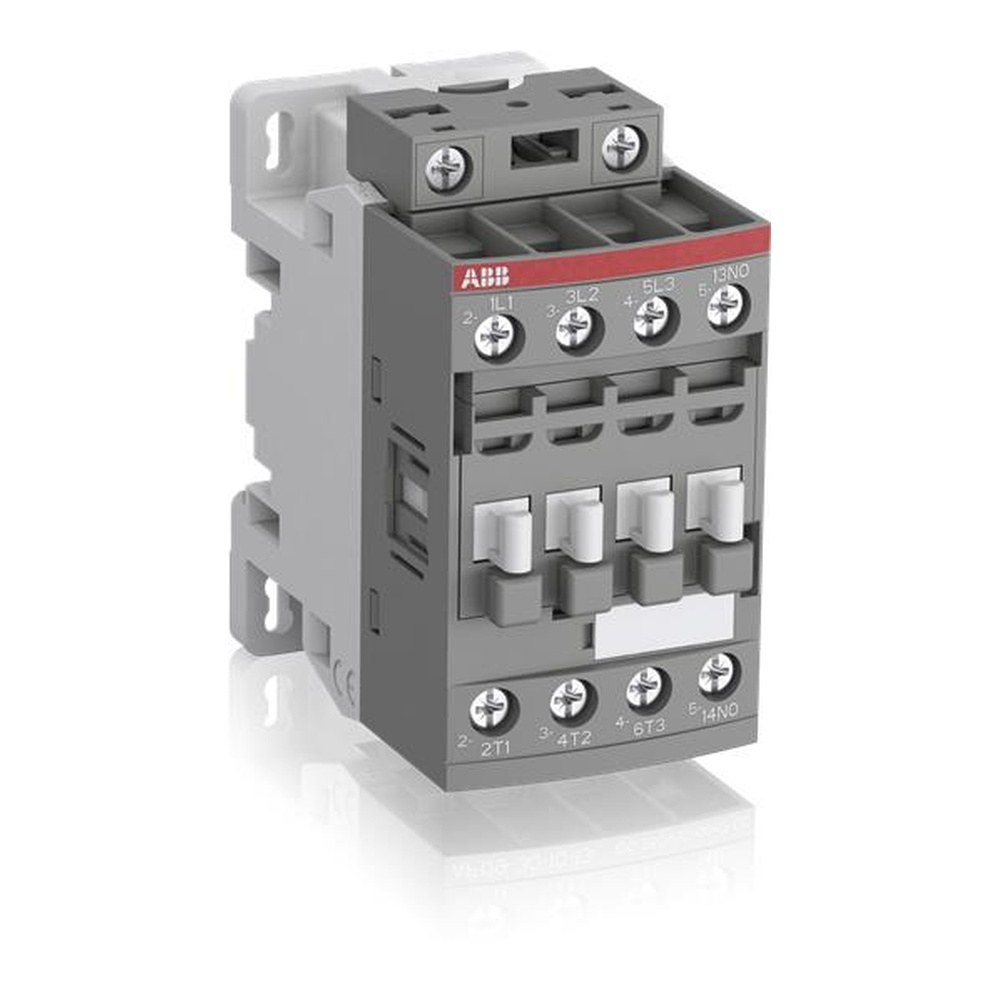

Contactorul industrial tripolar este destinat comenzii circuitelor de putere, in special pentru motoare trifazate, sarcini neinductive sau usor inductive. Constructia cu 3 contacte principale normal deschise permite conectarea si deconectarea controlata a alimentarii, fiind potrivita pentru tablouri electrice, automatizari industriale, utilaje, instalatii HVAC si aplicatii de control al motoarelor.

In categoria AC-3, aparatul are curent operational nominal de 9 A la 220-240 V, 380-400 V, 415 V si 440 V, la temperatura ambianta de pana la 60 grade C. La 500 V, curentul AC-3 este de 9,5 A, iar la 690 V este de 7 A. Puterea nominala pentru motoare trifazate este de 4 kW la 380-400 V, respectiv 5,5 kW la 500 V si 690 V. Pentru sarcini AC-1, curentul operational nominal este de 25 A la maximum 690 V. Tensiunea nominala de utilizare ajunge la 690 V AC si 220 V DC.

Circuitul de comanda accepta o plaja extinsa de tensiune: 24-60 V AC la 50/60 Hz sau 20-60 V DC. Contactele principale sunt 3 NO, iar aparatul include un contact auxiliar NO integrat; nu dispune de contact auxiliar NC integrat. Conectarea se realizeaza prin borne cu surub. Pot fi adaugate blocuri auxiliare frontale sau laterale si alte accesorii compatibile, pentru adaptarea la schema de automatizare necesara.

Bobina electronica este prevazuta cu protectie interna la supratensiune, fara a necesita un modul extern de suppressie. Produsul este realizat conform standardelor IEC 60947-1 si IEC 60947-4-1 si are aprobari CE, cULus, CCC, GOST si C-Tick. Montajul, dimensionarea protectiilor la scurtcircuit si conectarea conductoarelor trebuie efectuate numai de personal calificat, cu alimentarea complet oprita. Pentru aceasta varianta, comanda directa de la o iesire PLC nu este recomandata.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest contactor?

Este recomandat pentru comanda motoarelor trifazate, pompelor, ventilatoarelor, echipamentelor HVAC, utilajelor si a circuitelor de putere cu sarcini neinductive sau usor inductive.

Ce tensiune poate avea circuitul de comanda?

Bobina poate fi alimentata la 24-60 V AC, 50/60 Hz, sau la 20-60 V DC.

Ce contacte sunt disponibile?

Aparatul are 3 contacte principale normal deschise si un contact auxiliar normal deschis integrat. Nu include contact auxiliar normal inchis integrat.

Care este puterea maxima a motorului la 400 V?

Pentru utilizare in categoria AC-3, poate comanda motoare trifazate de pana la 4 kW la 380-400 V.

Poate fi comandat direct de la o iesire PLC?

Nu. Pentru aceasta varianta, comanda directa de la o iesire PLC nu este recomandata. Se va utiliza o interfata de comanda adaptata cerintelor instalatiei.
