Descriere

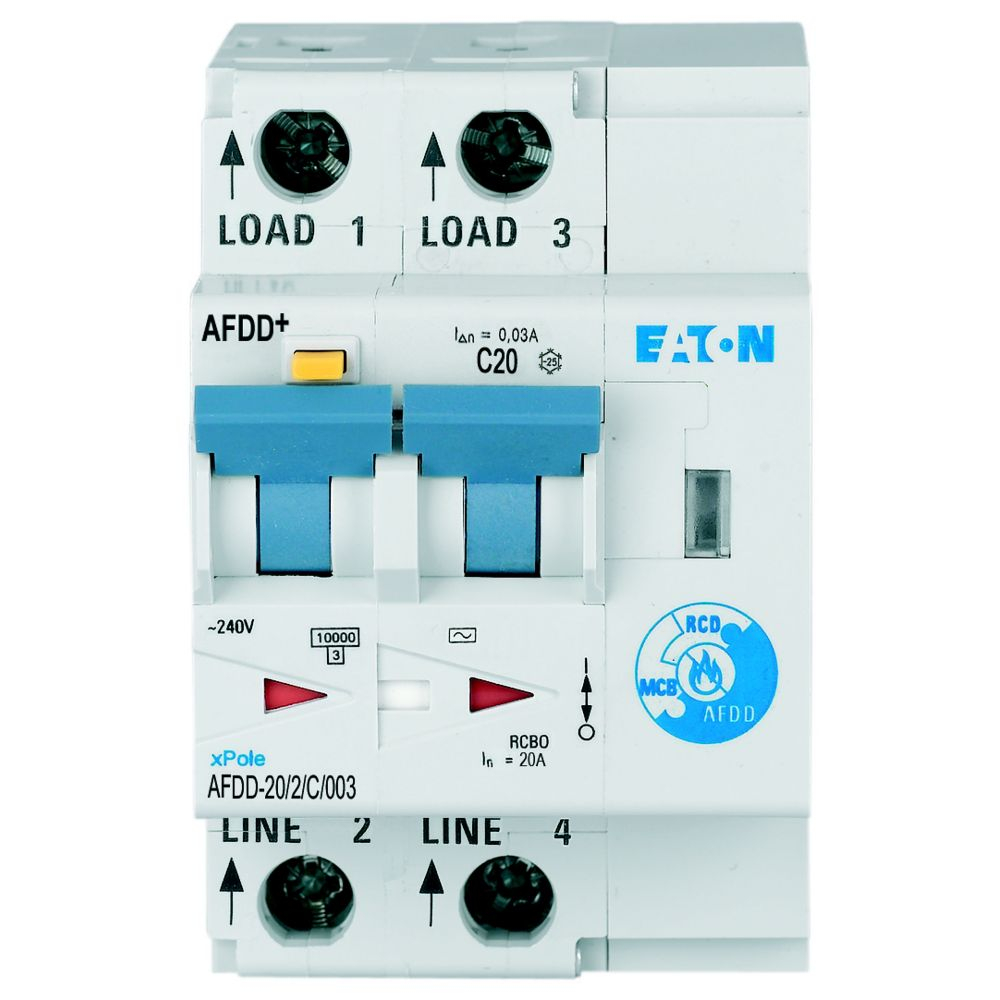

Acest intrerupator AFDD+ este destinat protectiei circuitelor finale din instalatii electrice rezidentiale si comerciale. Detecteaza defectele de arc electric si decupleaza circuitul pentru limitarea riscului de incendiu asociat conexiunilor imperfecte, conductorilor deteriorati sau contactelor slabite. Functia AFDD este completata de protectia la supracurent si de protectia la curent rezidual, intr-un singur aparat pentru circuitul protejat.

Aparatul este in varianta cu 2 poli, curba de declansare C, curent nominal 20 A si sensibilitate la curent rezidual de 30 mA, tip AC. Functioneaza la tensiune nominala de 230 V AC, 50 Hz, iar capacitatea nominala de comutare conform IEC EN 61009 este de 10 kA. Produsul este conform cu IEC EN 61009 si IEC EN 62606, are categoria de supratensiune III si gradul de poluare 2.

Pentru integrarea in tablou, aparatul ocupa 3 module, cu latime constructiva de 54 mm. Dimensiunile generale declarate sunt de aproximativ 52.5 mm latime, 73 mm inaltime si 80 mm adancime, iar adancimea de incorporare este de 67 mm. Clema culisanta cu trei pozitii faciliteaza demontarea dintr-o combinatie existenta de bare colectoare, iar bornele superioare si inferioare sunt de tip dublu scop.

Gradul de protectie al aparatului este IP20, respectiv IP40 dupa incorporarea corespunzatoare in tablou. Indicatorul de pozitie a contactelor este rosu verde. Temperatura admisa pentru depozitare si transport este intre minus 35 grade C si 60 grade C. Selectarea, dimensionarea, montajul si verificarea trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea instructiunilor de montaj, a schemei tabloului si a cerintelor instalatiei.

Intrebari frecvente

Ce protectii ofera acest intrerupator AFDD?

Integreaza detectarea defectelor de arc electric, protectia la supracurent si protectia la curent rezidual de 30 mA pentru circuitul final protejat.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate la 230 V, cu curent nominal de pana la 20 A, in tablouri electrice rezidentiale sau comerciale.

Ce inseamna curba C si capacitatea de rupere de 10 kA?

Curba C defineste caracteristica de declansare magnetica la supracurent. Valoarea de 10 kA reprezinta capacitatea nominala de comutare declarata conform IEC EN 61009.

Cate module ocupa in tablou?

Aparatul are latime constructiva de 54 mm si ocupa 3 module in tabloul electric.

Ce grad de protectie are aparatul?

Gradul de protectie este IP20 pentru aparat si IP40 dupa incorporarea corespunzatoare in tablou.
