Descriere

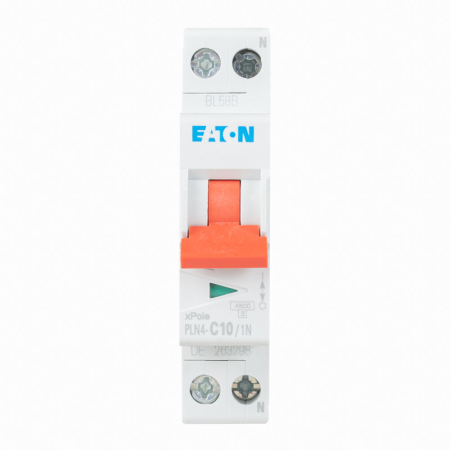

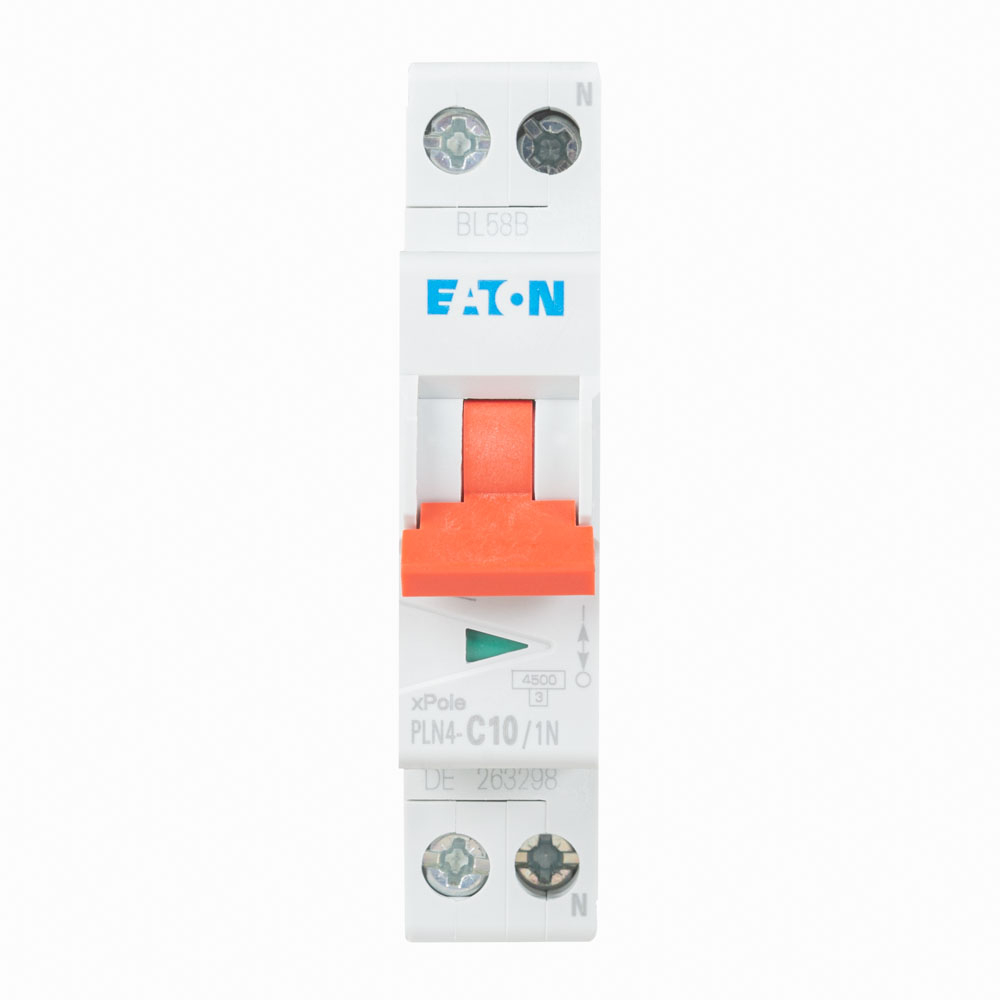

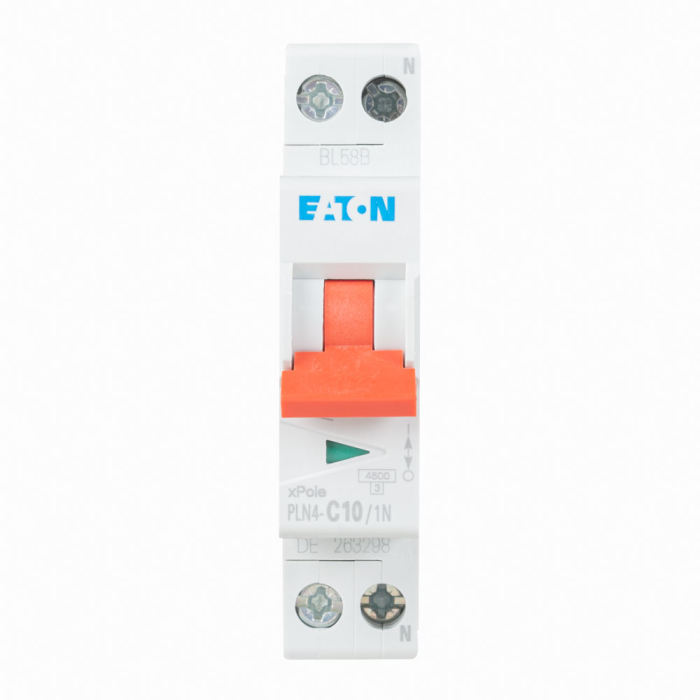

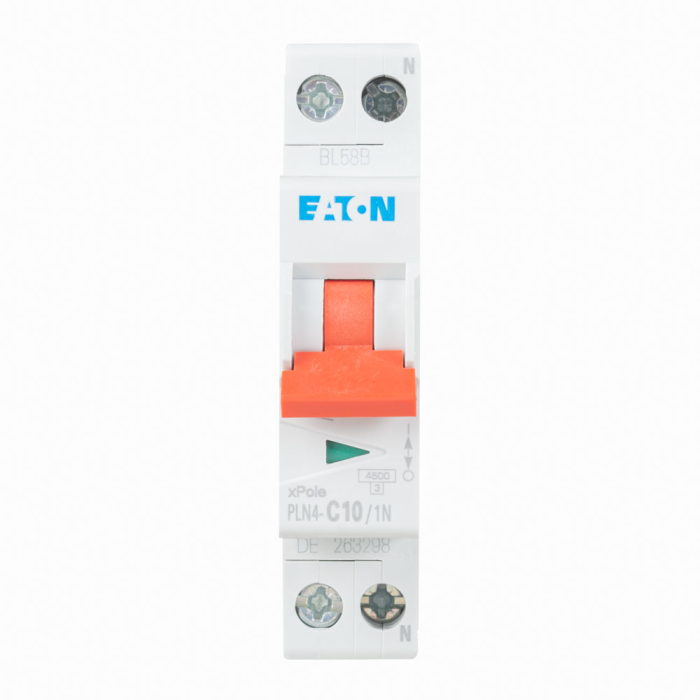

Acest intrerupator automat miniatural este destinat protectiei la suprasarcina si scurtcircuit a circuitelor monofazate din tablouri electrice rezidentiale si comerciale. Configuratia 1P+N protejeaza polul de faza si comuta simultan conductorul de nul, oferind o separare practica a circuitului la interventii sau mentenanta. Caracteristica de declansare C il recomanda pentru circuite cu consumatori care pot genera curenti de pornire moderati.

Aparatul are curent nominal de 10 A, tensiune operationala nominala de 230 V AC si frecventa nominala de 50-60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4.5 kA, atat la 230 V, cat si la 400 V. Este prevazut cu curba C, clasa de limitare a curentului 3, tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Gradul de protectie este IP20, iar aparatul ocupa 1 modul in tablou.

Montajul se realizeaza in tablouri echipate cu sina DIN, iar adancimea de incorporare este de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2, in limitele indicatiilor de instalare aplicabile. Produsul permite montarea de echipamente auxiliare compatibile, pentru adaptarea protectiei la cerintele tabloului electric.

Instalarea, dimensionarea protectiei si alegerea sectiunii conductoarelor trebuie efectuate de personal calificat, dupa calculul sarcinii si al curentului de scurtcircuit disponibil in instalatie. Aparatul se utilizeaza in interiorul tablourilor electrice, in conditii de temperatura ambientala de functionare intre -25 grade C si +55 grade C. Respectarea schemei de conectare, a cuplului de strangere al bornelor si a normelor aplicabile este esentiala pentru exploatare sigura.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat 1P+N de 10 A?

Se utilizeaza pentru protectia circuitelor monofazate impotriva suprasarcinilor si scurtcircuitelor. Polul de faza este protejat, iar nulul este comutat simultan pentru izolarea circuitului.

Ce inseamna curba de declansare C?

Curba C este destinata circuitelor cu curenti de pornire moderati, fiind utilizata frecvent in instalatii rezidentiale si comerciale, in functie de caracteristicile consumatorilor si de proiectul electric.

Ce capacitate de rupere are acest intrerupator automat?

Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1.

Pe ce tip de montaj se instaleaza?

Se monteaza in tablou electric pe sina DIN si ocupa un singur modul. Conectarea trebuie realizata de personal calificat, conform schemei aparatului si normelor de instalare.

Ce sectiuni de conductori pot fi conectate?

Bornele sunt indicate pentru conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2, cu respectarea instructiunilor de montaj si a cuplului de strangere recomandat.
