Descriere

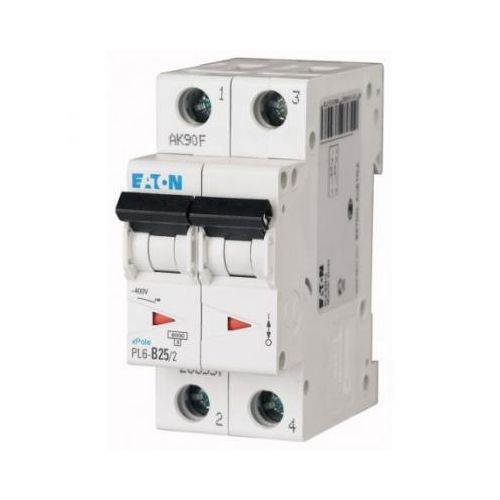

Intrerupatorul automat bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Este o solutie pentru integrarea in tablouri electrice modulare, in instalatii rezidentiale, comerciale sau aplicatii tehnice unde proiectul necesita protectie pe doi poli si caracteristica de declansare C.

Aparatul are curent nominal de 20 A, doi poli protejati si curba de declansare C. Functioneaza in curent alternativ la tensiune nominala de 400 V si frecventa de 50/60 Hz. Tensiunea nominala de izolatie este de 440 V, iar tensiunea nominala de tinere la impuls este de 4 kV. Capacitatea nominala de rupere conform EN 60898 este de 4.5 kA, atat la 230 V, cat si la 400 V. Produsul are clasa de limitare a curentului 3, ocupa 2 module, are adancimea de montaj de 70.5 mm si grad de protectie IP20.

Se monteaza in tabloul electric in spatiul modular prevazut pentru doua module. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Conectarea se realizeaza conform schemei tabloului, cu respectarea cuplului de strangere indicat de producator pentru borne si a sectiunii conductoarelor stabilite prin proiect. Aparatul permite utilizarea de echipamente auxiliare compatibile.

Pentru functionare corecta, aparatul trebuie utilizat la temperaturi ambientale intre -25 grade C si +55 grade C, in conditii corespunzatoare pentru categoria de supratensiune III si gradul de poluare 2. Gradul IP20 impune montarea intr-o incinta sau tablou care previne atingerea partilor active. Selectarea curentului nominal, a curbei de declansare si a puterii de rupere trebuie realizata in functie de instalatia protejata si de nivelul de scurtcircuit disponibil, iar montajul trebuie efectuat de personal calificat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 20 A?

Este utilizat pentru protectia circuitelor electrice pe doi poli impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice modulare.

Ce inseamna curba de declansare C?

Curba C defineste caracteristica de declansare magnetica a intrerupatorului. Alegerea acesteia se face in functie de tipul circuitului, de curentii de pornire ai consumatorilor si de cerintele proiectului electric.

Ce sectiune de conductor poate fi conectata?

Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Sectiunea corecta se stabileste in functie de circuit, curent, lungime si metoda de instalare.

Poate fi montat fara tablou electric?

Nu este recomandat. Gradul de protectie IP20 necesita instalarea intr-un tablou sau intr-o incinta adecvata, care asigura protectia impotriva atingerii partilor active.

Cate module ocupa in tablou?

Aparatul ocupa 2 module in tabloul electric modular.
