Descriere

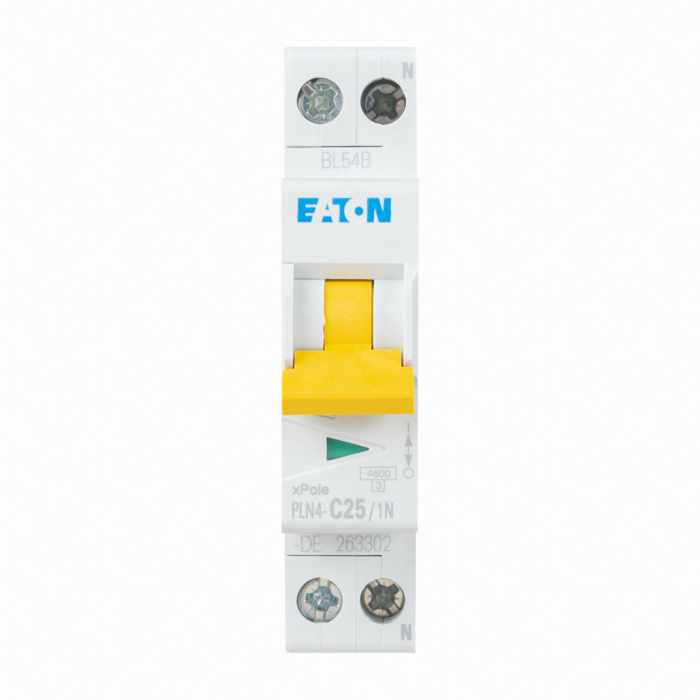

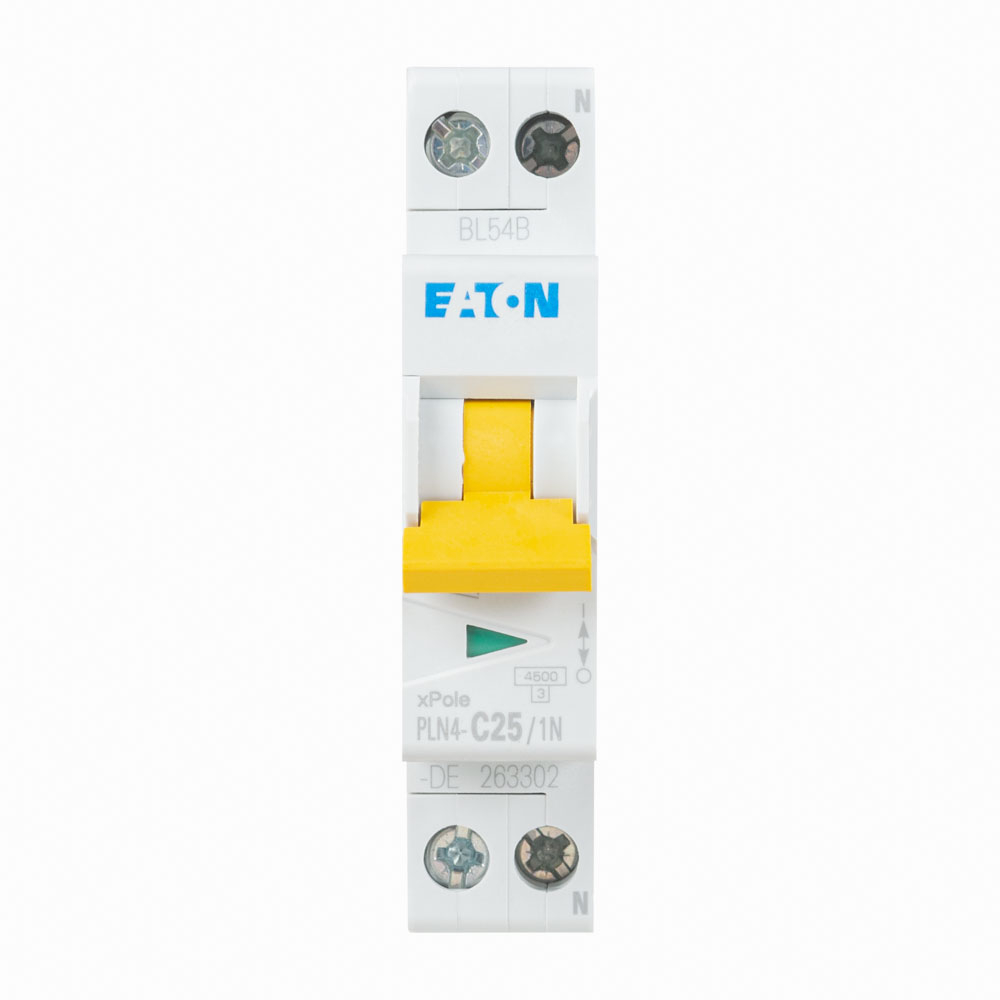

Intrerupatorul automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor in tablouri pentru aplicatii rezidentiale si comerciale. Configuratia 1P+N protejeaza un pol si comuta simultan conductorul de nul, oferind o solutie compacta pentru circuite monofazate de 230 V AC. Curba de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, in functie de proiectarea instalatiei si de caracteristicile consumatorilor alimentati.

Aparatul are curent nominal de 25 A, tensiune nominala de utilizare de pana la 230 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA conform IEC/EN 60898-1, atat la 230 V, cat si la 400 V. Echipamentul are un pol protejat si doi poli in total, clasa de limitare a curentului 3, tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Gradul de protectie este IP20, iar aparatul este compatibil cu adaugarea de echipamente auxiliare.

Montajul se realizeaza in tablouri electrice, pe sina DIN standard, iar aparatul ocupa un singur modul. Adancimea de incorporare este de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Dimensionarea conductoarelor, alegerea protectiei si modul de conectare trebuie stabilite in raport cu sarcina circuitului, conditiile de instalare si cerintele proiectului electric.

Pentru utilizare corecta, instalarea trebuie efectuata numai cu alimentarea intrerupta si de personal calificat. Aparatul este destinat utilizarii in interiorul unui tablou cu protectie adecvata, iar gradul IP20 nu asigura protectie la apa sau praf fin. Temperatura ambianta de functionare este cuprinsa intre -25 grade C si +55 grade C. Respectati standardele aplicabile, cuplul de strangere recomandat pentru borne si verificati periodic starea conexiunilor electrice.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor monofazate de 230 V AC, pentru protectie la suprasarcina si scurtcircuit in tablouri electrice rezidentiale sau comerciale.

Ce inseamna configuratia 1P+N?

Configuratia are un pol protejat si doi poli in total. Faza este protejata, iar neutrul este comutat simultan cu faza.

Ce reprezinta curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea corecta trebuie realizata in functie de sarcina, cabluri si proiectul electric.

Pe ce tip de sina se monteaza?

Aparatul se monteaza in tablou electric pe sina DIN standard si ocupa un singur modul.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2, cu respectarea instructiunilor de montaj si a dimensionarii instalatiei.
