Descriere

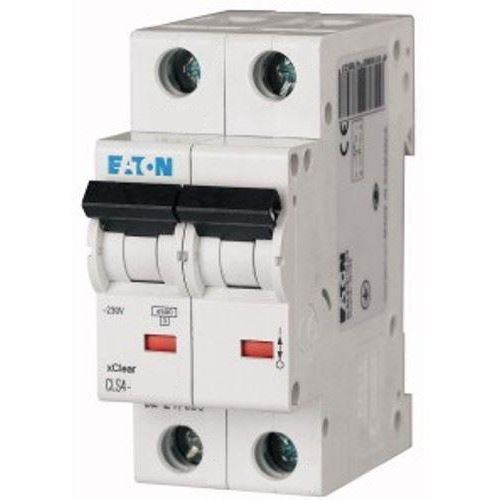

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si a scurtcircuitelor. Constructia bipolara permite intreruperea simultana a doua cai de curent, fiind o solutie potrivita pentru tablouri electrice si aplicatii de distributie unde este necesara protectia pe 2 poli.

Produsul este identificat prin curent nominal de 63 A, caracteristica de declansare C si capacitate de rupere de 4.5 kA. Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si consumatori care pot avea curenti de pornire moderati, selectarea aparatului trebuind realizata in functie de proiectul electric si de caracteristicile instalatiei.

Montajul se realizeaza in tablou electric, de catre personal calificat, cu dimensionarea corecta a conductoarelor, a protectiilor din amonte si a celorlalte componente din circuit. Conexiunile trebuie executate ferm si verificate inainte de punerea sub tensiune, conform instructiunilor de instalare disponibile pentru echipament.

Pentru exploatare sigura, aparatul trebuie utilizat numai in limitele circuitului pentru care a fost ales si in conditii corespunzatoare de montaj. Este important ca puterea de scurtcircuit prezumata la locul instalarii sa fie compatibila cu capacitatea de rupere a intrerupatorului, iar lucrarile de instalare, verificare sau inlocuire sa fie efectuate cu alimentarea deconectata.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat bipolar de 63 A?

Se utilizeaza pentru protectia circuitelor electrice impotriva suprasarcinilor si a scurtcircuitelor, atunci cand proiectul impune protectie si deconectare pe 2 poli.

Ce inseamna curba de declansare C?

Curba C indica modul de reactie magnetica la supracurent. Este folosita frecvent in circuite cu sarcini generale si consumatori care pot genera curenti de pornire moderati.

Ce reprezinta capacitatea de rupere de 4.5 kA?

Reprezinta nivelul maxim al curentului de scurtcircuit pe care aparatul este proiectat sa il intrerupa in conditiile pentru care este declarat. Compatibilitatea cu instalatia trebuie verificata de un electrician calificat.

Poate fi montat fara verificarea tabloului electric?

Nu. Alegerea si instalarea trebuie realizate pe baza schemei electrice, a sectiunii conductoarelor, a sarcinii circuitului si a nivelului de scurtcircuit disponibil la locul montajului.

Este necesara interventia unui electrician?

Da. Montajul, conectarea si verificarea protectiilor electrice trebuie efectuate de personal calificat, cu circuitul scos de sub tensiune.
