Descriere

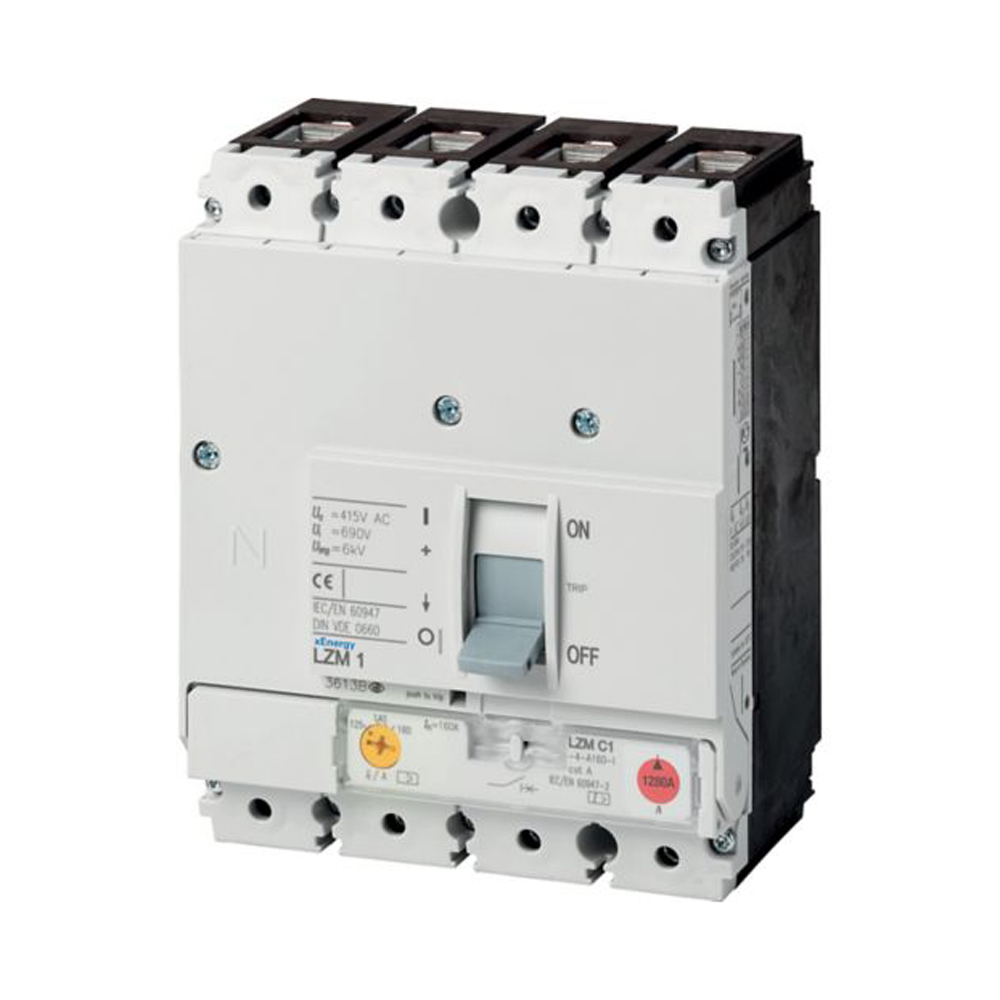

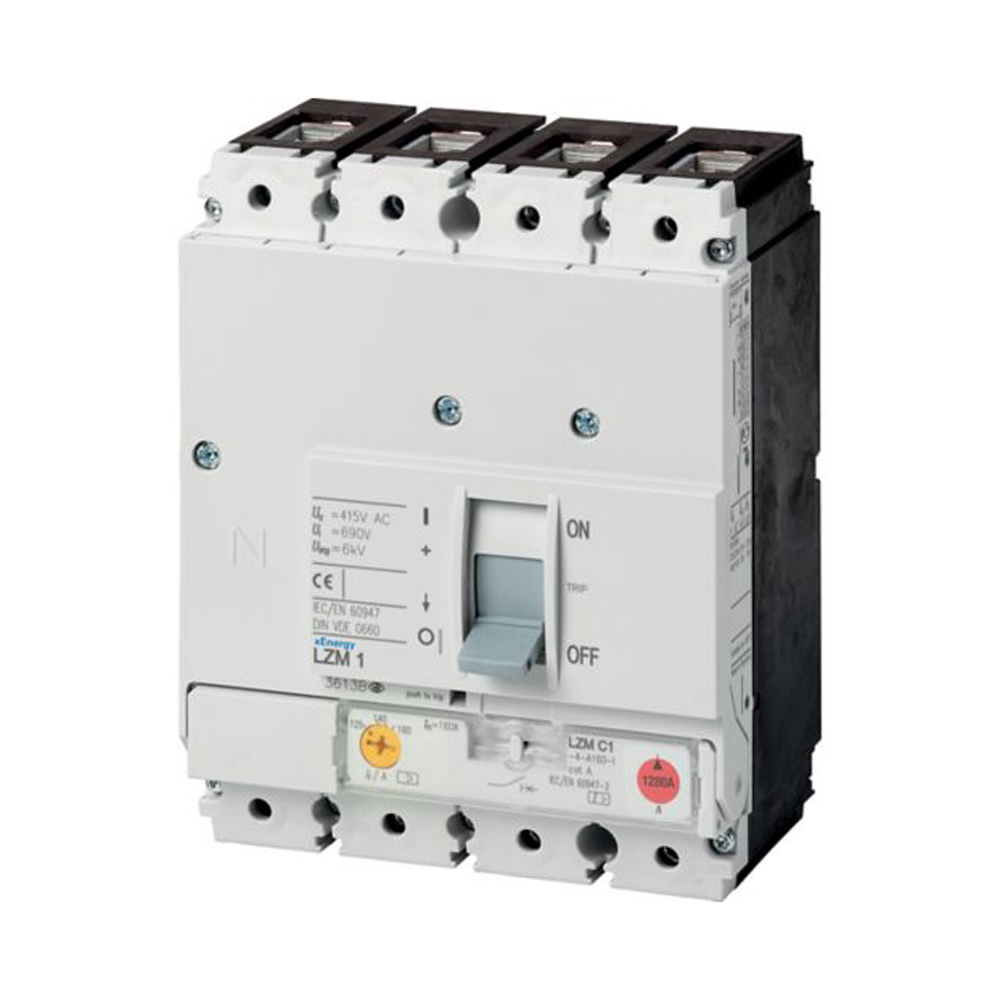

Intrerupatorul automat de putere cu 4 poli este proiectat pentru protectia circuitelor, cablurilor si echipamentelor din instalatii electrice de joasa tensiune. Este o solutie potrivita pentru tablouri de distributie rezidentiale complexe, comerciale sau industriale, inclusiv pentru utilizare in sisteme cu alimentare nelegata la pamant la 690 V. Aparatul integreaza unitate de protectie si actionare cu maneta basculanta.

Curentul nominal permanent este de 100 A, iar protectia la suprasarcina este reglabila in domeniul 80-100 A. Declansarea instantanee la scurtcircuit este reglabila intre 600 si 1000 A. Tensiunea nominala si tensiunea de izolatie sunt de 690 V AC, iar tensiunea nominala de tinere la impuls este de 6 kV. Capacitatea de rupere la scurtcircuit este de 36 kA la 400/415 V, 55 kA la 230 V, 22,5 kA la 440 V si 6 kA la 525 V. Produsul este realizat conform IEC/EN 60947, are categoria de utilizare A, categoria de supratensiune III si gradul de poluare 3.

Montajul se realizeaza fix, in interiorul tabloului electric, cu posibilitate de montare optionala pe sina DIN. Conexiunile principale sunt pozitionate frontal si folosesc borne tip cutie. Pentru conductori de cupru rigizi, bornele accepta sectiuni de 6-16 mm2 pentru doua conductoare sau 10-16 mm2 pentru un conductor; pentru conductori flexibili din cupru se pot utiliza sectiuni de pana la 70 mm2 in bornele tip cutie, respectiv pana la 95 mm2 in borne tunel. Dimensiunile aparatului sunt 145 x 120 x 88 mm, iar masa este de 1,324 kg.

Gradul de protectie al aparatului este IP20, iar protectia la contact direct este realizata conform DIN EN 50274/VDE 0106 partea 110. Cu accesorii de montaj adecvate, partea frontala poate atinge IP40 cu rama izolatoare sau IP66 cu maneta rotativa cuplata la usa tabloului. Instalarea, dimensionarea conductoarelor, setarea protectiei si verificarea curentului de scurtcircuit disponibil trebuie efectuate de personal calificat, cu alimentarea deconectata si cu respectarea instructiunilor de montaj si a normativelor aplicabile.

Intrebari frecvente

Pentru ce tip de instalatii este recomandat intrerupatorul automat de putere cu 4 poli si 100 A?

Este destinat protectiei circuitelor si cablurilor in tablouri electrice de joasa tensiune, pentru aplicatii rezidentiale complexe, comerciale si industriale. Configuratia cu 4 poli este adecvata circuitelor trifazate cu neutru.

Care este domeniul de reglaj al protectiei la suprasarcina?

Protectia termica la suprasarcina poate fi reglata intre 80 A si 100 A, pentru adaptarea la curentul admisibil al circuitului protejat.

Ce capacitate de rupere are la 400 V?

Capacitatea de rupere la scurtcircuit este de 36 kA la 400/415 V AC. Curentul de scurtcircuit prezumat din punctul de instalare trebuie verificat de proiectant sau electrician.

Se poate monta pe sina DIN?

Aparatul este destinat montajului fix in tablou, iar montarea pe sina DIN este posibila optional, utilizand solutia de montaj compatibila.

Ce protectie la atingere ofera aparatul?

Gradul de protectie standard este IP20. Pentru partea frontala se poate obtine IP40 cu rama izolatoare sau IP66 prin folosirea unei manete rotative cuplata la usa tabloului, in configuratia corespunzatoare.
