Descriere

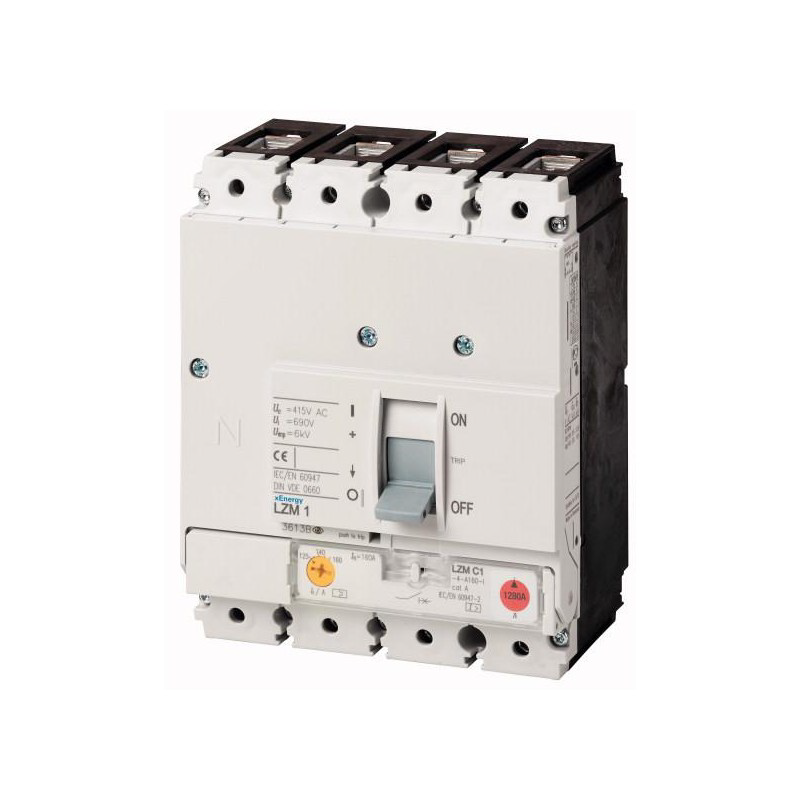

Intrerupatorul automat de putere cu 4 poli este destinat protectiei sistemelor, cablurilor si circuitelor de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Este o solutie pentru integrarea fixa in tablouri electrice de distributie si aplicatii industriale, fiind adecvat inclusiv pentru utilizarea in sisteme de alimentare nelegate la pamant la 690 V. Comanda manuala se realizeaza prin maneta frontala tip rocker.

Aparatul are curent nominal permanent de 160 A, tensiune nominala si tensiune de izolatie Ui de 690 V AC, precum si 4 poli. Declansatorul termomagnetic permite reglarea protectiei la suprasarcina Ir intre 125 A si 160 A, iar reglajul instantaneu Ii este intre 960 A si 1600 A. Capacitatea nominala de rupere la scurtcircuit Ics este de 55 kA la 230 V, 36 kA la 400/415 V, 22,5 kA la 440 V si 6 kA la 525 V, la 50/60 Hz. Aparatul este incadrat in categoria de utilizare A conform IEC/EN 60947-2.

Montajul este fix, ca aparat incorporabil, cu conexiunile circuitului principal pozitionate frontal. Montarea pe sina DIN este posibila optional. Bornele standard sunt de tip cutie, iar conexiunile pot fi realizate, in functie de tipul conductorului si metoda de conectare, cu conductori de cupru multifilari intre 25 si 70 mm2 la borna tip cutie sau intre 25 si 95 mm2 la borna tunel. Pentru bare de cupru, conexiunea posterioara permite dimensiuni intre 12 x 5 mm si 16 x 5 mm. Dimensiunile aparatului sunt 145 x 120 x 88 mm, iar greutatea este de 1,324 kg.

Gradul de protectie al aparatului este IP20. Partea frontala poate atinge IP40 cu rama izolanta sau IP66 cu maneta rotativa cuplata la usa, in configuratiile corespunzatoare. Protectia impotriva contactului direct este conforma cu DIN EN 50274/VDE 0106 partea 110. Instalarea, alegerea sectiunii conductoarelor, setarea protectiilor si verificarea coordonarii la scurtcircuit trebuie realizate de personal calificat, cu alimentarea deconectata si in conformitate cu proiectul tabloului electric.

Intrebari frecvente

Pentru ce este utilizat acest intrerupator automat de putere?

Este utilizat pentru protectia cablurilor, circuitelor si sistemelor de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor, in special in tablouri electrice de distributie si instalatii industriale.

Ce reglaje de protectie sunt disponibile?

Declansatorul termomagnetic permite reglarea protectiei la suprasarcina intre 125 A si 160 A. Reglajul declansarii instantanee la scurtcircuit este intre 960 A si 1600 A.

Care este capacitatea de rupere la 400 V?

Capacitatea nominala de rupere la scurtcircuit Ics este de 36 kA la 400/415 V si 50/60 Hz.

Poate fi montat pe sina DIN?

Aparatul este destinat montajului fix, incorporabil. Montarea pe sina DIN este posibila optional, in configuratia adecvata.

Ce grad de protectie are?

Gradul de protectie de baza este IP20. In functie de accesoriile de montaj, partea frontala poate avea IP40 cu rama izolanta sau IP66 cu maneta rotativa cuplata la usa.
