Descriere

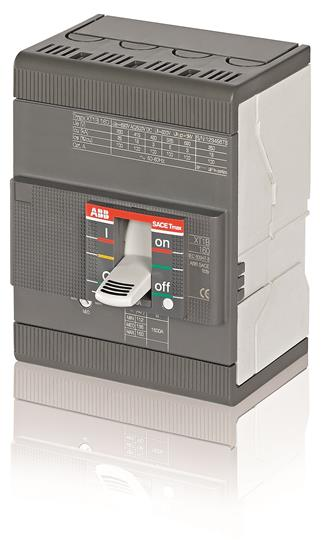

Acest intrerupator automat de putere cu carcasa turnata este destinat protectiei instalatiilor de distributie electrica. Constructia fixa cu 4 poli si borne frontale il recomanda pentru tablouri de distributie si aplicatii unde este necesara protectia la suprasarcina si scurtcircuit, impreuna cu posibilitatea de separare a tuturor celor patru conductoare comutate.

Aparatul este echipat cu declansator termomagnetic TMD, cu reglaj pentru protectia la suprasarcina intre 56 si 80 A si prag instantaneu de declansare la scurtcircuit de 800 A. Curentul nominal este de 80 A, curentul neinterupt admis al cadrului este de 160 A, iar frecventa nominala este de 50/60 Hz. Tensiunea nominala este de 690 V, tensiunea de izolatie Ui este de 800 V, iar tensiunea nominala de tinere la impuls Uimp este de 8 kV. Capacitatea de rupere Icu este de 18 kA la 380/415 V AC; capacitatea de serviciu Ics este tot 18 kA la 380/415 V AC.

Conectarea circuitului principal se realizeaza prin borne frontale cu prindere pe surub, iar cuplul de strangere indicat este de 6 Nm, cu surubelnita M6. Capacitatea de conectare pentru barele circuitului principal este de 45,5-80 mm2. Dimensiunile produsului sunt 101,6 x 130 x 70 mm, iar greutatea neta este de aproximativ 1,4 kg. Este un aparat pentru montaj fix, fara montare directa pe sina DIN; montajul pe sina poate fi realizat numai cu accesorii compatibile.

Pentru utilizare in curent continuu, tensiunea operationala poate ajunge la 500 V DC, cu respectarea configuratiei de poli in serie prevazute de producator: 250 V DC cu 2 poli in serie sau 500 V DC cu 3 poli in serie. Produsul este conform cu IEC 60947-2 si dispune de declaratie de conformitate CE. Instalarea, reglajul protectiei si verificarea selectivitatii trebuie realizate exclusiv de personal calificat, dupa calculul curentului de sarcina si al curentului de scurtcircuit disponibil in instalatie.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest intrerupator automat de putere?

Este destinat in principal protectiei circuitelor de distributie din tablouri electrice, unde sunt necesare protectia la suprasarcina si la scurtcircuit pentru circuite cu curent nominal de pana la 80 A.

Care este reglajul protectiei la suprasarcina?

Declansatorul termomagnetic permite reglarea protectiei la suprasarcina in intervalul 56-80 A. Pragul de declansare instantanee la scurtcircuit este fix, la 800 A.

Ce capacitate de rupere are la 400 V?

La 380 V AC si la 415 V AC, capacitatea ultima de rupere Icu este de 18 kA. Capacitatea de serviciu Ics este de asemenea 18 kA la aceste tensiuni.

Cum se conecteaza in tablou?

Aparatul are borne frontale cu conexiune pe surub. Se utilizeaza surubelnita M6, iar cuplul de strangere indicat este de 6 Nm. Conectarea si punerea in functiune trebuie efectuate de personal electric autorizat.

Poate fi utilizat in instalatii de curent continuu?

Da, poate fi utilizat pana la 500 V DC, dar numai cu respectarea configuratiei de poli in serie prevazute pentru curent continuu si a proiectului electric al instalatiei.
