Descriere

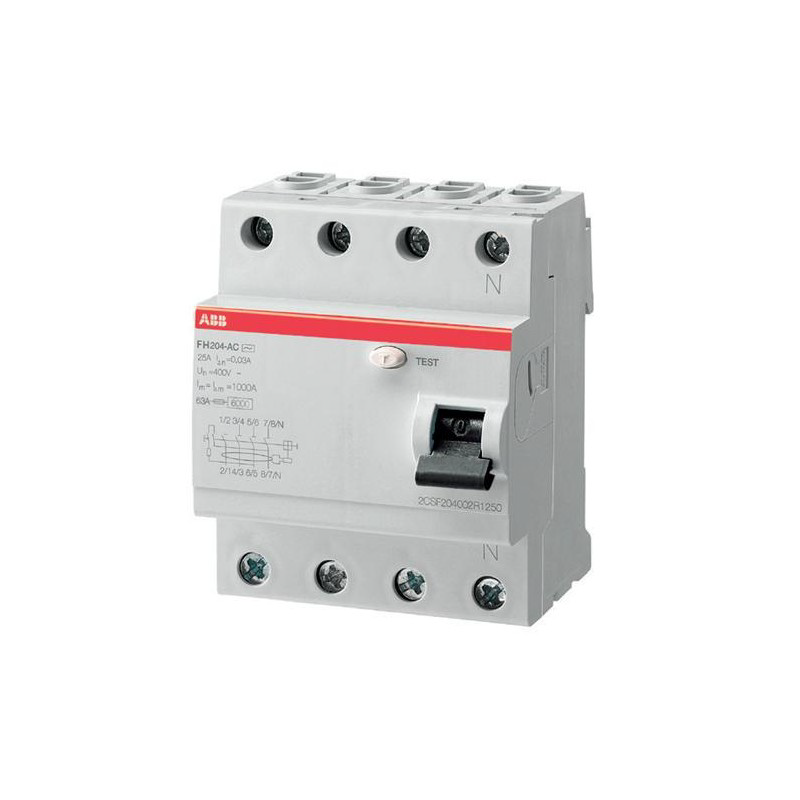

Acest intrerupator diferential tetrapolar este destinat protectiei circuitelor de curent alternativ impotriva curentilor reziduali spre pamant. Este o alegere potrivita pentru tablouri electrice rezidentiale sau comerciale unde este necesara supravegherea unei alimentari pe patru poli si deconectarea circuitului la aparitia unui curent diferential de defect.

Aparatul are 4 poli, curent nominal de 40A si sensibilitate diferentiala nominala de 300mA. Este de tip AC, pentru detectarea curentilor reziduali alternativi, are rezistenta la scurtcircuit de 6kA si este proiectat pentru tensiune maxima de utilizare de 240V sau 415V c.a. Produsul este realizat in conformitate cu standardul IEC 61008.

Montajul se realizeaza in tablouri electrice, pe sina DIN. Conductorii trebuie conectati conform marcajelor aparatului si schemei electrice a instalatiei, cu respectarea polaritatii, a ordinii fazelor si a sectiunii de cablu necesare pentru curentul circuitului. Pentru o functionare corecta, toate conductoarele active ale circuitului protejat trebuie sa treaca prin intrerupatorul diferential.

Produsul trebuie ales in functie de schema de protectie, tipul consumatorilor si nivelul de protectie cerut pentru instalatie. Sensibilitatea de 300mA este utilizata in mod uzual pentru protectie la curenti de defect si pentru selectivitatea instalatiei, nu ca inlocuitor automat al protectiei suplimentare de 30mA acolo unde aceasta este ceruta. Instalarea, verificarea si testarea periodica trebuie efectuate de personal calificat, cu alimentarea oprita si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce este utilizat un intrerupator diferential de 300mA?

Este utilizat pentru detectarea curentilor reziduali spre pamant si deconectarea circuitului la depasirea pragului nominal de 300mA. Poate fi folosit in scheme de protectie unde acest nivel de sensibilitate este stabilit prin proiectul electric.

Produsul poate fi montat pe sina DIN?

Da. Aparatul este prevazut pentru montaj pe sina DIN in interiorul unui tablou electric.

Ce inseamna configuratia cu 4 poli?

Configuratia cu 4 poli permite conectarea si deconectarea simultana a trei faze si a conductorului de nul, fiind adecvata pentru circuite trifazate cu nul.

Ce tip de curenti reziduali detecteaza?

Este un intrerupator diferential de tip AC, destinat circuitelor de curent alternativ si detectarii curentilor reziduali alternativi.

Este necesara protectie separata la suprasarcina si scurtcircuit?

Da. Protectia circuitului trebuie proiectata complet, iar protectia la suprasarcina si scurtcircuit se realizeaza prin aparate dedicate, dimensionate corespunzator instalatiei.
