Descriere

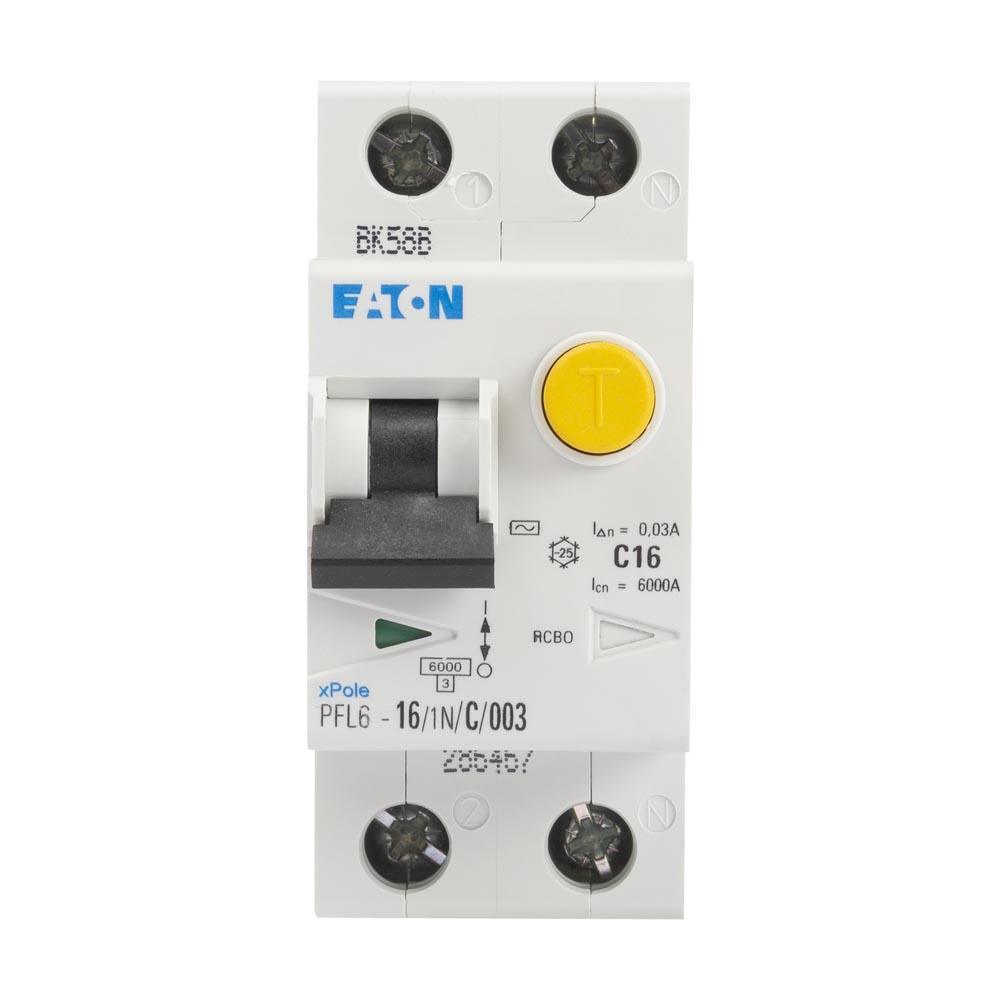

Acest intrerupator diferential cu protectie la supracurent combina functia de protectie diferentiala cu protectia la suprasarcina si scurtcircuit intr-un singur aparat modular. Este destinat circuitelor monofazate din tablouri pentru locuinte si cladiri functionale, unde este necesara protectia unui circuit individual si deconectarea simultana a fazei si neutrului. Curba C il recomanda pentru circuite cu sarcini care pot avea curenti de pornire moderati.

Aparatul are curent nominal de 16 A, tensiune nominala de 230 V AC la 50 Hz si curent diferential nominal de 30 mA. Este un dispozitiv de tip AC, destinat detectarii curentilor diferentiali alternativi sinusoidali. Configuratia este 1P+N, cu un pol protejat si doi poli in total, iar polul de nul este deconectat simultan. Capacitatea nominala de rupere este de 6 kA conform IEC EN 61009, clasa de limitare a energiei este 3, iar tensiunea nominala de izolatie Ui este de 440 V.

Montajul se realizeaza in tablou pe sina DIN, utilizand sistemul de prindere al aparatului modular. Ocupa 2 module, iar bornele superioare si inferioare permit conectarea conductoarelor cu sectiuni de 1 pana la 25 mm2. Cuplul de strangere recomandat pentru borne este de 2 pana la 2,4 Nm. Conectarea trebuie efectuata conform schemei de pe aparat, cu respectarea alocarii corecte a fazei si neutrului.

Gradul de protectie este IP20 pentru aparat, fiind necesara instalarea intr-un tablou sau intr-o carcasa adecvata pentru protectie la atingere si influente externe. Temperatura de utilizare este cuprinsa intre -25 grade C si +40 grade C, iar temperatura de depozitare si transport intre -35 grade C si +60 grade C. Selectarea, montajul, verificarea functionarii prin butonul de test si dimensionarea circuitului trebuie realizate de personal calificat, in conformitate cu proiectul electric si normele aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator?

Combina protectia diferentiala la curenti reziduali cu protectia la suprasarcina si scurtcircuit pentru un circuit monofazat.

Pentru ce circuit este potrivit curentul nominal de 16 A?

Este destinat circuitelor dimensionate pentru un curent nominal de pana la 16 A. Alegerea sectiunii conductoarelor si a sarcinii conectate trebuie realizata conform proiectului instalatiei.

Ce inseamna sensibilitate diferentiala de 30 mA?

Aparatul declanseaza la un curent diferential nominal de 30 mA, nivel utilizat in mod obisnuit pentru protectia suplimentara a persoanelor in circuite adecvate acestei aplicatii.

Se monteaza pe sina DIN?

Da. Aparatul este modular, se monteaza pe sina DIN si ocupa 2 module in tabloul electric.

Ce reprezinta tipul AC?

Tipul AC este destinat detectarii curentilor diferentiali alternativi sinusoidali. Pentru circuite cu echipamente electronice sau sarcini care pot genera alte forme de curent rezidual, tipul necesar trebuie stabilit de un electrician calificat.
