Descriere

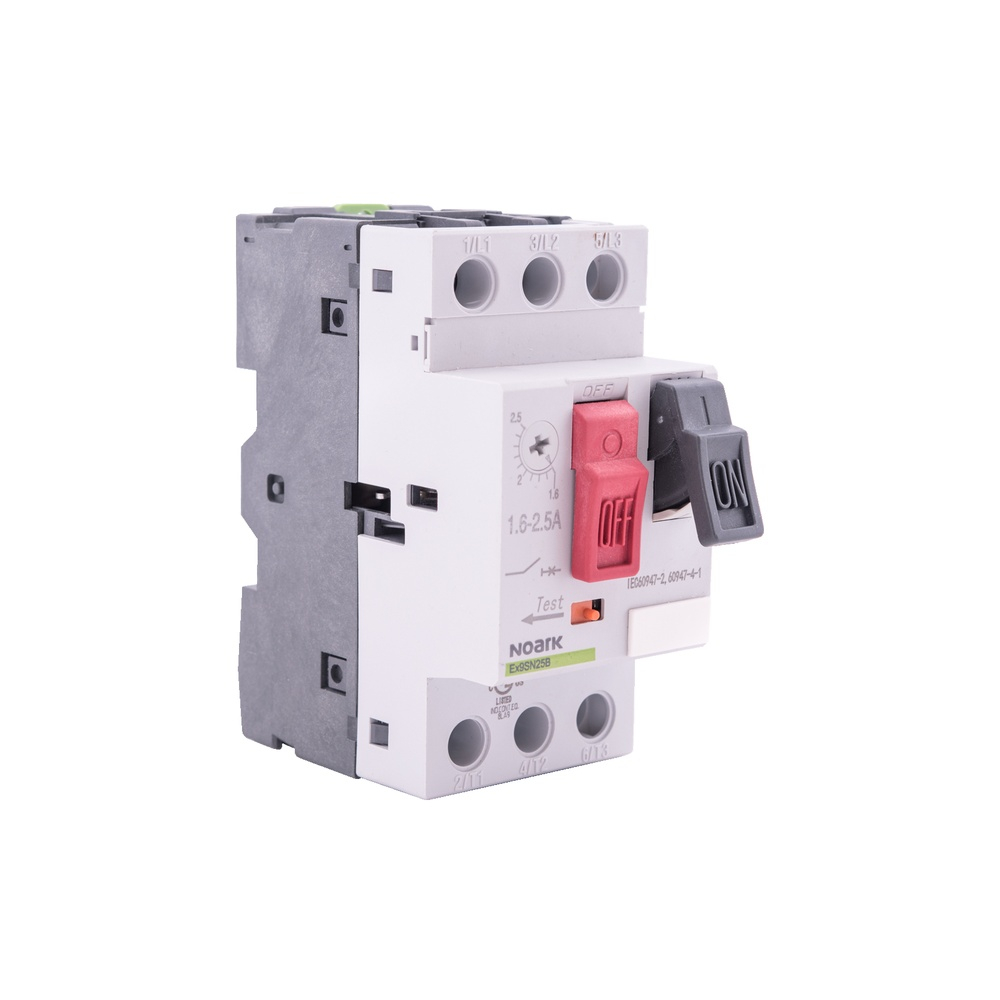

Acest intrerupator pentru protectia motoarelor este un aparat electromecanic destinat circuitelor principale ale motoarelor. Permite comanda manuala ON/OFF prin butoane si asigura protectia fara sigurante fuzibile impotriva suprasarcinii, scurtcircuitului si lipsei unei faze. Este adecvat pentru integrarea in tablouri electrice de comanda si protectie, in aplicatii rezidentiale, comerciale sau industriale unde este necesara protectia individuala a unui motor.

Protectia la suprasarcina este reglabila in intervalul 4-6,3 A, iar curentul nominal permanent Iu este de 6,3 A. Aparatul are declansare termomagnetica, protectie termica si detectie la lipsa fazei. Tensiunea nominala de utilizare este de 230-690 V, iar puterea nominala de utilizare in categoria AC-3 este de 1,1 kW la 230 V si 2,2 kW la 400 V. Declansarea instantanee la scurtcircuit este setata la 78 A, iar capacitatea nominala de rupere la scurtcircuit Icu este de 100 kA la 400 V AC.

Constructia cu 3 poli si borne principale de tip clema cadru permite conectarea in circuitul de alimentare al motorului. Racordarea se realizeaza conform marcajelor bornelor de intrare 1/L1, 3/L2, 5/L3 si ale bornelor de iesire 2/T1, 4/T2, 6/T3. Aparatul are comanda prin butoane, nu include contact auxiliar integrat si nici declansator de minima tensiune integrat. Dimensiunile sunt 81 mm inaltime, 44,5 mm latime si 91,3 mm adancime, pentru o integrare eficienta in tablouri.

Gradul de protectie IP20 impune instalarea intr-o carcasa sau intr-un tablou care asigura protectia corespunzatoare la atingere si la influentele mediului. Reglajul curentului trebuie adaptat la curentul nominal al motorului si la conditiile reale de functionare. Montajul, conectarea, verificarea si interventiile se vor realiza numai cu instalatia scoasa de sub tensiune, de catre personal calificat si cu respectarea standardelor IEC/EN 60947-2 si IEC/EN 60947-4-1 mentionate pentru aceasta gama.

Intrebari frecvente

Pentru ce interval de curent este potrivit acest intrerupator de protectie motor?

Protectia la suprasarcina se poate regla intre 4 si 6,3 A. Reglajul trebuie ales in functie de curentul nominal inscris pe placuta motorului si de conditiile aplicatiei.

Ce tipuri de protectie ofera aparatul?

Asigura protectie termica la suprasarcina, protectie magnetica la scurtcircuit si detectie la lipsa fazei. Declansarea este de tip termomagnetic.

Poate fi utilizat pentru motoare trifazate?

Da. Aparatul are 3 poli, iar schema de conexiuni include borne pentru cele trei faze de alimentare si pentru iesirea catre motor.

Ce putere de motor poate proteja la 400 V?

In categoria de utilizare AC-3, puterea nominala de utilizare este de 2,2 kW la 400 V. Selectia finala trebuie corelata cu curentul nominal al motorului.

Este necesar un tablou sau o carcasa pentru instalare?

Da. Gradul de protectie al aparatului este IP20, astfel ca pentru protectie la atingere si conditii de exploatare corespunzatoare se recomanda montajul intr-un tablou sau intr-o carcasa adecvata.
