Descriere

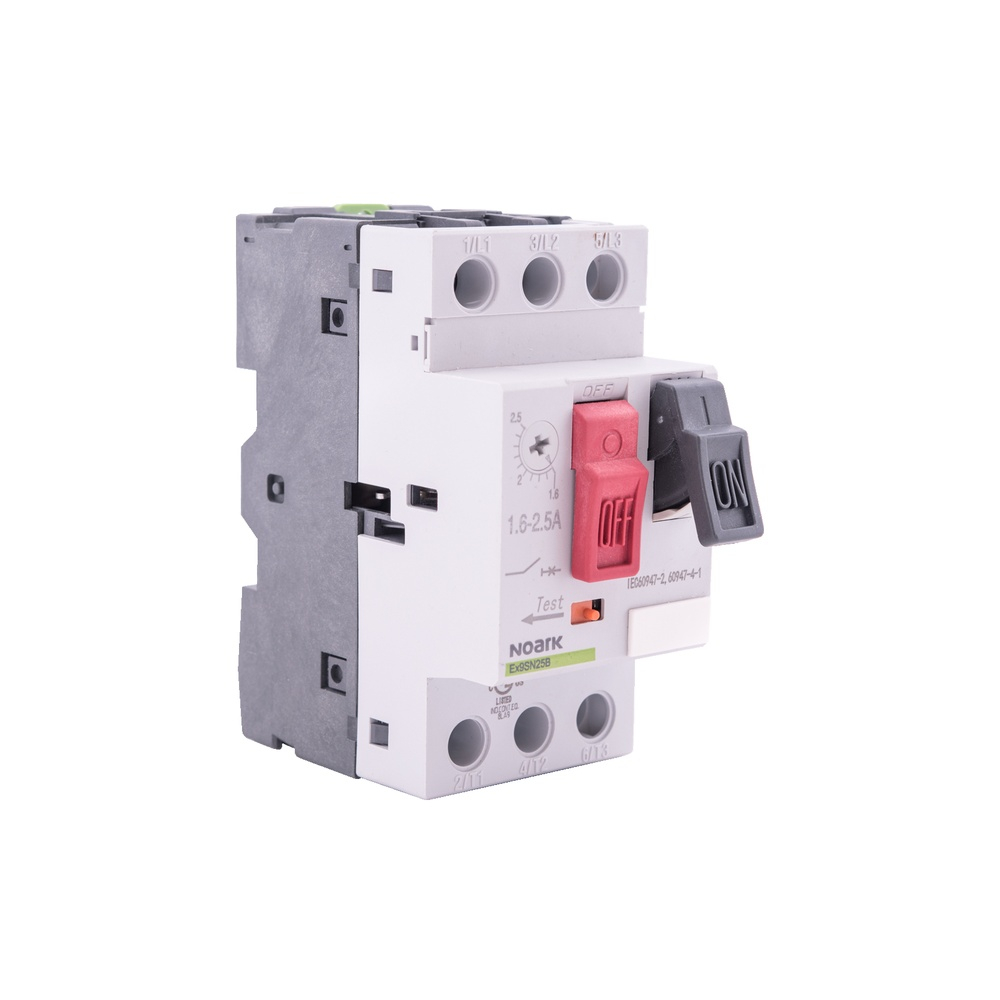

Acest intrerupator de protectie motor este un aparat electromecanic termomagnetic destinat circuitului principal al motoarelor. Permite comanda manuala pornit/oprit si realizeaza protectie fara sigurante fuzibile impotriva suprasarcinii, scurtcircuitului si pierderii de faza. Este adecvat pentru tablouri de automatizare, instalatii industriale si aplicatii in care motorul necesita protectie individuala si deconectare locala.

Domeniul de reglaj al protectiei la suprasarcina este de 0.63-1 A, iar curentul nominal operational este de 1 A. Protectia instantanee la scurtcircuit este setata la 13 A. Aparatul functioneaza la tensiune operationala nominala de 230-690 V, are 3 poli si tehnologie de declansare termomagnetica. Capacitatea nominala de rupere la scurtcircuit Icu este de 100 kA la 400 V AC, iar puterea disipata este de 9 W.

Comanda se realizeaza prin butoane, iar conectarea circuitului principal se face prin borne cu clema. Dimensiunile aparatului sunt de 81 mm inaltime, 44.5 mm latime si 91.3 mm adancime, aspect important pentru planificarea spatiului disponibil in echipamentul electric. Nu include contact auxiliar integrat si nici declansator de minima tensiune integrat; aceste functii se vor analiza separat daca sunt necesare pentru schema de comanda.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou, dulap sau alta incinta care asigura protectia corespunzatoare impotriva atingerii si influentelor mediului. Reglajul curentului trebuie adaptat la curentul nominal inscris pe placa motorului, iar montajul, cablarea si verificarea functionarii trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea schemei de conectare aplicabile.

Intrebari frecvente

Pentru ce este utilizat acest intrerupator de protectie motor?

Este utilizat pentru comanda manuala pornit/oprit a unui motor si pentru protectia circuitului principal la suprasarcina, scurtcircuit si pierdere de faza.

Care este domeniul de reglaj al protectiei la suprasarcina?

Protectia termica la suprasarcina se poate regla in intervalul 0.63-1 A. Reglajul se alege in functie de curentul nominal indicat pe placa motorului.

Ce caracteristici electrice are aparatul?

Are 3 poli, tensiune operationala nominala de 230-690 V, curent nominal operational de 1 A si capacitate de rupere Icu de 100 kA la 400 V AC.

Poate fi instalat direct intr-un spatiu expus?

Nu este recomandat pentru expunere directa, deoarece are grad de protectie IP20. Se monteaza intr-o incinta sau intr-un tablou electric care ofera protectia necesara.

Are contact auxiliar sau declansator de minima tensiune integrat?

Nu. Aparatul nu are contact auxiliar integrat si nu include declansator de minima tensiune integrat.
