Descriere

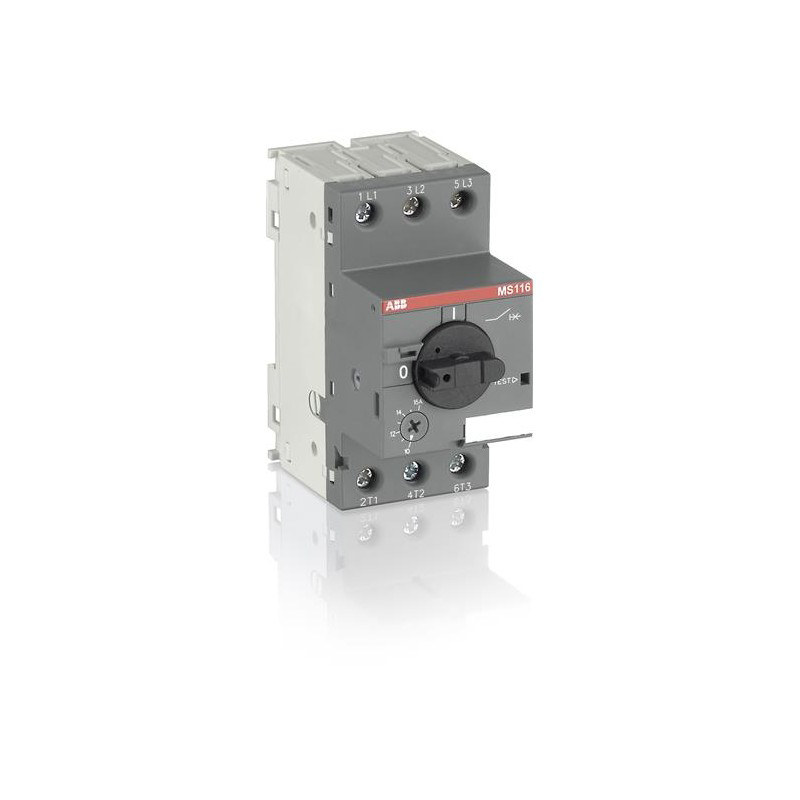

Aceasta protectie motor este un aparat compact pentru pornirea si oprirea manuala a motoarelor, precum si pentru protectia circuitului principal. Este adecvata pentru motoare monofazate si trifazate si combina functia de comanda cu protectia la suprasarcina, scurtcircuit si lipsa unei faze, fara necesitatea utilizarii unei sigurante fuzibile pentru protectia motorului in configuratiile corespunzatoare.

Aparatul are 3 poli, curent operational nominal de 6,3 A si domeniu de reglaj al protectiei termice intre 4 si 6,3 A. Tensiunea operationala nominala a circuitului principal este de pana la 690 V AC, la 50/60 Hz, iar tensiunea nominala de izolatie este de 690 V. Tensiunea nominala de tinere la impuls este de 6 kV. Capacitatea nominala de rupere de serviciu este de 50 kA la 230 V AC si 400 V AC, iar puterea operationala orientativa in categoria AC-3 este de 2,2 kW la 400 V. Dimensiunile sunt 45 mm latime, 90 mm inaltime si 85,6 mm adancime, cu greutate neta de aproximativ 0,265 kg.

Montajul se realizeaza pe sina DIN conform EN 60715, in tablouri si panouri de automatizare. Conectarea circuitului principal se face prin borne cu surub, iar reglajul curentului trebuie stabilit in functie de curentul nominal inscris pe placuta motorului. Pentru realizarea unor circuite de comanda, semnalizare sau protectie suplimentara pot fi utilizate accesorii compatibile, precum contacte auxiliare, contacte de semnalizare, declansatoare de minima tensiune, declansatoare la emisie si blocuri de alimentare.

Gradul de protectie al carcasei este IP20, iar bornele circuitului principal au protectie IP10, astfel ca instalarea trebuie realizata intr-o incinta electrica adecvata aplicatiei. Aparatul are clasa de declansare 10A, mecanism de declansare libera si compensare la temperatura. Pentru exploatare corecta, montajul, setarea curentului si verificarea coordonarii cu motorul si restul instalatiei trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce interval de curent se poate regla protectia motor?

Protectia termica se regleaza intre 4 si 6,3 A. Reglajul trebuie ales in functie de curentul nominal al motorului protejat.

Ce tip de motoare poate proteja acest aparat?

Este destinata aplicatiilor cu motoare monofazate sau trifazate, in limitele curentului reglat si ale parametrilor electrici ai instalatiei.

Care este tensiunea maxima de utilizare?

Tensiunea operationala nominala a circuitului principal este de pana la 690 V AC, la frecventa de 50/60 Hz.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN conform EN 60715, fiind potrivit pentru tablouri electrice si panouri de automatizare.

Ce protectii asigura?

Asigura protectie la suprasarcina, scurtcircuit si lipsa fazei, precum si functie de pornire si oprire manuala a motorului.
