Descriere

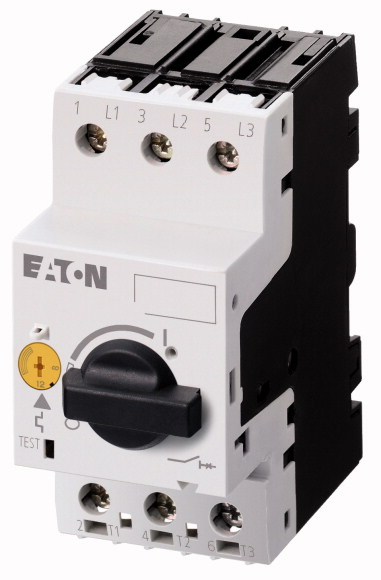

Aceasta protectie motor tripolara este destinata comenzii si protectiei motoarelor electrice in tablouri de automatizare si distributie. Permite reglarea protectiei la suprasarcina pentru un curent cuprins intre 1 si 1,6 A si include sensibilitate la lipsa de faza, functie utila pentru protejarea motoarelor trifazate impotriva functionarii necorespunzatoare in cazul intreruperii unei faze. Actionarea se realizeaza prin buton rotativ.

Aparatul are 3 poli, curent operational nominal de 1,6 A, curent neinterupt Iu de 1,6 A si tensiune operationala nominala de pana la 690 V AC, la frecventa de 50/60 Hz. Puterea nominala a motorului in categoria AC-3e este de 0,25 kW la 220/230 V, 0,55 kW la 380/400 V si 440 V, 0,75 kW la 500 V si 1,1 kW la 690 V. Declansarea magnetica la scurtcircuit este fixa, la 15,5 x Iu, cu o valoare indicata de 24,8 A. Capacitatea nominala de rupere la scurtcircuit Ics si Icu este de 150 kA la 400, 440, 500 si 690 V AC.

Conectarea se face prin borne cu surub. Pentru conductorul principal, lungimea de dezizolare este de 10 mm, iar sectiunea acceptata este de 1-6 mm2 pentru conductori rigizi sau flexibili cu ferula; pot fi conectati pana la doi conductori in anumite configuratii. Cuplul de strangere recomandat pentru bornele principale este de 1,7 Nm. Aparatul se monteaza rapid prin clipsare pe sina DIN IEC/EN 60715, cu inaltime de 7,5 mm sau 15 mm. Dimensiunile sunt 45 x 93 x 76 mm, iar greutatea este de aproximativ 0,28 kg.

Gradul de protectie este IP20, pentru utilizare in interiorul unui tablou electric corespunzator. Echipamentul are protectie la atingere cu degetul si dosul palmei si protectie impotriva contactului direct la actionarea frontala, conform EN 50274. Este proiectat pentru o temperatura de utilizare intre -25 si 55 grade C, cu compensare de temperatura intre -5 si 40 grade C, si respecta cerintele de umiditate ciclica si constanta din IEC 60068-2-30 si IEC 60068-2-78. Instalarea, reglarea curentului si verificarea coordonarii la scurtcircuit trebuie efectuate de personal calificat, conform proiectului tabloului si instructiunilor aplicabile.

Intrebari frecvente

Pentru ce interval de curent se regleaza protectia la suprasarcina?

Protectia la suprasarcina se poate regla intre 1 si 1,6 A, pentru adaptarea la curentul nominal al motorului protejat.

Este compatibila cu motoare trifazate?

Da. Aparatul are 3 poli si este prevazut cu sensibilitate la lipsa de faza, fiind adecvat pentru protectia motoarelor trifazate in limitele electrice specificate.

Ce putere de motor poate proteja la 400 V?

La 380/400 V si 50 Hz, puterea operationala nominala in categoria AC-3e este de 0,55 kW.

Cum se monteaza in tablou?

Se clipseaza pe sina DIN conform IEC/EN 60715, cu inaltime de 7,5 mm sau 15 mm. Conectarea se realizeaza prin borne cu surub, respectand sectiunile de conductor si cuplul de strangere indicat.

Ce grad de protectie are aparatul?

Are grad de protectie IP20 si este destinat montajului in interiorul unui tablou electric adecvat, unde este protejat de factorii externi.
