Descriere

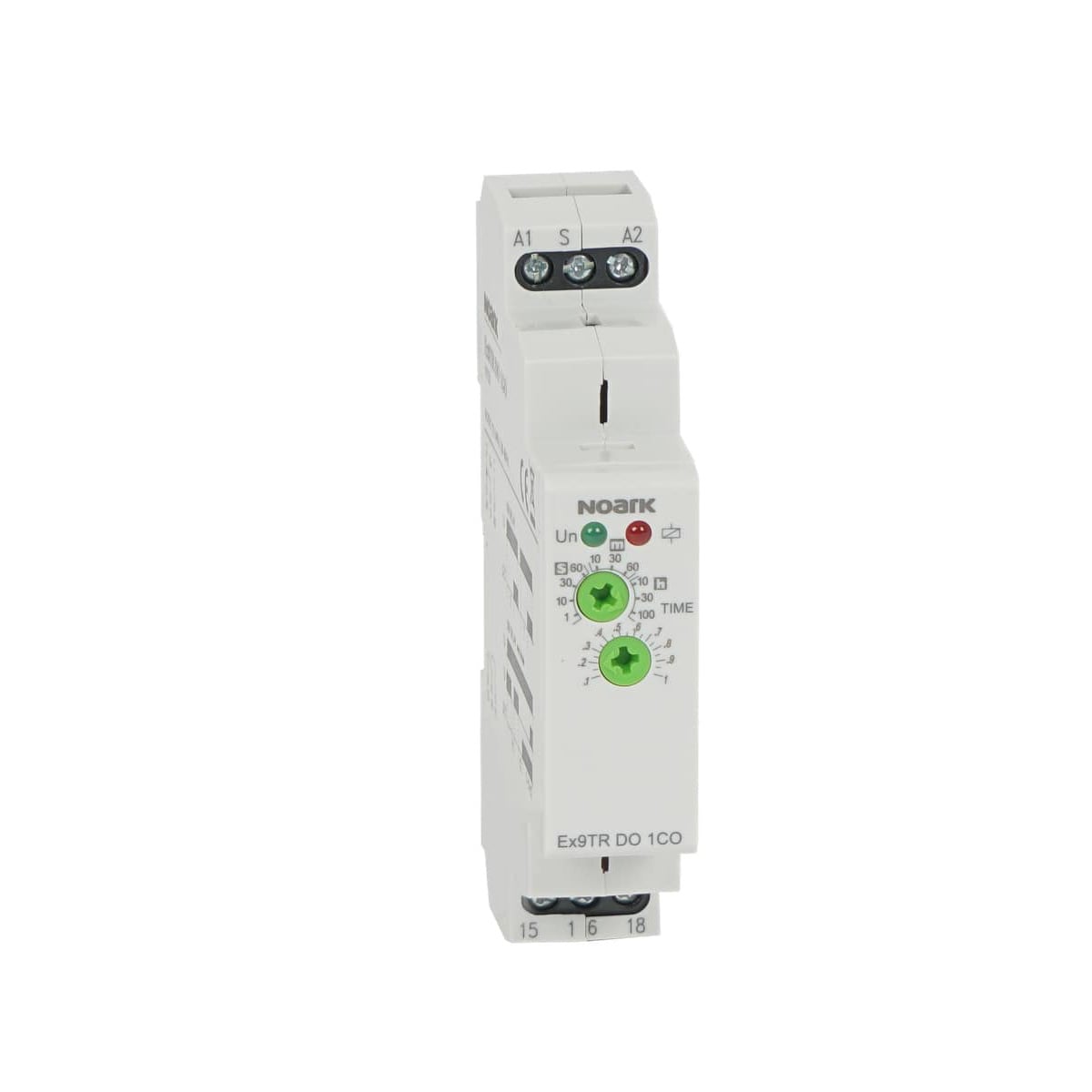

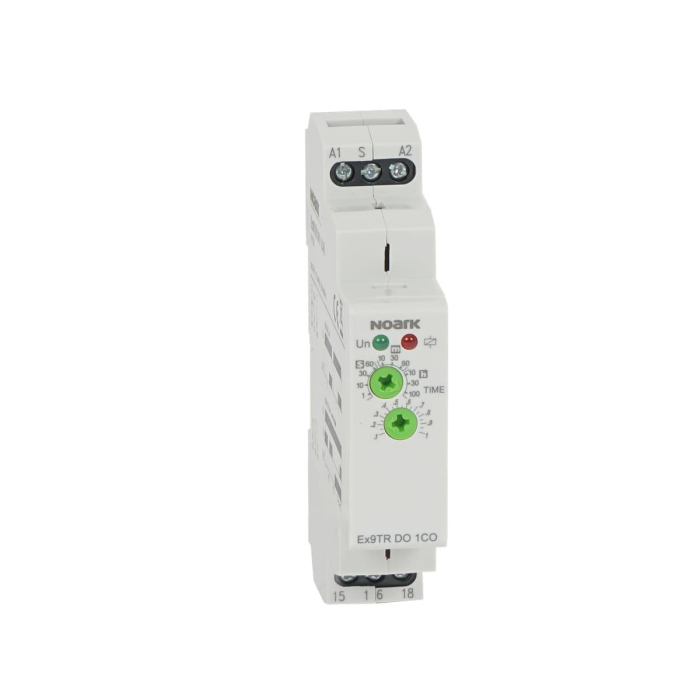

Acest releu de timp monofunctional este destinat automatizarilor in care o sarcina trebuie activata dupa trecerea unei perioade presetate de la aplicarea tensiunii de alimentare. Functia de intarziere la conectare este potrivita pentru comanda iluminatului, ventilatiei, incalzirii, contactorilor sau altor circuite de control din tablouri electrice rezidentiale, comerciale si industriale. Temporizarea este initiata de tensiunea de alimentare, iar intrarea de comanda S permite intreruperea temporara a numaratorii de timp.

Aparatul accepta alimentare universala de 12-240 V AC/DC, la frecventa nominala de 50/60 Hz, cu toleranta tensiunii de functionare de -15% pana la +10%. Timpul este reglabil intre 0,1 secunde si 100 ore, in 10 intervale, prin selector de domeniu si potentiometru frontal pentru reglaj fin. Dispune de un contact comutator 1CO, cu curent nominal de 16 A in AC1, tensiune de comutare de 250 V AC1 sau 24 V DC si putere de comutare de pana la 4000 VA in AC1 ori 384 W in DC. Sunt prevazute indicatoare LED pentru alimentare si stare iesire.

Montajul se realizeaza pe sina DIN de 35 mm, in orice pozitie de instalare. Carcasa are latime de 17,6 mm, echivalenta cu un modul, si inaltime de 90 mm. Conectarea se face prin borne cu surub, compatibile cu conductori de 1-2,5 mm2; cuplul de strangere indicat pentru borne este de 0,8 Nm. Contactul de iesire si circuitul de alimentare se vor conecta conform schemei producatorului, iar timpul dorit se selecteaza de pe partea frontala inainte de punerea in functiune.

Releul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii si a influentelor de mediu. Functioneaza la temperaturi ambiante intre -20 grade C si +55 grade C, are categorie de supratensiune III, clasa de instalare II si grad de poluare 2. Instalarea, verificarea cablajului si interventiile ulterioare trebuie efectuate numai cu alimentarea intrerupta, de personal calificat, cu respectarea curentului, tensiunii si categoriei de utilizare a contactului.

Intrebari frecvente

Ce functie de temporizare are acest releu?

Are functie de intarziere la conectare. Dupa aplicarea tensiunii de alimentare, contactul comuta dupa expirarea timpului reglat.

Care este domeniul de reglare a timpului?

Timpul poate fi reglat intre 0,1 secunde si 100 ore, prin selectarea unuia dintre cele 10 intervale si reglaj fin cu potentiometrul frontal.

La ce tensiune se poate alimenta releul?

Accepta alimentare universala de 12-240 V AC/DC, la 50/60 Hz pentru alimentarea in curent alternativ.

Ce tip de contact de iesire are?

Este echipat cu un contact comutator 1CO, cu curent nominal de 16 A in categoria AC1.

Cum se monteaza releul de timp?

Se fixeaza pe sina DIN de 35 mm si ocupa o latime de un modul, respectiv 17,6 mm. Conectarea se realizeaza prin borne cu surub pentru conductori de 1-2,5 mm2.
