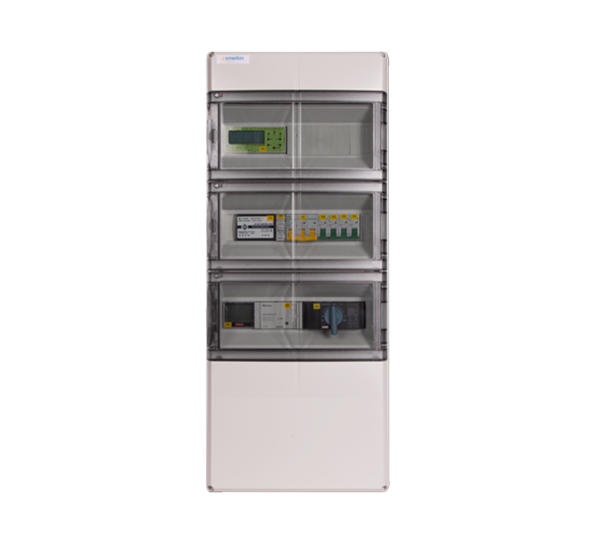

![Cutie de comutare enwitec trifazata 63 A [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/cutie-de-comutare-enwitec-trifazata-63-a-844900.png "Cutie de comutare enwitec trifazata 63 A [1]")
Cutie de comutare trifazata enwitec pentru sisteme Symo GEN24 Plus cu rezerva completa. Are curent nominal de 63 A, separare de retea pe trei poli si grad de protectie IP65 la ta = 40 grade C.
- Curent nominal de 63.00 A si alimentare trifazata.
- Separare de retea pe trei poli pentru retea TN-S.
- Putere maxima de trecere termica de 20 kW la ta = 40 grade C.
- Comutator manual de sursa, contor de energie si releu de protectie retea incluse.
- Montare pe perete, la interior, cu carcasa din policarbonat.
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
Cutia de comutare enwitec este destinata sistemelor Symo GEN24 Plus in configuratie de rezerva completa. Aceasta realizeaza comutarea pentru circuitul de rezerva si este adecvata instalatiilor fotovoltaice cu cerinta FRT.
Produsul este trifazat, cu curent nominal de 63 A si tensiune nominala de 3PH - 230/400 V. Puterea maxima de trecere termica este de 20 kW la ta = 40 grade C si de 30 kW la ta = 25 grade C.
Cutia include un comutator manual de sursa, un contor de energie integrat, un releu de protectie retea si borne de separare pentru testare. Se monteaza pe perete, la interior, iar separarea de retea este realizata pe trei poli.
Este permisa utilizarea numai in retele TN-S; retelele TT si TN-C nu sunt admise. Carcasa are grad de protectie IP65 la ta = 40 grade C, iar la functionarea cu 30 kW sunt necesare doua valve de ventilatie, care reduc protectia la IP44.
Specificatii tehnice
| Faze de alimentare | 3 |
| Curent nominal | 63.00 A |
| Aplicatie | Sistem Symo GEN24 Plus, rezerva completa |
| Compatibilitate | Symo Hybrid 3.0-3-S/4.0-3-S/5.0-3-S; Symo GEN24 6.0 Plus/8.0 Plus/10.0 Plus |
| Cerinta FRT | da |
| Structura retea admisa | TN-S |
| Separare de retea | trei poli |
| Tensiune nominala | 3PH - 230/400 V |
| Tensiune nominala de izolatie | 400 V |
| Frecventa de functionare | 50/60+/-5% |
| Curent maxim de scurtcircuit prezumat | 10 kA |
| Siguranta maxima pe partea de retea | 63 A |
| Putere maxima de trecere termica la ta = 40 grade C | 20 kW |
| Putere maxima de trecere termica la ta = 25 grade C | 30 kW |
| Pierdere in standby, aprox. | 8 W |
| Intreruptor automat pentru Symo GEN24 Plus | 3C25 |
| Intreruptor automat circuit de masurare | 3 x B6 |
| Intreruptor automat alimentare T1 | B6 |
| Contactor K1, deconectare retea AC1 | 63 A |
| Contactor K3, comunicatie AC1 | 20 A |
| Tensiune de comanda K1 | 24 VDC |
| Tensiune de comanda K3 | 12 VDC |
| Tip contor de energie | TS65A-3 |
| Tip releu de protectie retea | NA003-M64 |
| Alimentare tamponata | 24 VDC |
| Curent operational comutator manual de sursa AC21 | 63 A |
| Dimensiuni L x I x A, fara presetupe | 315 x 750 x 155 mm |
| Greutate, aprox. | 12 kg |
| Temperatura de functionare | -5...+40 grade C |
| Temperatura de transport/depozitare | -25...+55 grade C |
| Umiditate admisa | 5...95% |
| Altitudine maxima | 2000 m |
| Grad de protectie la ta = 40 grade C | IP65 |
| Grad de protectie la ta = 25 grade C | IP44 |
| Utilizare la exterior | nu |
| Tip instalare | interior |
| Protectie impotriva socurilor electrice | II |
| Material carcasa | policarbonat |
| Culoare carcasa | similar RAL 7035 |
| Capac | transparent |
| Metoda de montare | montare pe perete |
| Sistem de inchidere | fara scule |
| Continut pachet | instructiuni de instalare, instructiuni de utilizare pentru contorul de energie, eticheta pentru alimentare de rezerva, eticheta de avertizare, capac de protectie pentru contor, capace pentru suruburi, 2 presetupe M20, 4 presetupe M32, 3 presetupe M40 si documentatie pentru releul de protectie |
Intrebari frecvente
Pentru ce sisteme este prevazuta cutia de comutare?
Este destinata sistemelor Symo GEN24 Plus in configuratie de rezerva completa. Este indicata si compatibilitatea cu seriile Symo Hybrid 3.0-3-S, 4.0-3-S, 5.0-3-S si Symo GEN24 6.0 Plus, 8.0 Plus, 10.0 Plus.
Care este curentul nominal al cutiei?
Curentul nominal este de 63.00 A. Comutatorul manual de sursa are curent operational AC21 de 63 A.
Ce retea este admisa?
Este admisa structura de retea TN-S. Retelele TT si TN-C nu sunt admise.
Ce componente sunt incluse?
Sunt incluse un comutator manual de sursa, un contor de energie, un releu de protectie retea si borne de separare pentru testare. Pachetul include si presetupe, capace si documentatia indicata.
Care sunt dimensiunile si conditiile de montare?
Dimensiunile fara presetupe sunt 315 x 750 x 155 mm, iar greutatea este de aproximativ 12 kg. Produsul se monteaza pe perete, la interior, si functioneaza intre -5...+40 grade C.
Curent nominal: 63.00 A
Putere: 20 kW
Material: policarbonat
Tip montare: interior
Amperaj: 63 A
Numar Faze: 3
