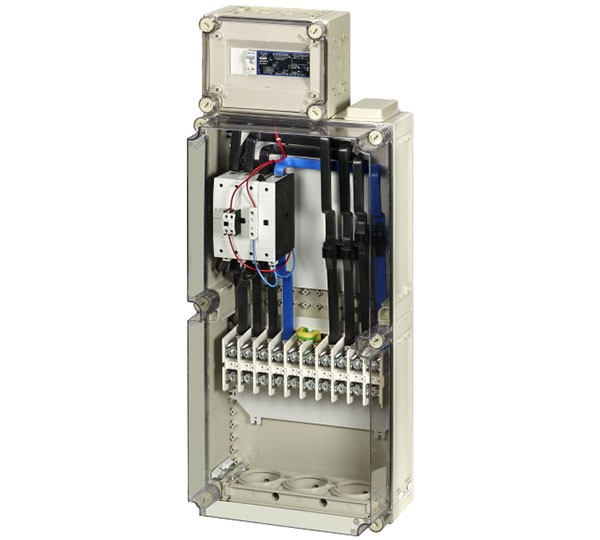

Acest ansamblu de protectie pentru retea si instalatie este destinat separarii controlate a unei instalatii de productie de reteaua electrica in cazul aparitiei unor conditii anormale. Este o solutie centrala pentru aplicatii conectate la reteaua de joasa tensiune, utilizata in special in proiecte fotovoltaice sau alte instalatii de generare care necesita protectie NA conform VDE-AR-N 4105. Constructia pregatita pentru conectare integreaza functiile de supraveghere si comanda necesare pentru decuplarea instalatiei.

Echipamentul este proiectat pentru tensiune nominala de utilizare de 400 V AC, curent nominal AC-1 de 160 A si putere nominala de 100 kVA. Dispune de patru poli pentru 3 faze si neutru, iar conexiunile sunt realizate prin borne cu surub. Pentru conductoare principale si borne PE sunt admise cabluri Cu intre 16 si 95 mm2, respectiv cabluri Al intre 35 si 70 mm2, in functie de tipul conductorului. Ansamblul foloseste doua contactoare de cuplare cu 4 poli, iar capacitatea nominala de rupere la 380/400 V este de 950 A.

Functiile de monitorizare includ protectie la subtensiune si supratensiune, subfrecventa si suprafrecventa, precum si evaluarea calitatii tensiunii prin media pe 10 minute. Supravegherea saltului vectorial poate fi activata, iar aparatul include autotest, contor de alarme si timp cumulat de alarma. Parametrii sunt presetati pentru VDE-AR-N 4105, cu posibilitatea modificarii valorilor atunci cand proiectul si cerintele operatorului de retea o impun. Timpul total de deconectare, inclusiv releul de protectie, este sub 150 ms.

Montajul trebuie realizat de personal calificat, cu respectarea schemei electrice, a sectiunilor de cablu admise si a protectiei la scurtcircuit din instalatie. Carcasa are grad de protectie IP65 si este adecvata pentru temperaturi de exploatare intre -20 si +40 grade C, iar temperatura de depozitare este intre -40 si +80 grade C. Pentru protectia accesului neautorizat sunt disponibile posibilitatea de plombare si protectia prin cod. Inainte de punerea in functiune trebuie verificate legarea la PE, succesiunea fazelor, setarile de protectie si conformitatea intregii instalatii cu cerintele locale de racordare.

Intrebari frecvente

Pentru ce se utilizeaza protectia de retea si instalatie?
Se utilizeaza pentru monitorizarea parametrilor retelei si decuplarea instalatiei de productie atunci cand apar abateri de tensiune, frecventa sau alte conditii de defect care necesita separarea de reteaua publica.

Care sunt parametrii electrici nominali ai echipamentului?
Echipamentul este destinat utilizarii la 400 V AC, are curent nominal AC-1 de 160 A si putere nominala de 100 kVA. Circuitul de cuplare este realizat pe 4 poli, pentru 3 faze si neutru.

Poate fi montat in medii cu praf sau umezeala?
Carcasa are grad de protectie IP65. Montajul trebuie realizat corect, cu pastrarea etanseitatii carcasei si a intrarilor de cablu, in limitele de temperatura de exploatare de la -20 la +40 grade C.

Ce functii de protectie sunt incluse?
Sunt incluse monitorizarea sub si supratensiunii, sub si suprafrecventei, evaluarea calitatii tensiunii prin media pe 10 minute, monitorizarea saltului vectorial activabila, autotestarea si inregistrarea alarmelor.

Ce trebuie verificat inainte de punerea in functiune?
Este necesara verificarea conexiunilor de faza, neutru si PE, a sectiunilor de cablu, a protectiei la scurtcircuit, a setarilor releului si a conformitatii instalatiei cu proiectul electric si cerintele de racordare aplicabile.
