Cutie Enwitec GAK tip S-1000-3R-X-BC-PC-1.0, revizia 1.1

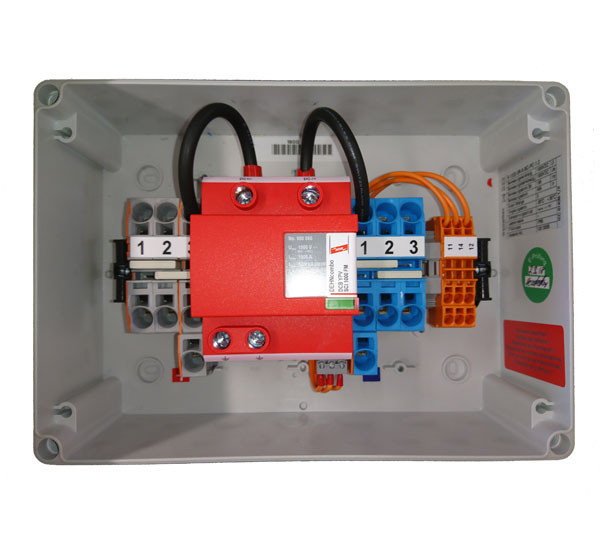

Tabloul de protectie DC este destinat conectarii si protectiei generatorului fotovoltaic in instalatii cu un tracker MPPT si maximum 3 stringuri. Este o solutie pentru traseul de curent continuu dintre campul de panouri si invertor, echipata cu protectie la supratensiune Tip 1+2, configurata pentru aplicatii compatibile cu invertoare SolarEdge. Constructia cu capac transparent permite verificarea vizuala a componentelor din interior fara demontarea carcasei.

Echipamentul are tensiunea nominala de izolatie Ui de 1000 VDC si tensiunea nominala de functionare Ue de 1000 VDC. Curentul nominal total este de 60 A, iar curentul nominal admis pe fiecare string este de 20 A. Sunt prevazute maximum 3 stringuri fotovoltaice la intrare si 3 la iesire, pentru un singur MPPT. Protectia la supratensiune este de Tip 1+2, categoria I+II/BC, iar tensiunea continua maxima admisibila pentru protectie este de 1200 VDC. Curentul de impuls Iimp 10/350 microsecunde este de 6,25 kA.

Montajul se realizeaza pe perete. Carcasa are dimensiunile de aproximativ 254 x 180 x 111 mm si este prevazuta cu intrari pentru cablu cu domeniu de strangere de 4,5-10 mm. Pentru conexiuni sunt utilizati conductori de cupru, iar bornele de iesire accepta sectiuni intre 0,5 si 25 mm2, in functie de tipul conductorului. Cablurile trebuie dimensionate in functie de curentul stringurilor, lungimea traseului, caderea de tensiune admisa si cerintele proiectului fotovoltaic.

Carcasa are grad de protectie IP65 si este proiectata pentru temperaturi ambientale intre -25 grade C si +35 grade C. Tabloul este conform cu standardele EN 61439-1 si EN 61439-2. Instalarea, verificarea polaritatii, realizarea impamantarii si punerea in functiune trebuie efectuate exclusiv de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea cerintelor aplicabile pentru sisteme fotovoltaice in curent continuu.

Intrebari frecvente

Pentru cate stringuri fotovoltaice este proiectat tabloul?

Tabloul este proiectat pentru maximum 3 stringuri fotovoltaice, cu un singur MPPT si 3 conexiuni de iesire.

Care sunt tensiunea si curentul nominal?

Tensiunea nominala de izolatie si tensiunea nominala de functionare sunt de 1000 VDC, iar curentul nominal total este de 60 A. Curentul nominal pentru fiecare string este de 20 A.

Include protectie la supratensiune?

Da, tabloul este echipat cu protectie la supratensiune Tip 1+2, categoria I+II/BC, pentru circuite fotovoltaice de curent continuu.

Poate fi montat la exterior?

Carcasa are grad de protectie IP65 si este destinata montajului pe perete. Amplasarea trebuie aleasa astfel incat sa fie respectate conditiile de mediu, inclusiv intervalul de temperatura de la -25 grade C la +35 grade C.

Ce tip de conductori se pot conecta?

Sunt admisi conductori de cupru. Bornele de iesire accepta sectiuni intre 0,5 si 25 mm2, in functie de constructia conductorului utilizat.
