Descriere

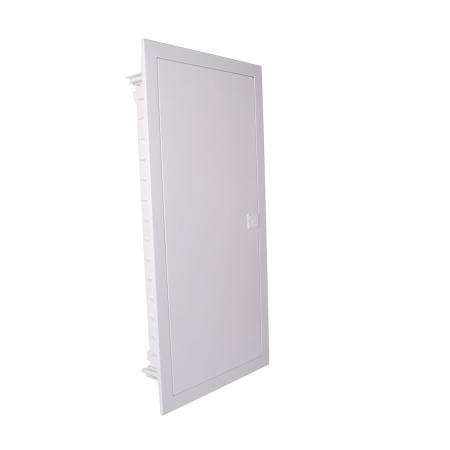

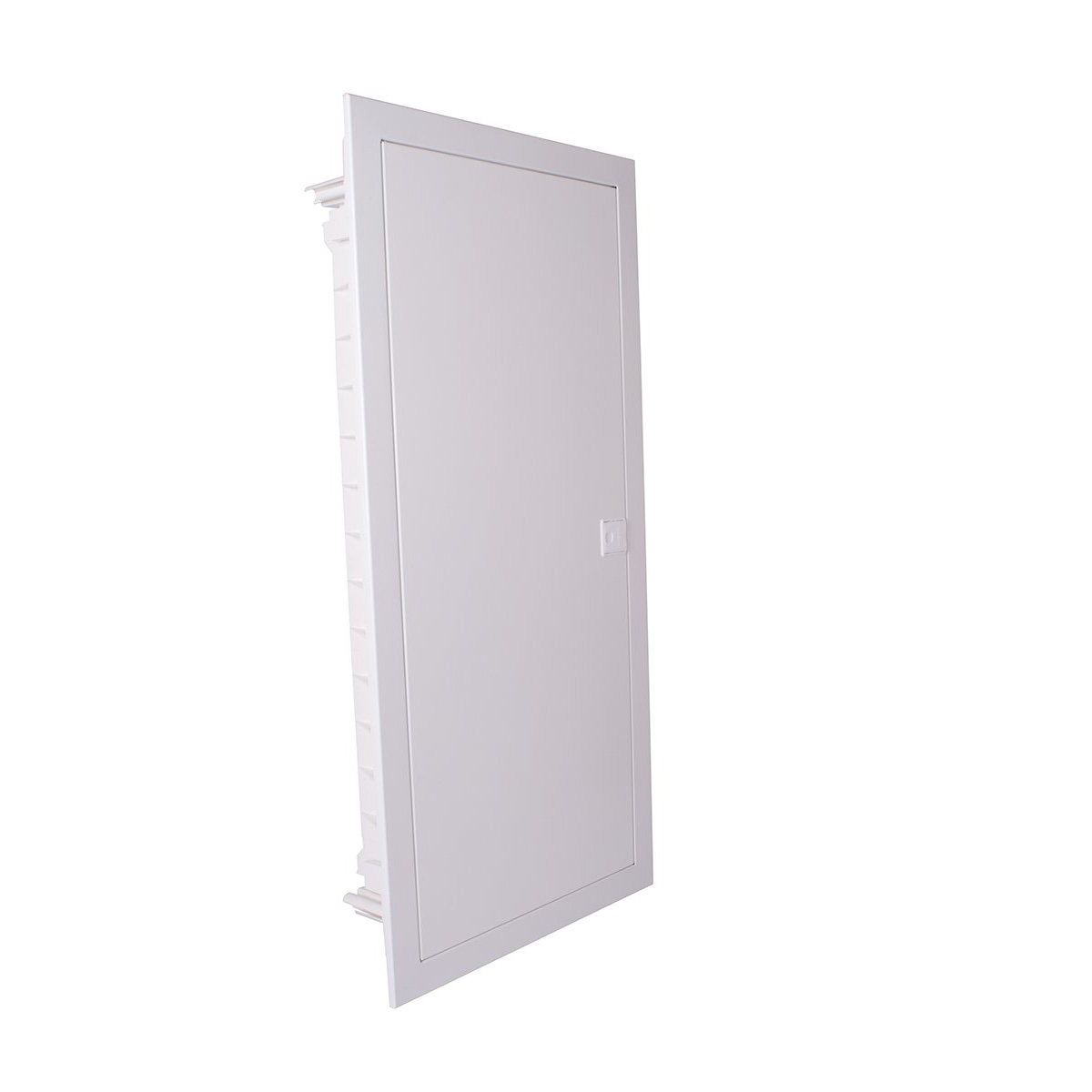

Tabloul electric incastrat este conceput pentru organizarea si protejarea aparatajului modular din instalatiile electrice rezidentiale. Configuratia cu 5 randuri ofera capacitate pentru 60 module, cate 12 module pe rand, cu posibilitate de extindere la 14 module pe rand prin utilizarea spatiului suplimentar prevazut. Usa metalica cu finisaj alb ofera un aspect ordonat si faciliteaza integrarea tabloului in perete.

Constructia combina carcasa din material plastic fara halogeni cu cadrul frontal si usa din tabla de otel vopsita in camp electrostatic, culoare alba RAL 9016. Tabloul este destinat utilizarii la tensiune operationala nominala de pana la 400 V AC, curent nominal de pana la 63 A si frecventa nominala de 50 Hz. Are grad de protectie IP40, rezistenta la impact IK06, clasa de protectie II si este testat la fir incandescent la 850 grade C. Disiparea maxima admisa a aparatelor instalate este de 70 W la o temperatura ambianta de 30 grade C.

Pentru montaj, carcasa se incastreaza in perete, iar sistemul dublu de fixare permite instalarea inclusiv in pereti cu goluri. Cadrul frontal metalic este reglabil pe inaltime pentru compensarea imperfectiunilor suprafetei peretelui. Adancimea de montaj este de 87 mm, iar dimensiunile exterioare sunt 842 x 346 mm. Cadrul de montaj este prevazut cu sine DIN pentru aparataj modular, iar zona carcasei include degajari pentru trecerea si fixarea mecanica a cablurilor.

Pachetul include carcasa, cadrul metalic cu usa, cadrul de montaj cu sine DIN, borne izolate N plus PE, capac frontal sigilabil cu decupari pentru aparate, obturatoare pentru spatiile neutilizate, materiale de montaj si instructiuni. Instalarea, cablarea si verificarea tabloului trebuie realizate de personal calificat, cu alimentarea electrica oprita. Gradul IP40 recomanda utilizarea in interior, in medii uscate si protejate de patrunderea apei.

Intrebari frecvente

Cate module poate gazdui tabloul electric?

Tabloul are 5 randuri si o capacitate nominala de 60 module, cate 12 module pe rand. Fiecare rand poate utiliza si spatiul suplimentar prevazut pentru extindere la 14 module.

Ce este inclus in pachet?

Pachetul include carcasa, cadrul metalic cu usa, cadrul de montaj cu sine DIN, borne N plus PE, capac frontal cu decupari pentru aparate, obturatoare pentru pozitii libere, materiale de montaj si instructiuni.

Poate fi montat in pereti cu goluri?

Da. Sistemul dublu de fixare permite utilizarea atat pentru montaj incastrat obisnuit, cat si pentru montaj in pereti cu goluri.

Este potrivit pentru exterior?

Nu este recomandat pentru expunere directa la intemperii. Gradul de protectie IP40 il face adecvat pentru instalatii interioare, in zone uscate si protejate de apa.

Care sunt limitele electrice ale tabloului?

Este proiectat pentru tensiune operationala de pana la 400 V AC, curent nominal de pana la 63 A si frecventa nominala de 50 Hz. Selectarea si montarea aparatajului trebuie facute de un electrician calificat.
