Tablou metalic aparent 144 module 6 randuri

Descriere

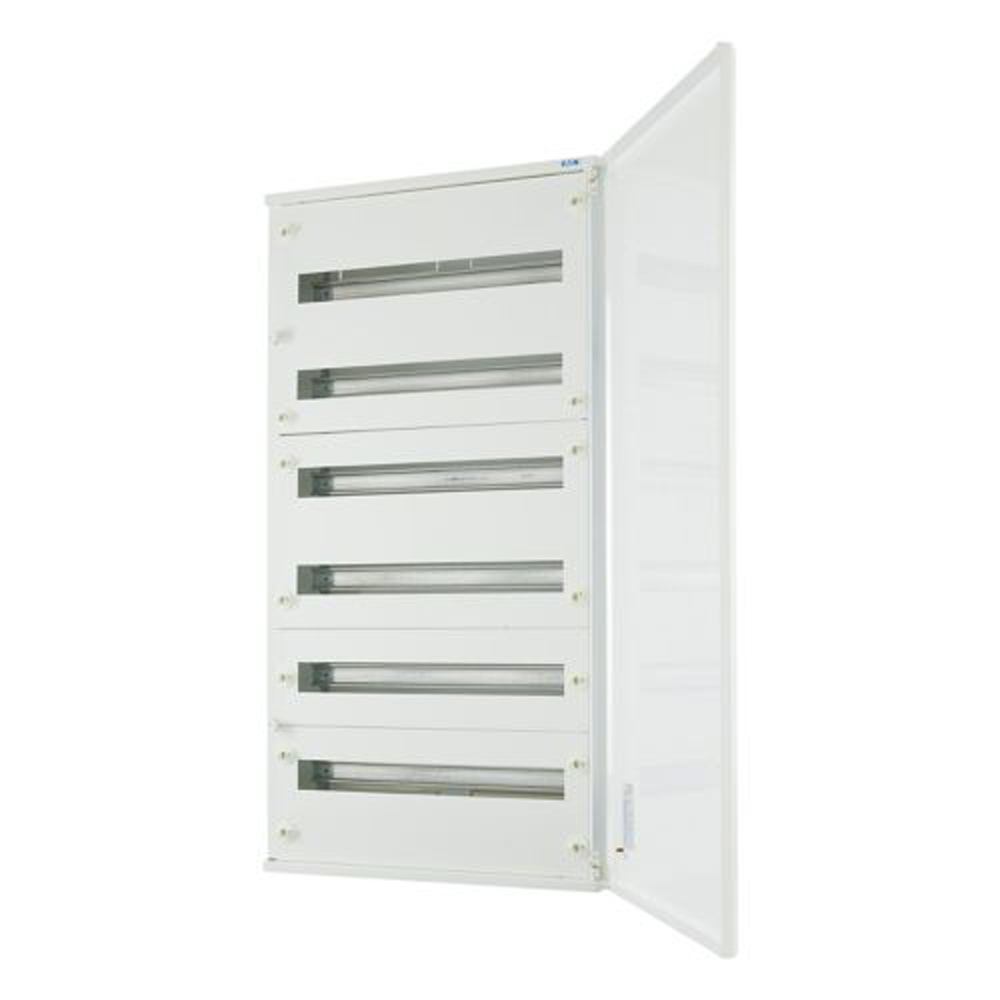

Tabloul metalic aparent este o solutie completa pentru realizarea distributiei electrice in cladiri rezidentiale, comerciale sau administrative. Configuratia cu 6 randuri a cate 24 module asigura o capacitate totala de 144 module, potrivita pentru organizarea aparatajului modular, a circuitelor de protectie si a echipamentelor de comanda din instalatii de dimensiune medie sau mare. Carcasa alba din tabla de otel cu finisaj aplicat prin vopsire in camp electrostatic este destinata exclusiv utilizarii la interior.

Echipamentul are grad de protectie IP30, clasa de protectie I si rezistenta la impact IK07. Functioneaza la tensiune nominala de utilizare de pana la 415 V AC, la frecventa de 50/60 Hz, in domeniul temperaturii ambiante de la -5 grade C la +40 grade C. Dimensiunile exterioare sunt de 1060 x 555 x 150 mm, iar adancimea interioara este de 131 mm. Constructia este conforma cu IEC/EN 61439-1, IEC/EN 61439-3 si IEC/EN 62208.

Tabloul se monteaza aparent pe perete si este echipat cu usa plina cu inchidere sfert de tura, cadru pentru sine DIN, plastroane metalice si flansa pentru trecerea cablurilor in partea superioara. Sunt prevazute intrari pentru cabluri in partea superioara si inferioara, pentru o rutare mai ordonata a conductoarelor. In dotarea standard sunt incluse borne cu surub pentru conductorul neutru si conductorul de protectie: N 2 x 25 mm2 plus 9 x 16 mm2, respectiv PE 2 x 25 mm2 plus 58 x 16 mm2.

Pentru exploatare corecta, tabloul trebuie instalat pe un suport plan si rezistent, intr-un spatiu interior uscat, de catre personal calificat. Fiind un echipament din clasa I, carcasa metalica necesita conectare corecta la conductorul de protectie. Alegerea aparatajului, realizarea conexiunilor, verificarea distantelor de izolatie, calculul incalzirii si al rezistentei la scurtcircuit trebuie efectuate in functie de configuratia finala a tabloului si de cerintele instalatiei.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 144 module, organizate pe 6 randuri a cate 24 module.

Este potrivit pentru montaj aparent?

Da. Este conceput pentru montaj aparent pe perete, in spatii interioare.

Ce componente sunt incluse?

Este livrat cu carcasa, usa cu inchidere sfert de tura, cadru pentru sine DIN, plastroane, flansa superioara pentru cabluri si borne pentru PE si N.

Ce grad de protectie are?

Are grad de protectie IP30 si rezistenta mecanica la impact IK07. Este destinat utilizarii la interior.

La ce tensiune poate fi utilizat?

Tensiunea nominala de utilizare este de pana la 415 V AC, la frecventa de 50/60 Hz.
