Descriere

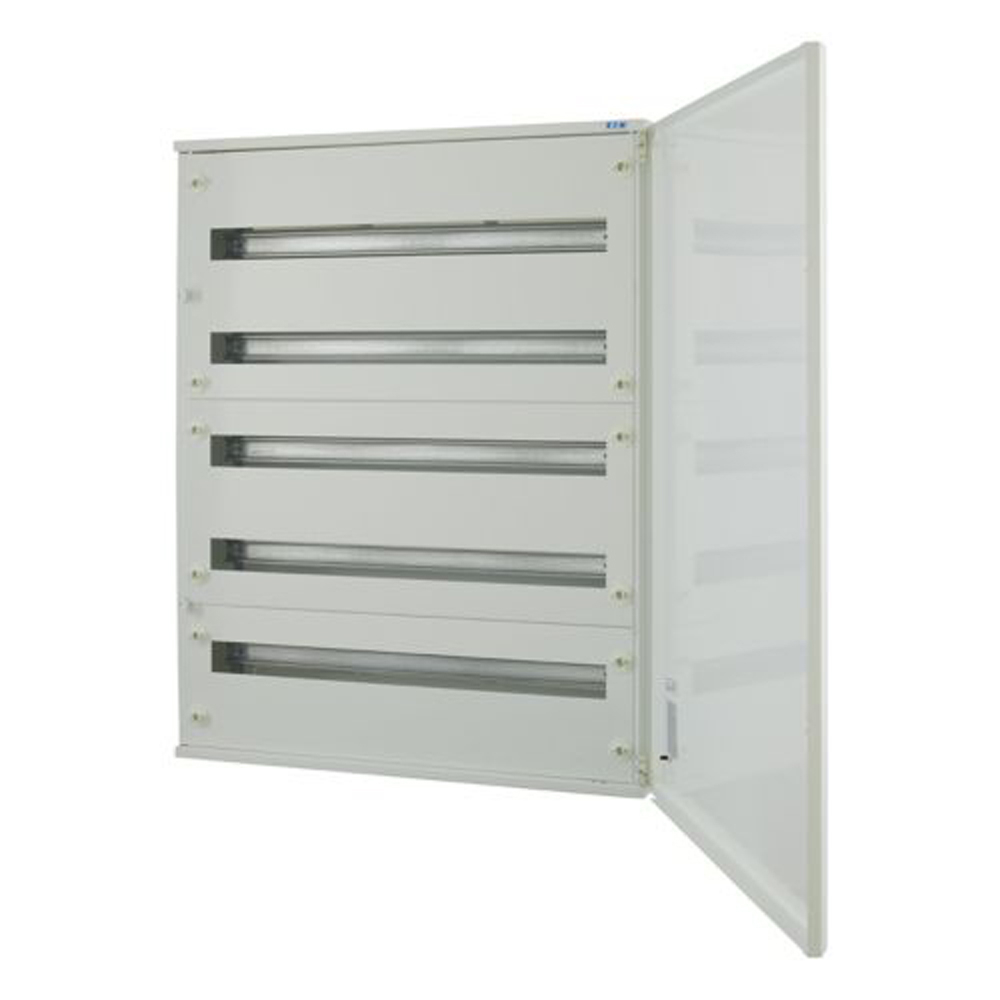

Tabloul metalic aparent este destinat realizarii tablourilor de distributie secundara in instalatii rezidentiale, comerciale sau administrative. Constructia plata permite organizarea unui numar mare de aparate modulare, fiind potrivita pentru proiecte care necesita pana la 165 module. Carcasa alba, cu usa metalica si maner rotativ, ofera o solutie ordonata pentru protectia si accesul la echipamentele montate in tablou.

Tabloul are 5 randuri, fiecare cu 33 module, pentru o capacitate totala de 165 module. Carcasa este realizata din tabla de otel cu finisaj prin vopsire in camp electrostatic, culoare alba RAL 9016, iar clasa de protectie electrica este I. Gradul de protectie este IP30. Dimensiunile exterioare sunt de aproximativ 920 x 720 x 160 mm, iar greutatea declarata este de 19,72 kg. Produsul este conform cu IEC EN 62208, IEC EN 61439 1 si IEC EN 61439 3 si este destinat tablourilor de distributie de pana la 160 A, in functie de configuratia instalatiei.

Pentru montaj aparent, carcasa se fixeaza pe perete folosind spatele acesteia ca suprafata de montaj. Este livrata complet echipata cu carcasa, usa metalica cu maner rotativ, rame cu sine DIN detasabile, panouri frontale, flansa superioara pentru intrarea cablurilor si borne pentru nul si protectie. Distanta dintre sinele DIN este de 150 mm, facilitand cablarea si utilizarea sistemelor de bare. Pentru varianta de 33 module pe rand sunt prevazute trei flanse superioare de cablu si intrari predecupate in partea inferioara.

Instalarea, echiparea si verificarea tabloului trebuie realizate exclusiv de personal calificat, cu instalatia scoasa de sub tensiune. Gradul IP30 recomanda utilizarea in interior, in zone uscate si protejate impotriva apei, prafului excesiv si socurilor mecanice. Dimensionarea aparatelor de protectie, a conductoarelor, a barelor si calculul incalzirii in exploatare trebuie efectuate in functie de sarcina reala si de cerintele proiectului electric.

Intrebari frecvente

Cate module poate gazdui acest tablou metalic?

Tabloul are 5 randuri a cate 33 module, rezultand o capacitate totala de 165 module.

Este potrivit pentru montaj aparent?

Da. Este proiectat pentru montaj aparent pe perete, iar partea din spate a carcasei poate fi folosita ca suprafata de fixare.

Ce grad de protectie are tabloul?

Gradul de protectie este IP30, fiind recomandat pentru montaj in interior, in spatii uscate si protejate.

Ce elemente sunt incluse pentru organizarea aparatajului?

Tabloul include sine DIN detasabile, panouri frontale, borne pentru nul si protectie, usa metalica cu maner rotativ si flansa superioara pentru introducerea cablurilor.

Pentru ce nivel de curent poate fi utilizat?

Este destinat tablourilor de distributie secundara de pana la 160 A, cu alegerea aparatajului si a configuratiei realizata conform proiectului electric.
