Descriere

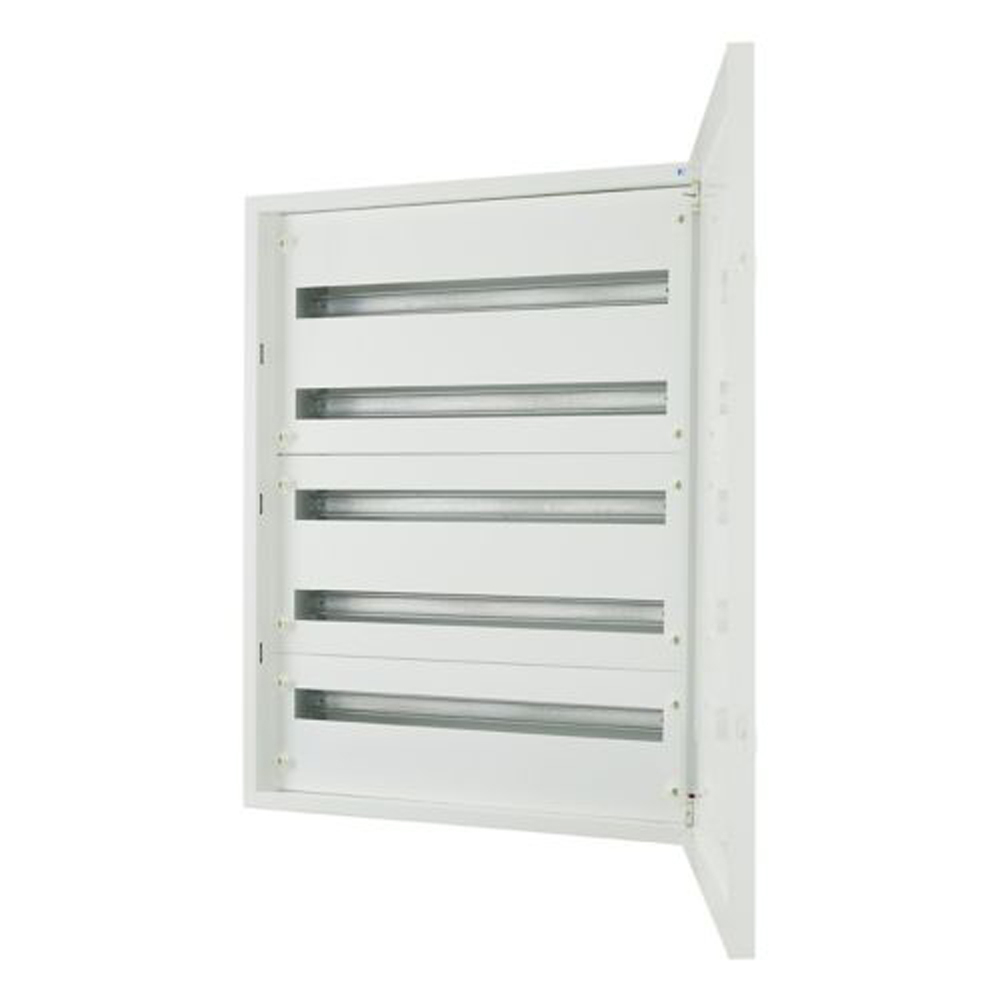

Tabloul metalic incastrat este destinat realizarii distributiilor electrice de interior cu numeroase aparate modulare. Configuratia cu 5 randuri a cate 33 module ofera o capacitate totala de 165 module, fiind potrivita pentru instalatii rezidentiale extinse, spatii comerciale, cladiri administrative sau aplicatii in care este necesara gruparea clara a circuitelor de protectie, comanda si distributie.

Constructia este realizata din tabla de otel vopsita in camp electrostatic, cu finisaj alb RAL 9016. Tabloul are dimensiuni exterioare de 930 x 760 x 140 mm, greutate de 18,6 kg si este prevazut cu grad de protectie IP30, clasa de protectie I si rezistenta la impact IK07. Tensiunea nominala AC este de 415 V, iar frecventa nominala este de 50/60 Hz. Produsul respecta cerintele IEC/EN 61439-1, IEC/EN 61439-3 si IEC/EN 62208, fiind conform RoHS.

Pentru echipare, tabloul include cuva pentru perete cu rama de usa, usa plina cu inchidere rotativa in trei puncte, cadru cu sine DIN, panouri frontale si borne pentru nul si conductor de protectie. Sunt disponibile 5 randuri pentru aparataj modular, iar conexiunile N si PE sunt realizate prin borne cu surub, fiecare cu 2 conexiuni de 25 mm2 si 58 conexiuni de 16 mm2. Intrarea cablurilor se poate face prin partea superioara si inferioara a carcasei.

Montajul se realizeaza incastrat, inclusiv in pereti plini sau pereti cu gol, cu respectarea dimensiunilor de montaj si a instructiunilor de instalare. Este destinat exclusiv utilizarii la interior, la temperaturi ambientale intre -5 si +40 grade C. Echiparea cu protectii, aparate de comanda si conductoare trebuie efectuata de personal calificat, cu alimentarea intrerupta si cu respectarea normelor aplicabile pentru tablouri electrice si instalatii de joasa tensiune.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are o capacitate totala de 165 module, distribuite pe 5 randuri a cate 33 module.

Este potrivit pentru montaj incastrat?

Da. Este proiectat pentru montaj incastrat, inclusiv in pereti plini sau pereti cu gol, in aplicatii de interior.

Ce grad de protectie are?

Tabloul are grad de protectie IP30 si este destinat utilizarii la interior.

Ce include echiparea de baza?

Include cuva cu rama de usa, usa plina cu inchidere rotativa in trei puncte, cadru cu sine DIN, panouri frontale si borne cu surub pentru nul si conductor de protectie.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt 930 mm inaltime, 760 mm latime si 140 mm adancime.
