Descriere

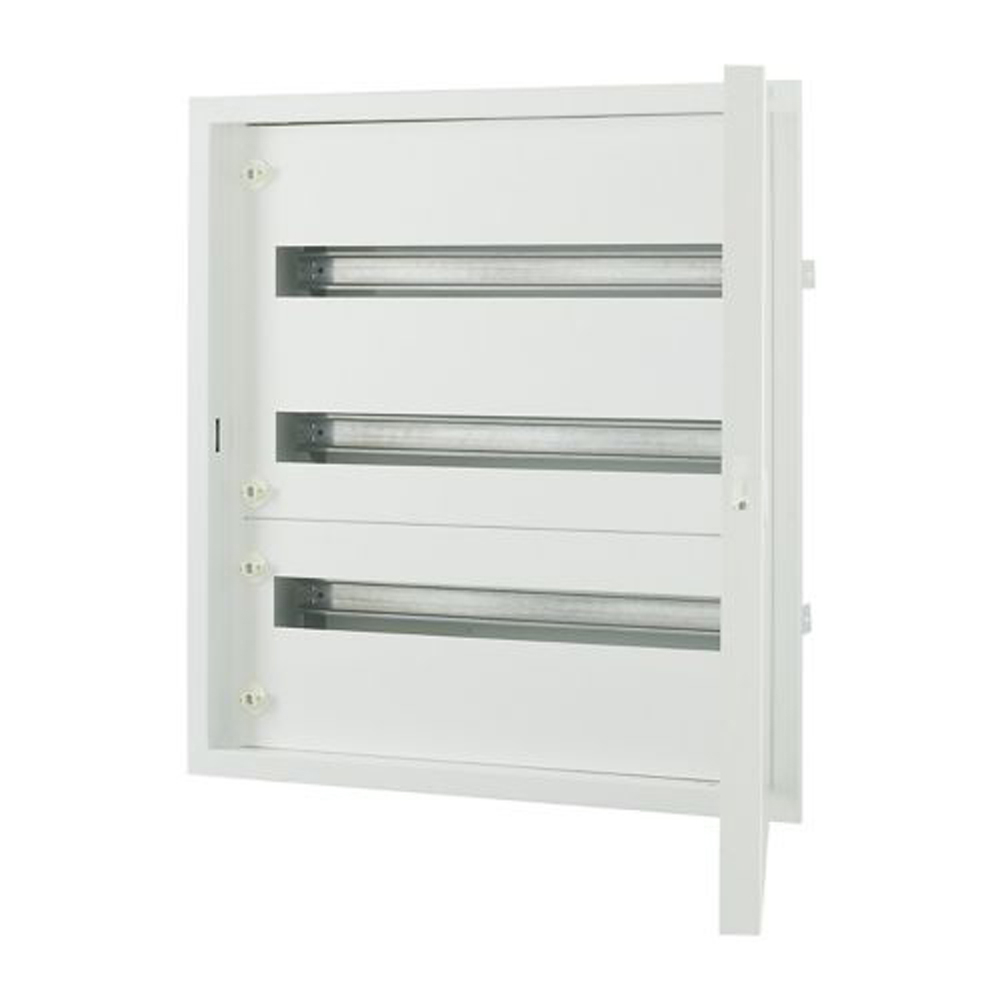

Tabloul metalic incastrat este destinat realizarii distributiilor electrice modulare in cladiri rezidentiale si comerciale. Ofera 72 de module dispuse pe 3 randuri, cu cate 24 de module pe rand, fiind adecvat pentru montarea aparatajului modular de protectie, comanda si distributie pe sina DIN. Constructia incastrata permite o integrare ordonata in perete si pastreaza accesul facil la echipamentele din interior.

Echipamentul este proiectat conform IEC/EN 61439-1, IEC/EN 61439-3 si EN 62208. Are grad de protectie IP30 conform EN 60529, clasa de protectie I si nivel de rezistenta la impact IK07 sau IK08, in functie de configuratia constructiva. Tensiunea nominala este de 240/415 V AC, la 50/60 Hz, iar tensiunea nominala de izolatie este de 415 V AC. Domeniul curentului nominal este de maximum 125/160 A, in functie de intrerupatorul de alimentare utilizat. Puterea maxima disipata admisa pentru aparatajul instalat este de 69 W la o temperatura ambianta de 35 grade C.

Carcasa, usa si panourile frontale sunt realizate din tabla de otel cu finisaj prin vopsire in pulbere poliesterica, in culoare alb RAL 9016. Cadrul cu sine DIN este din tabla de otel zincata si poate fi demontat, facilitand echiparea tabloului inaintea fixarii definitive sau interventiile ulterioare. Distanta dintre sinele DIN este de 150 mm, iar spatiul disponibil sub sina contribuie la organizarea conductoarelor. Pentru instalatii de maximum 63 A, sunt prevazute borne N pentru 2 x 25 mm2 plus 9 x 16 mm2 si borne PE pentru 2 x 25 mm2 plus 27 x 16 mm2.

Montajul se realizeaza incastrat, in perete, cu respectarea dimensiunilor de montaj, a conditiilor locale de constructie si a traseelor de cabluri. Intrarea cablurilor se poate face prin decuparile disponibile in partea superioara si inferioara. Conectarea, echiparea cu aparataj modular, legarea la PE si verificarea finala trebuie efectuate numai de personal calificat, cu alimentarea electrica intrerupta. Gradul IP30 este destinat utilizarii la interior; pentru protectie sporita fata de patrunderea corpurilor solide si a picaturilor verticale de apa este necesar un kit de etansare compatibil.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 72 module, organizate pe 3 randuri a cate 24 module fiecare.

Este potrivit pentru montaj incastrat?

Da. Este o varianta destinata montajului incastrat in perete, pentru realizarea distributiilor electrice modulare.

Ce grad de protectie are?

Are grad de protectie IP30, recomandat pentru utilizare la interior, in conditii corespunzatoare acestui nivel de protectie.

Ce aparataj se poate monta in interior?

Poate fi echipat cu aparataj modular pe sina DIN, precum intrerupatoare automate, intrerupatoare diferentiale, protectii la supratensiune, contactoare, relee si alte dispozitive compatibile cu proiectul instalatiei.

Sunt incluse borne pentru nul si protectie?

Da. Pentru instalatii de maximum 63 A sunt prevazute borne N si PE, cu configuratia indicata in datele tehnice ale produsului.
