Descriere

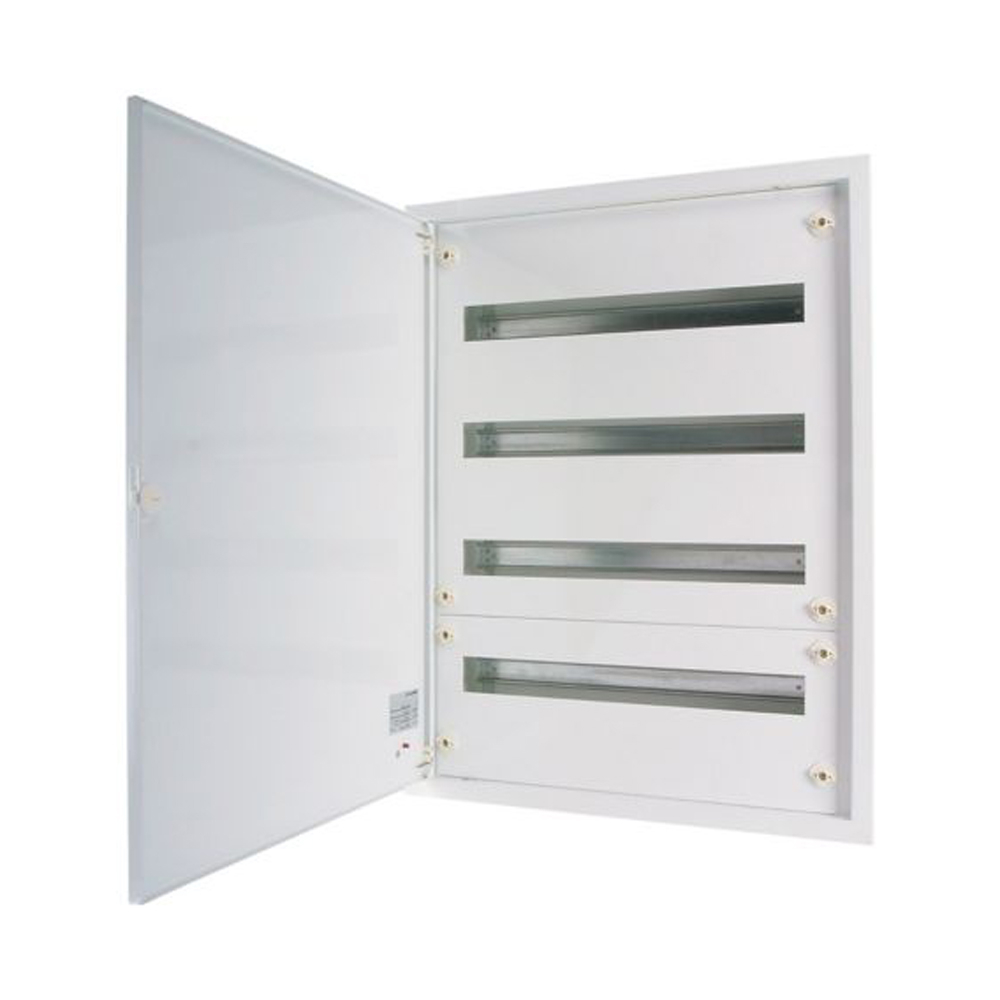

Tabloul metalic este o solutie completa pentru realizarea distributiei electrice in cladiri rezidentiale, comerciale sau tertiare. Este destinat montajului incastrat si ofera spatiu pentru aparataj modular, fiind potrivit pentru organizarea circuitelor de iluminat, prize, protectie, comanda sau distributie pe mai multe zone. Constructia inchisa, cu usa metalica alba si maner rotativ, asigura un aspect ingrijit dupa integrarea in perete.

Configuratia include 4 randuri a cate 24 module, pentru un total de 96 module. Carcasa, usa si plastroanele frontale sunt realizate din tabla de otel cu acoperire in pulbere poliesterica, in culoare alba RAL 9016. Gradul de protectie este IP30, clasa de protectie este I, tensiunea nominala este de 240/415 V AC la 50/60 Hz, iar tensiunea nominala de izolatie este de 415 V. Produsul este proiectat conform EN 61439-1, EN 61439-3 si EN 62208. Distanta dintre sinele DIN este de 150 mm, iar puterea maxima disipata admisa pentru aparatajul instalat este de 94 W la o diferenta de temperatura de 35 grade C.

Livrarea include cutia pentru incastrare cu rama de usa, usa metalica, rame de montaj cu sine DIN detasabile, plastroane frontale si borne N/PE preasamblate, fara reducerea spatiului modular disponibil. Cutia are spate utilizabil ca plan de fixare, patru console laterale de montaj, intrari de cablu cu decupaje usor de indepartat in partea inferioara si doua placi pentru intrarea cablurilor in partea superioara. Adancimea cutiei de perete este de 127 mm. Aparatajul modular de 45 mm se monteaza pe sinele DIN, iar plastroanele metalice realizeaza contact electric cu carcasa prin sistemul de fixare dedicat.

Tabloul se utilizeaza in interior, in conditii compatibile cu protectia IP30, fara expunere directa la apa, praf abundent sau medii corozive. Domeniul nominal de curent este de pana la 125/160 A, in functie de aparatul de intrare ales, iar bornele N/PE sunt destinate curentilor de pana la 63 A. Montajul in perete, cablarea, conectarea conductoarelor de protectie si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate de 96 module, organizate pe 4 randuri a cate 24 module.

Este potrivit pentru montaj incastrat?

Da. Este conceput pentru montaj incastrat si se livreaza cu cutie de perete, rama de usa si accesorii de fixare.

Ce componente sunt incluse?

Sunt incluse usa metalica alba, rame de montaj cu sine DIN detasabile, plastroane frontale si borne pentru nul si protectie.

Ce grad de protectie are?

Tabloul are grad de protectie IP30 si este destinat utilizarii la interior, in medii fara expunere directa la apa sau praf excesiv.

Care este tensiunea nominala?

Tensiunea nominala este de 240/415 V AC, la frecventa de 50/60 Hz.
