Descriere

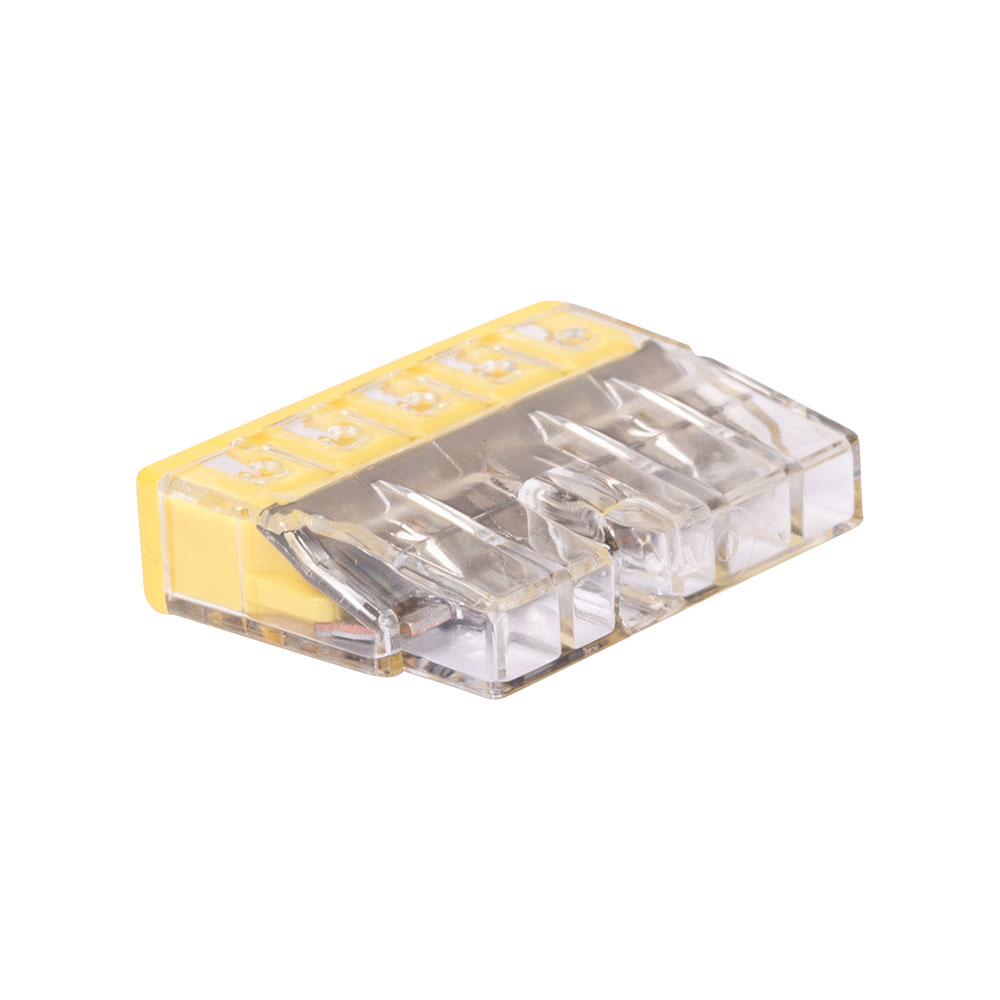

Clema compacta pentru realizarea rapida a conexiunilor electrice in doze de derivatie, corpuri de iluminat si alte aplicatii de instalatii interioare. Dispune de 5 puncte de conectare pentru un singur potential electric, permitand interconectarea mai multor conductori in acelasi punct. Constructia compacta, cu carcasa transparenta si capac galben, ajuta la verificarea vizuala a introducerii corecte a conductorului.

Conectarea se realizeaza prin tehnologia Push Wire, prin introducerea directa a conductorilor rigizi din cupru. Sectiunea acceptata pentru conductor rigid este de 0.5-2.5 mm2, iar clema are 5 puncte de conectare. Valorile nominale conform IEC EN 60998 sunt 450 V, 24 A si tensiune nominala de impuls 4 kV, pentru categoria de supratensiune II si gradul de poluare 2. Dimensiunile sunt de aproximativ 22 mm latime, 5.8 mm inaltime si 16.7 mm adancime, iar masa este de circa 1.6 g.

Pentru montaj, conductorul rigid se dezizoleaza pe o lungime de 11 mm si se introduce pana la opritor. Carcasa transparenta si zona de control permit verificarea vizuala a pozitiei conductorului si a lungimii corecte de dezizolare. Clema are intrare laterala a conductorilor si punct de testare amplasat pe partea opusa intrarilor, util pentru efectuarea masuratorilor in instalatie. Pentru demontare, conductorul se tine ferm, iar clema se extrage prin miscari alternative de rotire si tragere usoara.

Produsul este destinat conductorilor rigizi; nu trebuie utilizat pentru conductori flexibili sau semirigizi daca nu sunt indeplinite conditiile de conectare indicate de producator. Temperatura maxima a aerului ambiant este de 60 grade C, cu marcaj T60 conform EN 60998, iar temperatura de utilizare continua indicata este de pana la 105 grade C. Carcasa are clasa de inflamabilitate UL94 V2. Pentru conductori din aluminiu sunt necesare pregatirea specifica a conductorului si utilizarea pastei de contact dedicate, cu adaptarea curentului nominal la conductivitatea aluminiului.

Intrebari frecvente

Pentru ce tip de conductori este destinata clema?

Clema este destinata conductorilor rigizi, in special conductori din cupru cu sectiunea intre 0.5 si 2.5 mm2.

Cati conductori pot fi conectati?

Are 5 puncte de conectare, toate aferente aceluiasi potential electric.

Care sunt valorile electrice nominale?

Valorile nominale conform IEC EN 60998 sunt 450 V si 24 A, cu tensiune nominala de impuls de 4 kV.

Cum se realizeaza conectarea conductorului?

Se dezizoleaza conductorul rigid pe 11 mm si se introduce direct pana la opritor, prin sistemul Push Wire.

Poate fi folosita pentru conductori semirigizi sau flexibili?

Nu. Este destinata conductorilor rigizi; pentru conductori semirigizi sau flexibili trebuie aleasa o clema compatibila explicit cu aceste tipuri de conductori.
