Descriere

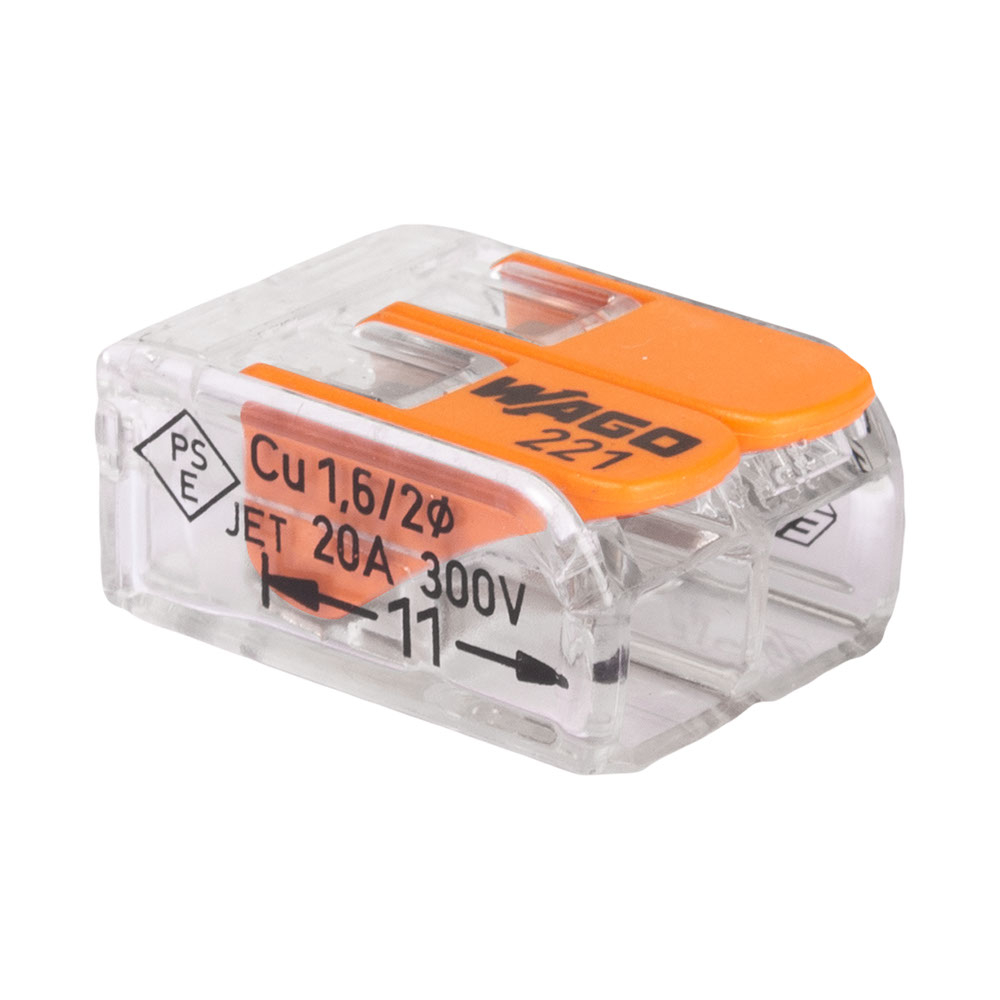

Clema de legatura compacta cu 2 poli este destinata realizarii conexiunilor electrice intre conductori de cupru, in doze, corpuri de iluminat, tablouri sau alte aplicatii de instalatii. Sistemul de prindere cu parghii permite conectarea si deconectarea rapida, fara utilizarea unor scule speciale. Carcasa transparenta ajuta la controlul vizual al introducerii corecte a conductorilor, iar cele doua puncte de test permit efectuarea verificarilor dupa montaj.

Conectorul are 2 puncte de conectare pentru un singur potential si utilizeaza tehnologia de conectare cu arc. Este compatibil cu conductori rigizi si multifilari cu sectiunea de 0.2-4 mm2, precum si cu conductori flexibili cu sectiunea de 0.14-4 mm2, echivalent AWG 24-12. Valorile nominale conform IEC EN sunt 450 V si 32 A, cu tensiune nominala de impuls de 4 kV. Dimensiunile sunt de aproximativ 13.2 mm latime, 8.6 mm inaltime si 18.8 mm adancime, iar greutatea este de circa 1.7 g.

Pentru montaj, conductorul se dezizoleaza pe o lungime de 11 mm. Se ridica parghia, se introduce conductorul pana la opritor, apoi se coboara parghia pana cand aceasta ramane la nivel cu carcasa. Intrarea laterala a conductorilor sustine o cablare ordonata in spatii restranse. Clema poate conecta tipuri diferite de conductori de cupru, inclusiv rigizi, multifilari si flexibili, in limitele sectiunilor admise.

Produsul are carcasa transparenta si elemente de actionare portocalii, clasa de inflamabilitate UL94 V2 si marcaj de temperatura T85 conform EN 60998. Temperatura maxima a aerului ambiant in functionare este de 85 grade C, iar temperatura de utilizare continua poate ajunge la 105 grade C. Conexiunile trebuie executate numai cu circuitul scos de sub tensiune, cu conductori corect dezizolati si incadrati in domeniile admise de sectiune, tensiune si curent.

Intrebari frecvente

Ce tipuri de conductori pot fi conectati cu aceasta clema?

Clema este destinata conductorilor de cupru. Accepta conductori rigizi si multifilari cu sectiunea de 0.2-4 mm2, precum si conductori flexibili cu sectiunea de 0.14-4 mm2.

Cum se monteaza conductorii in clema?

Se dezizoleaza conductorul pe 11 mm, se ridica parghia, se introduce conductorul pana la opritor si se coboara parghia. Montajul trebuie realizat exclusiv cu instalatia electrica fara tensiune.

Care sunt valorile electrice nominale?

Valorile nominale conform IEC EN sunt 450 V si 32 A. Tensiunea nominala de impuls este de 4 kV.

Carcasa transparenta are un rol practic?

Da. Carcasa transparenta permite verificarea vizuala a pozitionarii conductorului in clema. De asemenea, produsul dispune de doua puncte de test pentru verificari electrice dupa instalare.

Poate fi utilizata la temperaturi ridicate?

Temperatura maxima a aerului ambiant in functionare este de 85 grade C, iar temperatura de utilizare continua declarata este de pana la 105 grade C. Respecta intotdeauna conditiile generale ale instalatiei si limitele electrice admise.
