Descriere

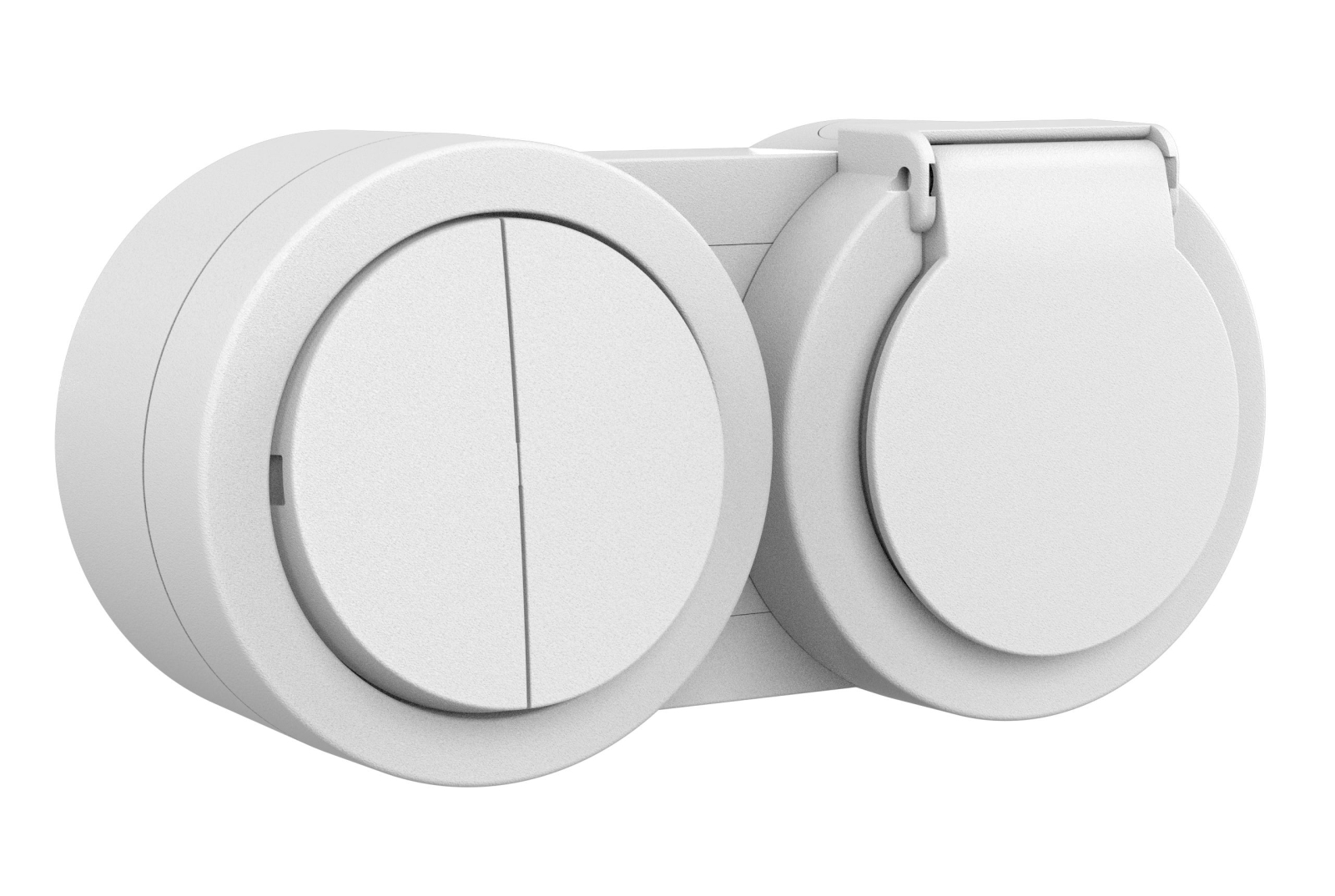

Priza cu capac si comutator aplicat din gama Xone reuneste intr-un singur corp doua functii utile: alimentarea unui consumator prin priza Schuko cu contact de protectie si comanda unui circuit prin comutator. Constructia pentru montaj aparent este recomandata acolo unde nu se doreste sau nu este posibila realizarea unei instalatii ingropate, inclusiv in garaje, spatii tehnice, ateliere, magazii, anexe sau zone protejate de exterior.

Ansamblul este prevazut pentru alimentare la 250V si curent nominal de 16A, avand grad de protectie IP54. Carcasa alba include 2 module si are dimensiunile de 75 x 151 x 51.7 mm. Priza este echipata cu capac, care contribuie la protejarea zonei de contact atunci cand aceasta nu este utilizata. Gradul IP54 indica protectie la patrunderea prafului in cantitate daunatoare si la stropirea cu apa din orice directie.

Montajul se realizeaza aparent, direct pe o suprafata plana si stabila. Pentru conectare se utilizeaza conductori cu sectiunea de 1.5 pana la 2.5 mm2, dimensionati corespunzator circuitului si protectiei din tablou. Dispunerea combinata economiseste spatiu si permite realizarea in acelasi punct a unei prize protejate cu capac si a unei comenzi de tip comutator.

Instalarea trebuie efectuata numai cu circuitul scos de sub tensiune si de personal calificat. Produsul trebuie utilizat in limitele tensiunii, curentului nominal si gradului de protectie indicate. Pentru mentinerea protectiei IP54, carcasa, capacul si intrarile de cablu trebuie montate corect, iar echipamentul nu trebuie utilizat scufundat in apa sau expus direct si permanent la intemperii.

Intrebari frecvente

Ce functii include ansamblul aplicat?

Include o priza Schuko cu contact de protectie si capac, impreuna cu un comutator, montate intr-o singura carcasa pentru instalatie aparenta.

Care sunt parametrii electrici ai produsului?

Ansamblul este destinat alimentarii la 250V si are curent nominal de 16A.

Ce inseamna protectia IP54?

IP54 indica protectie la patrunderea prafului in cantitate daunatoare si protectie la stropirea cu apa din orice directie. Nu este destinat scufundarii in apa.

Unde poate fi montata aceasta combinatie priza si comutator?

Este adecvata pentru montaj aparent pe pereti in spatii tehnice, garaje, ateliere, magazii, anexe si alte zone unde este necesara o protectie suplimentara la praf si stropi de apa.

Ce sectiune de conductori poate fi utilizata la conectare?

Conectarea se realizeaza cu conductori cu sectiunea cuprinsa intre 1.5 si 2.5 mm2, in functie de configuratia instalatiei si de circuitul protejat.
