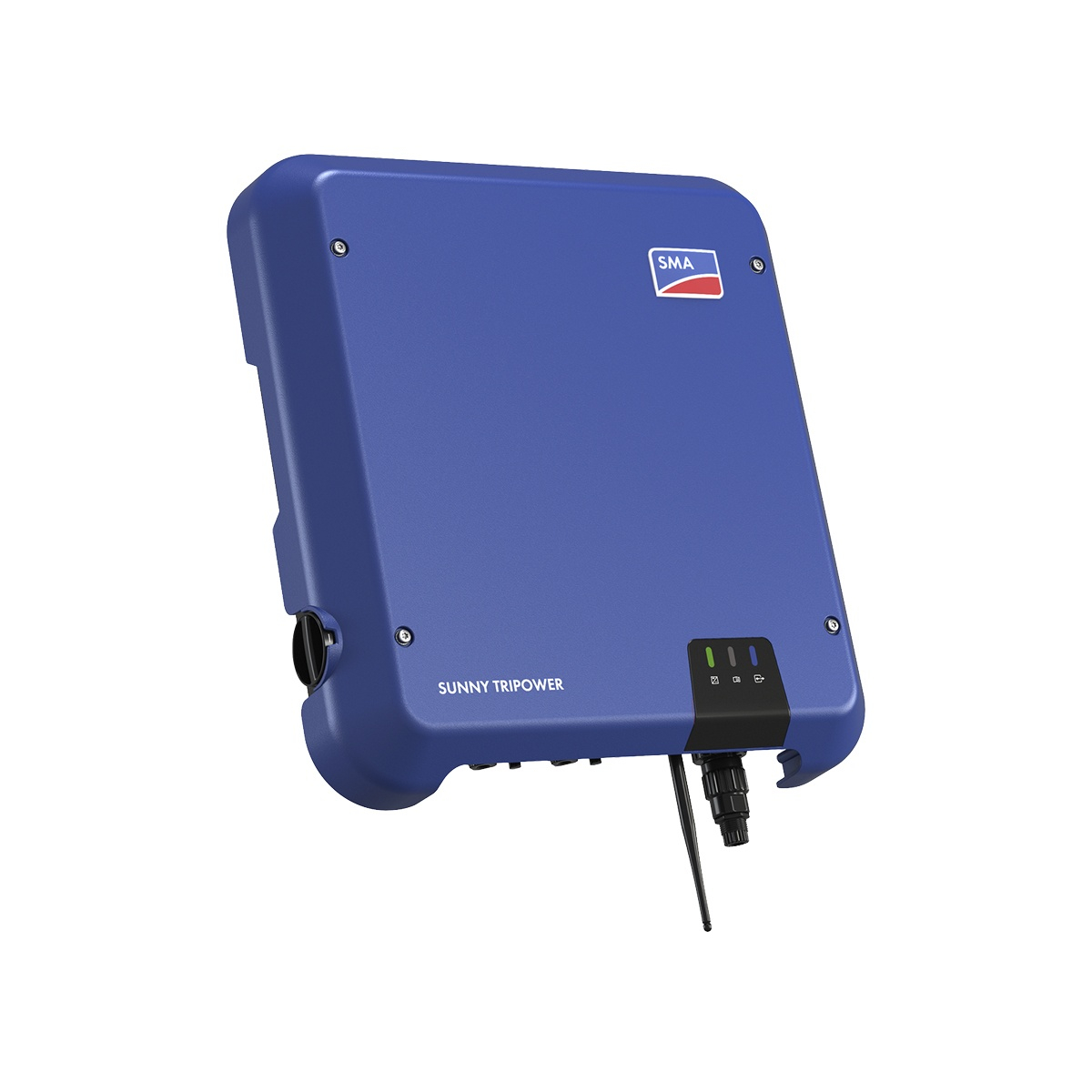

Acest invertor fotovoltaic trifazat fara transformator este destinat conversiei energiei produse de panourile solare in curent alternativ compatibil cu reteaua publica. Este o solutie pentru sisteme fotovoltaice conectate la retea, amplasate la interior sau exterior, in proiecte rezidentiale si aplicatii comerciale de mica putere. Cele doua trackere MPPT independente permit gestionarea a doua siruri de module cu orientari sau conditii de iradiere diferite, in limitele electrice admise.

Puterea nominala AC este de 3000 W, iar puterea aparenta maxima este de 3000 VA. Invertorul admite o putere maxima a generatorului fotovoltaic de 6000 Wp, tensiune DC maxima de 850 V si domeniu de functionare MPP intre 140 V si 800 V. Tensiunea nominala de intrare este de 580 V, tensiunea de pornire este 175 V, iar tensiunea minima de intrare este 125 V. Fiecare intrare MPP suporta un curent maxim de 12 A si curent de scurtcircuit de pana la 18 A. La iesire functioneaza trifazat in retele 3 N PE, inclusiv 230 V si 400 V, cu frecventa nominala de 50 Hz. Randamentul maxim este de 98,2%, iar randamentul european ponderat este de 96,5%.

Conectarea sirurilor fotovoltaice se realizeaza prin conectori DC SUNCLIX, cate un sir pentru fiecare tracker MPP. Racordarea la reteaua electrica se face prin conector AC, iar intrerupatorul de separare DC este integrat. Pentru configurare, monitorizare si integrare in sistem sunt disponibile server web integrat, WLAN 2,4 GHz, Speedwire bazat pe Ethernet, Webconnect, RS485 si interfata Modbus. Comunicatia Webconnect permite transmiterea directa a datelor catre platformele de monitorizare compatibile, iar Modbus poate fi utilizat pentru citirea valorilor, setarea parametrilor si comenzi de control in aplicatii de automatizare.

Carcasa are dimensiunile de 435 x 470 x 176 mm, greutatea de 17 kg si grad de protectie IP65. Racirea se face prin convectie, iar intervalul de temperatura de functionare este intre minus 25 grade C si plus 60 grade C. Montajul trebuie realizat pe o suprafata solida, cu ventilatie suficienta, fara expunere directa prelungita la soare si cu acces liber la intrerupatorul DC. Echipamentul include protectie la polaritate inversa DC, monitorizare a izolatiei si a curentului rezidual, supraveghere de retea, protectie la scurtcircuit pe partea AC si functie anti insularizare. Instalarea, punerea in functiune si configurarea parametrilor de retea trebuie efectuate de personal calificat, conform documentatiei tehnice si reglementarilor locale.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest invertor?
Este destinat instalatiilor fotovoltaice trifazate conectate la reteaua publica, pentru aplicatii rezidentiale si comerciale de mica putere.

Cate trackere MPPT are invertorul?
Are doua intrari MPP independente, fiecare permitand conectarea unui sir fotovoltaic in limitele electrice specificate.

Care este tensiunea DC maxima acceptata?
Tensiunea maxima de intrare DC este de 850 V. Domeniul de urmarire MPP este intre 140 V si 800 V.

Poate fi montat la exterior?
Da. Carcasa are grad de protectie IP65 si produsul este adecvat pentru montaj la interior sau exterior, cu respectarea cerintelor de amplasare, ventilatie si protectie fata de radiatia solara directa.

Ce optiuni de comunicatie sunt disponibile?
Echipamentul dispune de WLAN, Speedwire pe Ethernet, Webconnect, RS485, Modbus si server web integrat pentru configurare si monitorizare.
