Descriere

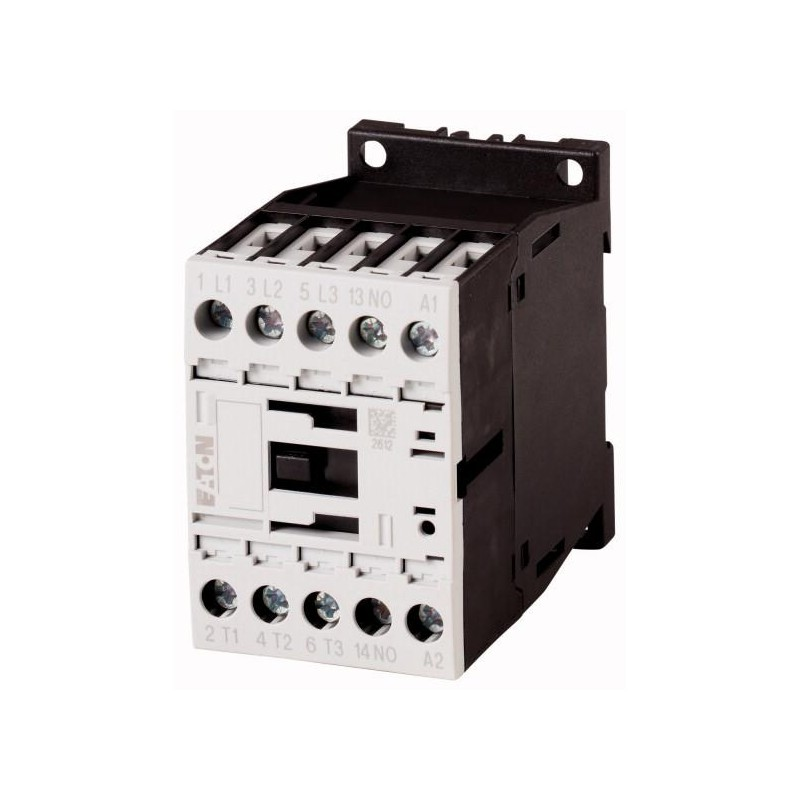

Acest contactor industrial este destinat comenzii si conectarii/deconectarii la distanta a circuitelor de putere in instalatii de automatizare. Configuratia cu 3 contacte principale normal deschise il recomanda pentru comanda motoarelor trifazate, a echipamentelor de ventilatie, pompelor, sistemelor de incalzire sau altor consumatori compatibili cu regimul de utilizare ales. Contactul auxiliar normal deschis integrat poate fi utilizat pentru semnalizare, autoretinere sau interblocari in circuitul de comanda.

Aparatul are curent operational nominal de 12 A in categoria AC-3 la 380/400/415 V si poate comanda o putere operationala de pana la 5,5 kW la 380/400 V, 50 Hz, in categoria AC-3. Pentru categoria AC-1, curentul operational nominal este de 22 A la 380/400/415 V. Bobina este pentru alimentare in curent alternativ la 230 V, 50 Hz, respectiv 240 V, 60 Hz. Contactele principale sunt 3 normal deschise, iar contactele auxiliare includ 1 normal deschis si niciun contact auxiliar normal inchis. Tensiunea nominala de izolatie este de 690 V.

Conectarea circuitului principal si a circuitului de comanda se realizeaza prin borne cu surub. Contactorul poate fi montat pe sina DIN TS35 sau fixat cu suruburi pe panou, in functie de configuratia tabloului. Dimensiunile compacte de aproximativ 45 x 68 x 75 mm permit integrarea eficienta in tablouri de automatizare si distributie. Pentru functionare corecta, conductoarele, protectia la scurtcircuit si releul termic, atunci cand se comanda un motor, trebuie selectate conform curentului sarcinii si schemei electrice.

Produsul este destinat utilizarii in circuite de curent alternativ si trebuie instalat numai de personal calificat, cu alimentarea intrerupta si verificata inainte de interventie. Are categoria de supratensiune III si gradul de poluare 3, fiind adecvat pentru aplicatii industriale in conditii corespunzatoare de montaj in tablou. Respecta cerintele CE si RoHS. Se recomanda protejarea corespunzatoare a circuitului prin aparate de protectie coordonate si respectarea tensiunii nominale a bobinei pentru a evita functionarea necorespunzatoare.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor?

Este potrivit pentru comanda circuitelor de putere in automatizari, inclusiv pentru motoare trifazate, pompe, ventilatoare, sisteme de incalzire si alte sarcini compatibile cu parametrii AC-3 sau AC-1.

Ce tensiune necesita bobina de comanda?

Bobina este alimentata la 230 V AC, 50 Hz. La 60 Hz, tensiunea nominala de comanda este 240 V AC.

Care este puterea maxima a motorului comandat?

In categoria de utilizare AC-3, la 380/400 V si 50 Hz, contactorul este dimensionat pentru o putere operationala de pana la 5,5 kW.

Are contact auxiliar integrat?

Da. Include un contact auxiliar normal deschis, util pentru autoretinere, semnalizare de stare sau interblocari in circuitul de comanda.

Cum se monteaza contactorul?

Poate fi montat pe sina DIN TS35 sau fixat cu suruburi pe panou. Conexiunile electrice se realizeaza prin borne cu surub.
