Descriere

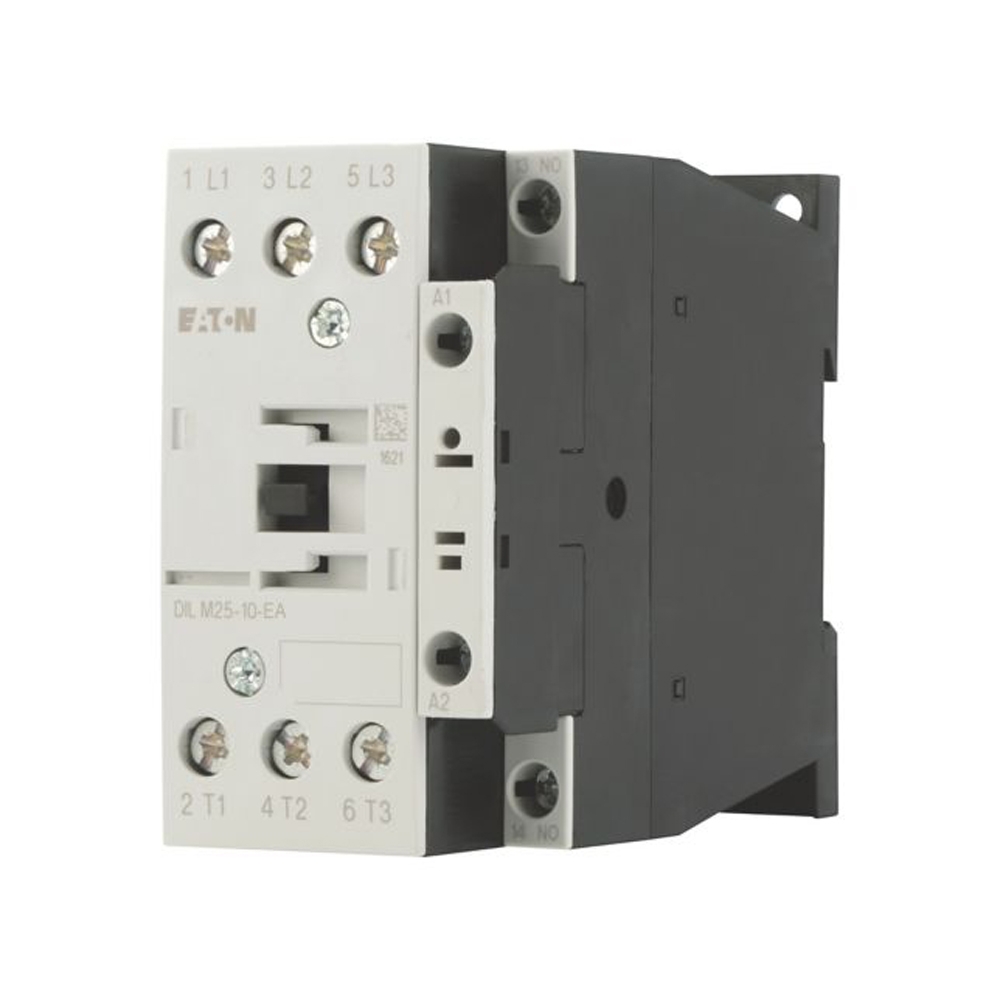

Acest contactor industrial este destinat comenzii electrice a circuitelor de putere din tablouri de automatizare si distributie. Configuratia cu 3 poli principali permite comanda sarcinilor trifazate, iar contactul auxiliar normal deschis poate fi utilizat pentru autoretinere, semnalizare de stare sau interconditionari in circuitul de comanda.

Pentru regimul AC-3 la 380/400/415 V, curentul operational nominal este de 25 A, iar puterea operationala nominala este de 11 kW la 380/400 V si 50 Hz. In categoria AC-1, la 380/400/415 V, curentul operational nominal ajunge la 45 A. Bobina de comanda functioneaza in curent continuu, cu tensiune nominala de alimentare intre 24 VDC si 27 VDC. Aparatul are 3 poli principali, 1 contact auxiliar normal deschis si niciun contact auxiliar normal inchis.

Conectarea conductoarelor se realizeaza prin borne cu surub, adecvate pentru integrarea in circuite de forta si comanda. Dimensiunile produsului sunt de 45 mm latime, 85 mm inaltime si 97 mm adancime, cu masa de aproximativ 0,534 kg. Inainte de instalare, se recomanda verificarea spatiului disponibil in tablou, a sectiunii conductoarelor si a configuratiei schemei electrice.

Produsul este marcat CE si este conform RoHS. Montajul, cablarea, alegerea protectiilor la scurtcircuit si punerea in functiune trebuie realizate de personal calificat, cu alimentarea complet intrerupta. Bobina trebuie alimentata exclusiv in domeniul 24-27 VDC, iar sarcina comandata trebuie selectata in functie de categoria de utilizare si de valorile nominale ale contactorului.

Intrebari frecvente

Pentru ce tip de sarcini poate fi utilizat acest contactor?

Este destinat comenzii circuitelor de putere, inclusiv sarcini trifazate. Pentru utilizare in regim AC-3, are curent operational nominal de 25 A la 380/400/415 V si putere operationala nominala de 11 kW la 380/400 V, 50 Hz.

Ce tensiune necesita bobina de comanda?

Bobina este pentru curent continuu si necesita o tensiune de comanda intre 24 VDC si 27 VDC. Nu trebuie alimentata cu tensiune alternativa.

Cate contacte auxiliare are?

Contactorul are un contact auxiliar normal deschis si nu are contacte auxiliare normal inchise.

Cum se realizeaza conectarea electrica?

Conectarea se face prin borne cu surub. Instalarea si alegerea protectiilor trebuie realizate conform schemei aplicatiei, de catre personal calificat.

Care sunt dimensiunile contactorului?

Produsul are 45 mm latime, 85 mm inaltime si 97 mm adancime.
