Descriere

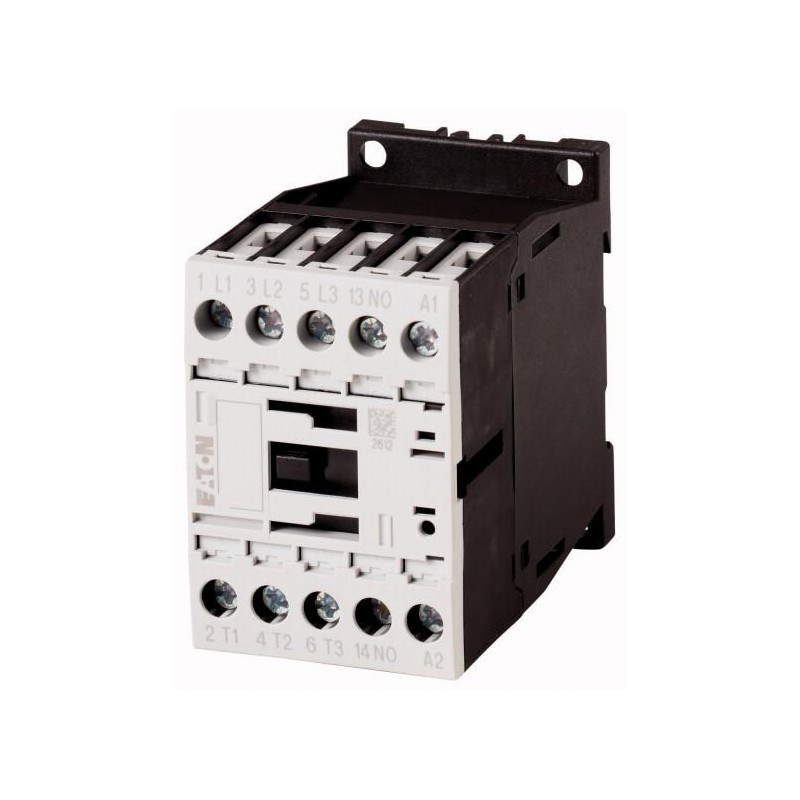

Acest contactor industrial este destinat comenzii sarcinilor de forta in instalatii de automatizare, in special pentru pornirea si oprirea motoarelor asincrone. Are trei contacte principale normal deschise si un contact auxiliar normal deschis, fiind potrivit pentru realizarea circuitelor de comanda, semnalizare sau autoretinere. Poate fi utilizat in aplicatii din tablouri electrice pentru utilaje, ventilatie, pompe, instalatii HVAC si alte echipamente cu actionare trifazata.

Bobina de comanda functioneaza la 24 V AC, 50 Hz. Curentul operational nominal este de 12 A in categoria de utilizare AC-3 la 220 pana la 440 V AC, respectiv 10 A la 500 V AC si 7 A la 660 pana la 690 V AC. Pentru sarcini rezistive sau usor inductive, curentul operational in AC-1 este de 22 A la 380 pana la 415 V AC. Puterea nominala pentru motoare in AC-3 este de 5,5 kW la 380 pana la 400 V si 50 Hz, 4 kW la 240 V, 7 kW la 415 V, 7,5 kW la 440 V, 7 kW la 500 V si 6,5 kW la 690 V. Tensiunea operationala maxima este 690 V AC, tensiunea nominala de izolatie este 690 V, iar tensiunea nominala de tinere la impuls este 8 kV.

Conectarea circuitului principal, a bobinei si a contactului auxiliar se realizeaza prin borne cu surub. Bornele principale accepta conductori rigizi de 1 x 0,75 pana la 4 mm2 sau 2 x 0,75 pana la 2,5 mm2, iar pentru conductori flexibili cu ferula sunt admise sectiuni de 0,75 pana la 2,5 mm2. Lungimea recomandata de dezizolare este de 10 mm, iar cuplul de strangere pentru borne este de 1,2 Nm. Echipamentul are dimensiuni compacte de 75 x 45 x 68 mm si greutatea de aproximativ 0,24 kg, facilitand integrarea in tablouri de automatizare.

Contactorul are grad de protectie IP20 si protectie impotriva atingerii directe din fata conform EN 50274, astfel ca trebuie montat intr-un tablou sau intr-o carcasa adecvata aplicatiei. Functioneaza la temperaturi ambientale intre -25 grade C si 60 grade C, pana la altitudinea de 2000 m, cu grad de poluare 3. Respecta cerintele standardelor IEC si EN 60947-4-1, este marcat CE si este adecvat pentru categorii de utilizare AC-1, AC-3 si AC-4. Dimensionarea protectiei la scurtcircuit, calculul termic al tabloului si verificarea compatibilitatii cu sarcina trebuie realizate de personal calificat, conform documentatiei instalatiei.

Intrebari frecvente

Pentru ce tip de aplicatii este recomandat acest contactor?

Este recomandat pentru comanda motoarelor trifazate si a altor sarcini de forta din tablouri de automatizare, inclusiv pompe, ventilatoare, instalatii HVAC si utilaje.

Ce tensiune necesita bobina de comanda?

Bobina de comanda este proiectata pentru alimentare la 24 V AC, cu frecventa de 50 Hz.

Care este puterea maxima a motorului la 400 V?

In categoria de utilizare AC-3, puterea operationala nominala este de 5,5 kW la 380 pana la 400 V AC si 50 Hz.

Cum se realizeaza conectarea conductoarelor?

Conectarea se face prin borne cu surub. Pentru siguranta si fiabilitate, conductoarele trebuie dezizolate la 10 mm si bornele trebuie stranse la cuplul indicat de 1,2 Nm.

Este necesara protectie suplimentara in instalatie?

Da. Contactorul trebuie utilizat impreuna cu protectii corect dimensionate la suprasarcina si scurtcircuit, iar instalarea trebuie efectuata intr-un tablou adecvat de personal calificat.
