Descriere

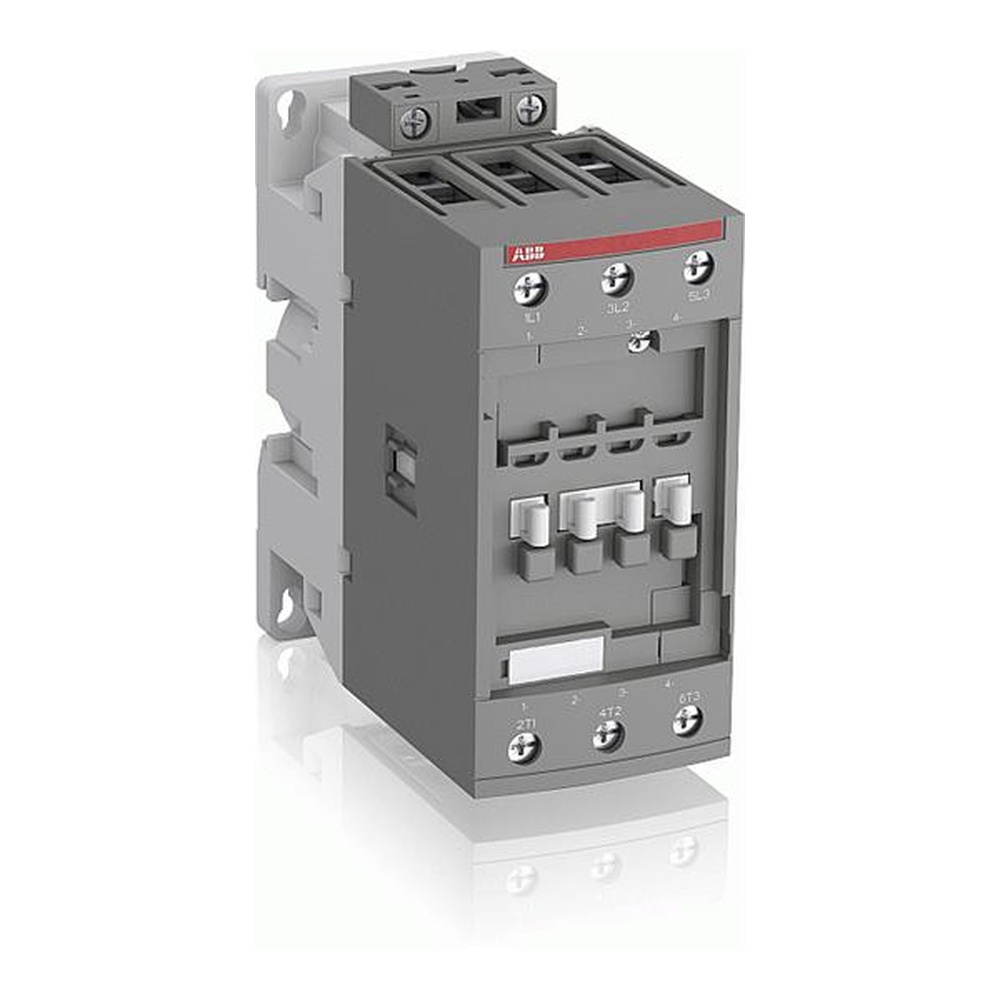

Contactorul industrial tripolar este conceput pentru comanda circuitelor de putere in tablouri electrice, automatizari industriale, instalatii HVAC, pompe, ventilatoare si alte aplicatii cu motoare trifazate. Constructia cu 3 contacte principale normal deschise permite conectarea si deconectarea sarcinilor trifazate, inclusiv sarcini neinductive sau usor inductive. Designul modular permite completarea instalatiei cu blocuri de contacte auxiliare montate frontal sau lateral si alte accesorii compatibile.

Aparatul are 3 poli principali normal deschisi, fara contacte auxiliare integrate. Este dimensionat pentru tensiune operationala de pana la 690 V AC si pana la 220 V DC. Curentul nominal de utilizare este de 65 A in categoria AC-3 si 105 A in categoria AC-1, iar puterea orientativa de comanda pentru motoare este de pana la 30 kW la 400 V AC in regim AC-3. Bobina electronica accepta alimentare de comanda intre 100 si 250 V AC la 50/60 Hz sau intre 100 si 250 V DC si include protectie interna la supratensiuni tranzitorii.

Conectarea se realizeaza prin borne cu surub. Pentru circuitul principal sunt acceptati conductori rigizi de 6 pana la 35 mm2 si conductori flexibili cu ferula de 4 pana la 35 mm2, in functie de configuratia de conexiune. Circuitul de comanda accepta conductori rigizi de 1 pana la 2,5 mm2, respectiv conductori flexibili cu ferula de 0,75 pana la 2,5 mm2. Echipamentul poate fi montat pe sina DIN sau pe panou, avand dimensiuni compacte de 55 mm latime, 111 mm adancime si 125,5 mm inaltime.

Gradul de protectie al bornelor principale este IP10, astfel ca produsul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia corespunzatoare impotriva atingerii accidentale si a influentelor de mediu. Temperatura ambientala de utilizare este intre -25 si 60 grade C atunci cand este asociat cu releu termic de suprasarcina, iar altitudinea maxima de operare este de 3000 m. Dimensionarea protectiilor, alegerea sectiunii conductoarelor, strangerea bornelor si punerea in functiune trebuie realizate de personal calificat, conform schemei electrice si normelor aplicabile.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest contactor industrial?

Este recomandat pentru comanda motoarelor trifazate, pompelor, ventilatoarelor, instalatiilor HVAC, utilajelor si altor circuite de putere din tablouri electrice si automatizari.

Ce tip de contacte principale are?

Are 3 contacte principale normal deschise. Nu include contacte auxiliare integrate, dar poate fi completat cu blocuri auxiliare compatibile, montate frontal sau lateral.

Ce tensiune este necesara pentru bobina de comanda?

Bobina electronica accepta o tensiune de comanda intre 100 si 250 V AC la 50/60 Hz sau intre 100 si 250 V DC, oferind flexibilitate in aplicatiile cu alimentare AC sau DC.

Poate comanda un motor de 30 kW?

Da, este dimensionat pentru comanda motoarelor de pana la 30 kW la 400 V AC in categoria de utilizare AC-3. Selectia finala trebuie facuta in functie de tipul sarcinii, tensiunea retelei si regimul de exploatare.

Cum se monteaza si ce protectie are bornele?

Se poate monta pe sina DIN sau pe panou si utilizeaza borne cu surub. Bornele principale au grad de protectie IP10, astfel ca instalarea trebuie realizata intr-un tablou sau intr-o carcasa de protectie adecvata.
