Descriere

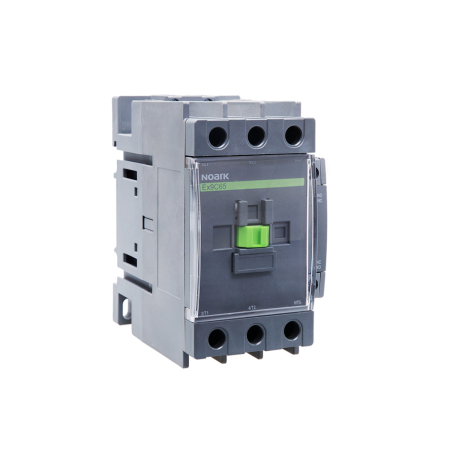

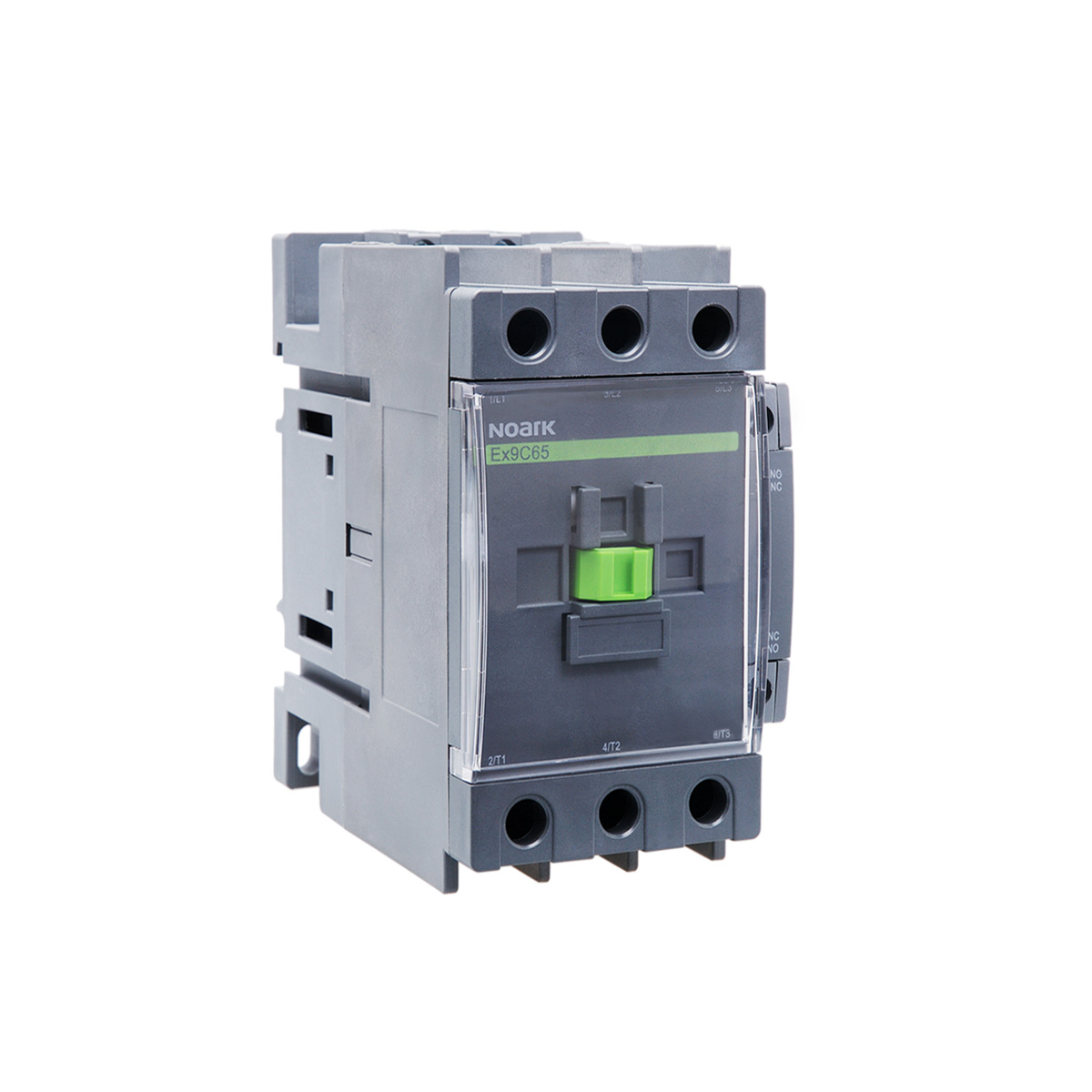

Acest contactor industrial este destinat comenzii la distanta si comutarii frecvente a circuitelor de forta in instalatii de automatizare, tablouri electrice, echipamente HVAC, pompe si aplicatii de actionare a motoarelor. Constructia cu 3 poli principali normal deschisi il recomanda pentru circuite trifazate, iar contactele auxiliare integrate pot fi utilizate pentru semnalizare, autoretinere sau interblocari in circuitul de comanda.

Bobina de comanda functioneaza la 230 V AC, 50 Hz. Aparatul are curent nominal de functionare de 80 A in categoria AC-1 la 400 V si 65 A in categoria AC-3 la 400 V. Pentru AC-3, puterea nominala de operare este de 30 kW la 400 V; aceeasi valoare de 65 A si 30 kW este indicata si pentru categoria AC-4 la 400 V. Contactele principale sunt 3 normal deschise, fara contacte principale normal inchise, iar contactele auxiliare incorporate sunt 1 normal deschis si 1 normal inchis. Pierderea de putere declarata este de 4,2 W.

Conectarea circuitului principal se realizeaza prin cleme pentru cablu. Contactul poate fi montat pe sina DIN de 35 mm sau 75 mm, precum si direct pe panou, in functie de configuratia tabloului. Pentru extinderea functiilor de comanda se pot utiliza contacte auxiliare cu montaj frontal sau lateral, iar pentru protectia la suprasarcina poate fi asociat cu relee termice compatibile din gama dedicata.

Selectarea aparatului trebuie facuta in functie de categoria reala de utilizare, puterea motorului, curentul sarcinii si tensiunea circuitului de comanda. Montajul, dimensionarea conductoarelor, alegerea protectiilor la scurtcircuit si reglajul releului termic trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune. Respectati schema de conectare, cuplurile de strangere si conditiile de exploatare prevazute in documentatia tehnica a producatorului.

Intrebari frecvente

Pentru ce aplicatii este recomandat acest contactor industrial?

Este destinat comenzii circuitelor de forta si sarcinilor trifazate, inclusiv motoare, pompe, ventilatie, HVAC, utilaje si instalatii de automatizare.

Ce tensiune necesita bobina de comanda?

Bobina de comanda este destinata alimentarii la 230 V AC, 50 Hz.

Care este curentul nominal in categoria AC-3?

Curentul nominal de functionare este de 65 A la AC-3, 400 V. Puterea nominala de operare corespunzatoare este de 30 kW la 400 V.

Ce contacte auxiliare sunt disponibile?

Aparatul are integrate un contact auxiliar normal deschis si un contact auxiliar normal inchis. Functiile pot fi extinse cu accesorii auxiliare compatibile cu montaj frontal sau lateral.

Cum se monteaza contactorul?

Poate fi montat pe sina DIN de 35 mm sau 75 mm ori direct pe panou. Circuitul principal se conecteaza prin cleme pentru cablu.
