Descriere

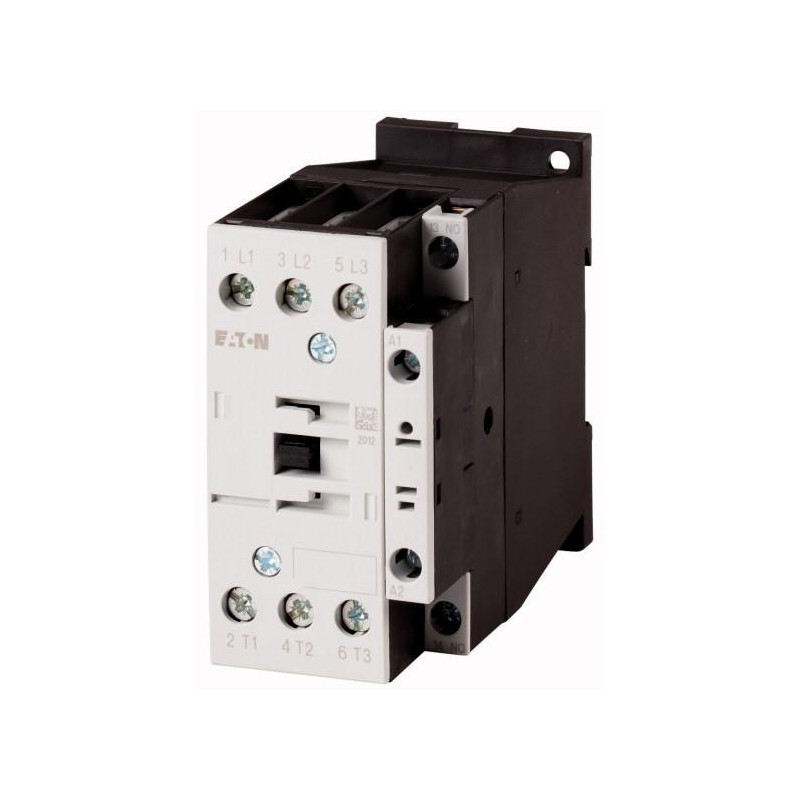

Acest contactor industrial tripolar este destinat comenzii la distanta a circuitelor de putere in curent alternativ. Poate fi utilizat in tablouri electrice, circuite de pornire pentru motoare, automatizari industriale, instalatii de ventilatie, pompare, climatizare sau alte aplicatii cu sarcini trifazate. Constructia include trei contacte principale normal deschise si un contact auxiliar normal deschis pentru semnalizare, autoretinere sau interblocare in circuitul de comanda.

Bobina de actionare functioneaza la 230 V AC si 50 Hz, respectiv 240 V AC si 60 Hz. Curentul operational nominal este de 40 A in categoria AC-1 la 380 V, 400 V sau 415 V si de 18 A in categoria AC-3 la 380 V, 400 V sau 415 V. Puterea operationala nominala pentru motoare in AC-3 este de 7,5 kW la 380/400 V si 50 Hz; pentru AC-4, valorile indicate sunt 10 A si 4,5 kW la 400 V. Contactul auxiliar integrat este de tip normal deschis, iar circuitul principal utilizeaza conexiuni cu surub.

Montajul se realizeaza in interiorul unui tablou electric, pe sina DIN sau direct pe panou, in functie de configuratia instalatiei. Conductorii circuitului de putere si cei ai circuitului de comanda se fixeaza in bornele cu surub, respectand schema electrica a echipamentului, sectiunea conductorilor si cuplul de strangere recomandat de producator. Dimensiunile produsului sunt de 45 mm latime, 85 mm inaltime si 97 mm adancime, iar masa este de aproximativ 0,428 kg.

Pentru exploatare sigura, contactorul trebuie selectat conform categoriei de utilizare si parametrilor reali ai sarcinii comandate. Instalarea, cablarea, verificarea protectiilor la scurtcircuit si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea deconectata. Produsul este destinat utilizarii la temperaturi ambientale intre -25 grade C si 60 grade C, cu temperatura maxima de 40 grade C pentru functionare in incinta inchisa. Este conform cu cerintele CE si RoHS.

Intrebari frecvente

Pentru ce aplicatii este potrivit acest contactor industrial?

Este potrivit pentru comanda circuitelor de putere in curent alternativ, inclusiv pentru pornirea si oprirea motoarelor trifazate, ventilatoarelor, pompelor, compresoarelor sau altor sarcini comandate din tablouri electrice si automatizari.

Ce putere de motor poate comanda in categoria AC 3?

In categoria de utilizare AC-3, contactorul este dimensionat pentru o putere operationala nominala de pana la 7,5 kW la 380/400 V si 50 Hz.

Ce tensiune necesita bobina de comanda?

Bobina functioneaza la 230 V AC si 50 Hz. Pentru retelele la 60 Hz, tensiunea de comanda indicata este 240 V AC.

Are contact auxiliar inclus?

Da. Dispune de un contact auxiliar normal deschis, util pentru autoretinere, semnalizare de stare sau interblocare in circuitul de comanda.

Cum se monteaza contactorul?

Poate fi montat pe sina DIN sau pe panou, in interiorul unui tablou electric. Conectarea se face prin borne cu surub, conform schemei de cablare si instructiunilor de montaj aplicabile.
