Descriere

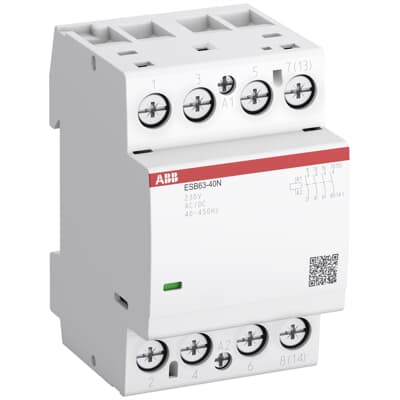

Contactorul modular este destinat comenzii automate a circuitelor de putere din tablouri electrice rezidentiale, comerciale si industriale. Cele 4 contacte principale normal deschise permit conectarea sau deconectarea sarcinilor monofazate si trifazate, fiind potrivit pentru aplicatii de iluminat, incalzire electrica, ventilatie, pompe si alte consumatoare comandate printr-un circuit de control. Constructia este proiectata pentru functionare silentioasa, cu consum redus al bobinei si protectie la supratensiuni integrata.

Aparatul are 4 poli cu 4 contacte principale NO si nu include contacte auxiliare incorporate. Curentul operational nominal este de 63 A in categoriile AC-1 si AC-7a. Pentru sarcini de tip motor, valorile nominale sunt de 30 A in AC-3 si AC-7b, atat la 230 V monofazat, cat si la 400 V trifazat. Puterea operationala declarata este de 14,5 kW la 230 V monofazat si 43,6 kW la 400 V trifazat in AC-1 si AC-7a, respectiv 5 kW si 15 kW in AC-3 si AC-7b. Circuitul principal admite 400 V AC sau 220 V DC, iar bobina de comanda functioneaza la 230 V AC/DC, pentru DC si frecvente de 50 Hz, 60 Hz sau 400 Hz.

Montajul se realizeaza pe sina DIN, iar carcasa ocupa 3 module, cu dimensiuni de 54 x 85 x 65 mm. Circuitul principal accepta conductori rigizi de 1,5 pana la 25 mm2 sau conductori flexibili de 1,5 pana la 16 mm2; pentru doua conductoare pe borna sunt admise sectiuni de pana la 10 mm2, conform tipului conductorului. Circuitul de comanda accepta conductori rigizi de 1 pana la 4 mm2 si conductori flexibili de 1 pana la 4 mm2. Cuplul de strangere este de 2,5 Nm pentru circuitul principal si 0,9 Nm pentru circuitul de comanda.

Produsul are grad de protectie IP20 si trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia adecvata impotriva atingerii partilor active si a influentelor de mediu. Respecta standardele IEC/EN 60947-1, IEC/EN 60947-4-1 si IEC/EN 61095, are tensiune nominala de izolatie de 500 V si tensiune nominala de tinere la impuls de 6 kV. Domeniul de temperatura pentru functionare este intre -25 grade C si +55 grade C, iar altitudinea maxima de utilizare este 2000 m. Alegerea protectiei la scurtcircuit, dimensionarea conductoarelor si conectarea trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce tip de contacte are acest contactor modular?

Are 4 contacte principale normal deschise, fara contacte principale normal inchise si fara contacte auxiliare incorporate.

La ce tensiune functioneaza bobina de comanda?

Bobina de comanda este nominala la 230 V si poate functiona in curent alternativ sau curent continuu. Pentru alimentare in curent alternativ sunt admise 50 Hz, 60 Hz si 400 Hz.

Poate fi utilizat pentru motoare?

Da, poate comanda sarcini de tip motor in categoria AC-3 sau AC-7b pana la 30 A, cu putere operationala de pana la 5 kW la 230 V monofazat sau 15 kW la 400 V trifazat. Aplicatia trebuie dimensionata conform categoriei de utilizare si protectiilor necesare.

Cum se monteaza contactorul?

Se monteaza pe sina DIN in tabloul electric si ocupa 3 module. Conectarea trebuie efectuata cu instalatia fara tensiune, respectand sectiunile de conductor, cuplurile de strangere si schema electrica a proiectului.

Este potrivit pentru montaj direct accesibil?

Are grad de protectie IP20, astfel ca trebuie montat intr-un tablou electric sau intr-o carcasa care previne atingerea accidentala a partilor active.
