Descriere

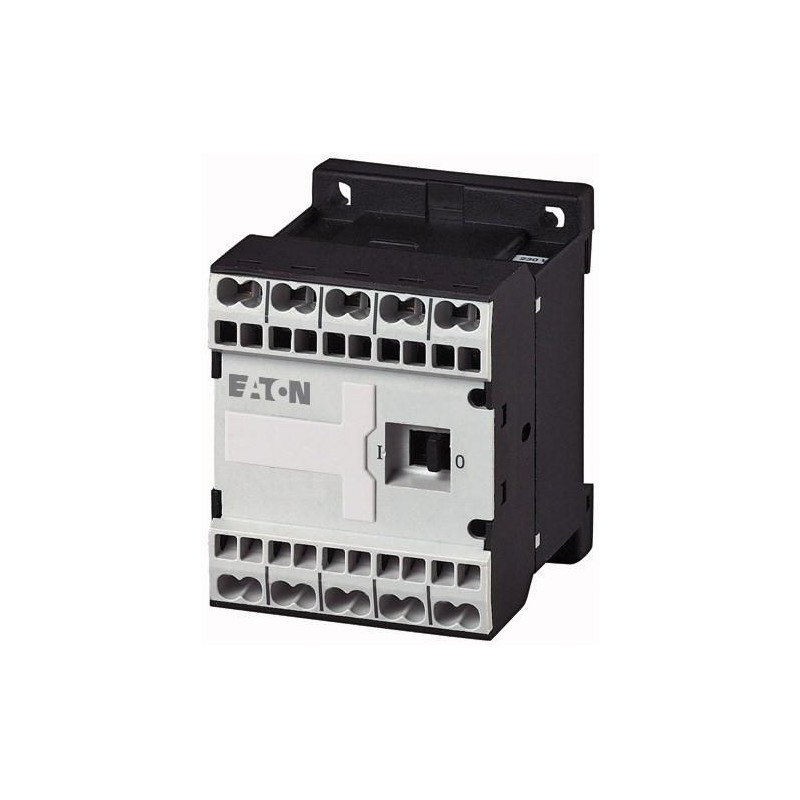

Acest mini contactor este destinat comenzii la distanta a motoarelor electrice si a sarcinilor rezistive, fiind potrivit pentru integrarea in tablouri de automatizare, panouri de comanda si aplicatii industriale sau comerciale. Constructia compacta permite realizarea circuitelor de pornire, oprire si interblocare, iar contactul auxiliar normal deschis inclus poate fi utilizat pentru semnalizare, autoretinere sau comenzi auxiliare.

Aparatul are trei poli principali cu contacte normal deschise si un contact auxiliar normal deschis. Bobina de actionare functioneaza la 230 V AC, 50 Hz, respectiv 240 V AC la 60 Hz. Este indicat pentru aplicatii de pana la 4 kW in retele de 380-400 V; pentru categoria AC-3 sunt declarate valori ale puterii operationale de 4,6 kW la 440 V, 4 kW la 500 V si 4 kW la 690 V. Tensiunea operationala a circuitului principal este cuprinsa intre 24 si 690 V AC, iar curentul termic conventional este de 22 A la 40 grade C.

Conectarea circuitului principal si a circuitelor auxiliare se realizeaza prin borne cu surub. Dimensiunile compacte sunt de aproximativ 45 mm latime, 58 mm inaltime si 52 mm adancime, facilitand instalarea in echipamente cu spatiu limitat. Poate fi montat in pozitia necesara, cu exceptia montajului vertical in care bornele bobinei A1 si A2 sunt orientate in jos. Pentru cablul principal, lungimea de dezizolare indicata este de 8 mm.

Produsul are grad de protectie IP20 si protectie impotriva atingerii directe din partea frontala, conform cerintelor pentru echipamente de tablou. Este conform cu standarde precum IEC EN 60947 si IEC EN 60947 4 1 si are marcaj CE, precum si aprobari VDE, UL si CSA. Selectarea protectiei la scurtcircuit, calculul incalzirii in tablou si alegerea conductoarelor trebuie realizate de personal calificat, in functie de schema, sarcina comandata si conditiile reale de instalare.

Intrebari frecvente

Pentru ce se utilizeaza acest mini contactor?

Este utilizat pentru comanda la distanta a motoarelor electrice si a sarcinilor rezistive, in tablouri de automatizare, panouri de comanda si instalatii electrice.

Ce tensiune are bobina de comanda?

Bobina este proiectata pentru 230 V AC la 50 Hz si 240 V AC la 60 Hz.

Cate contacte are mini contactorul?

Are 3 contacte principale normal deschise si un contact auxiliar normal deschis.

Poate fi folosit pentru comanda unui motor?

Da, este destinat inclusiv aplicatiilor de comanda a motoarelor. Puterea si protectiile trebuie alese in functie de tensiunea retelei, regimul de utilizare si datele motorului.

Ce protectie la atingere ofera?

Are grad de protectie IP20 si este destinat montajului in tablouri sau carcase adecvate, cu respectarea regulilor de instalare electrica.
