Descriere

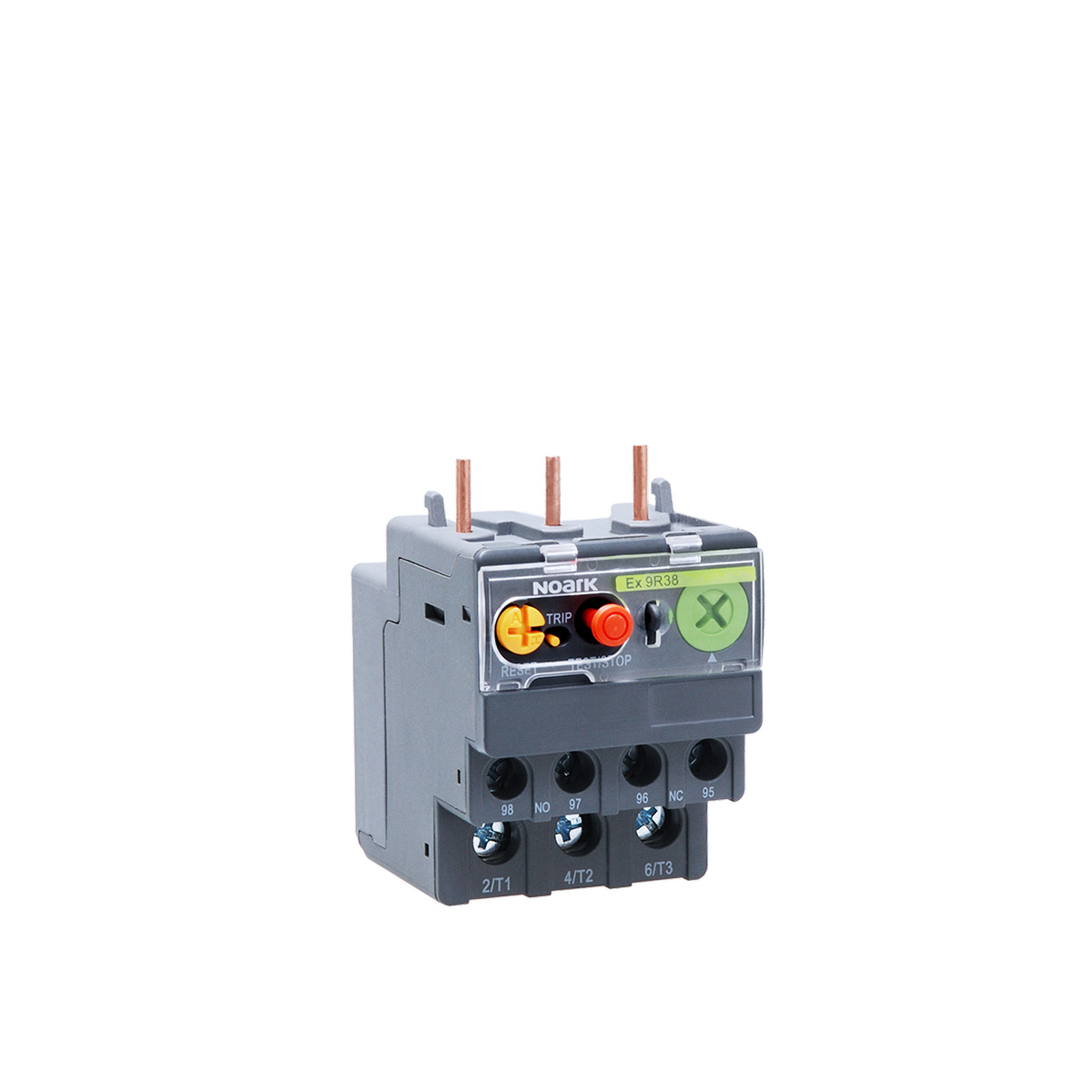

Releul termic de suprasarcina este destinat protectiei motoarelor electrice trifazate impotriva supracurentilor prelungiti si a functionarii cu lipsa de faza. Se utilizeaza in circuite de comanda si pornire motor, impreuna cu un contactor compatibil, pentru a intrerupe circuitul de comanda atunci cand curentul motorului depaseste valoarea reglata pentru un interval specific clasei de declansare.

Aparatul are trei poli si un domeniu de reglare a curentului de 16-24A, ceea ce permite adaptarea protectiei la curentul nominal al motorului. Dispune de un contact auxiliar normal deschis si un contact auxiliar normal inchis pentru semnalizare, interblocare sau comanda. Tensiunea operationala nominala este de pana la 690 V AC, clasa de declansare este 10A, iar constructia este testata conform IEC/EN 60947-4-1. Pragul de declansare este specificat la 1,14 plus minus 0,06 x In, iar detectia lipsei de faza este prevazuta pentru o abatere de 30 procente pe o faza.

Pentru montaj, releul se fixeaza direct pe contactoare compatibile din gama corespunzatoare dimensiunii sale, folosind piesa de distantare necesara acolo unde este prevazuta. Poate fi utilizat si ca aparat independent pe sina DIN de 35 mm prin intermediul unui adaptor dedicat. Conectarea circuitului principal si a contactelor auxiliare trebuie realizata conform schemei electrice a ansamblului de pornire si sectiunii conductoarelor utilizate.

Reglajul curentului trebuie setat la valoarea curentului nominal inscris pe placuta motorului, tinand cont de conditiile reale de exploatare. Functia de resetare poate fi selectata manual sau automat, in functie de logica instalatiei. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta, de personal calificat, iar releul nu inlocuieste protectia la scurtcircuit, care trebuie asigurata separat prin echipamentul de protectie adecvat.

Intrebari frecvente

Pentru ce este utilizat un releu termic de suprasarcina?

Este utilizat pentru protectia motoarelor electrice impotriva suprasarcinii prelungite si a lipsei de faza. La depasirea curentului reglat, releul actioneaza contactele auxiliare pentru oprirea circuitului de comanda al contactorului.

Care este domeniul de reglare al curentului?

Domeniul reglabil al curentului este intre 16 si 24A. Reglajul se realizeaza in functie de curentul nominal indicat pe placuta de identificare a motorului.

Are contacte auxiliare pentru semnalizare sau comanda?

Da. Releul este echipat cu un contact auxiliar normal deschis si un contact auxiliar normal inchis, utilizabile pentru semnalizare, interblocare sau comanda.

Se poate monta pe sina DIN?

Da, poate fi utilizat ca aparat independent pe sina DIN de 35 mm cu ajutorul unui adaptor dedicat. In configuratia uzuala se monteaza direct pe un contactor compatibil.

Inlocuieste releul termic protectia la scurtcircuit?

Nu. Releul termic protejeaza motorul la suprasarcina si lipsa de faza. Protectia la scurtcircuit trebuie realizata separat, cu sigurante sau intreruptoare automate dimensionate corespunzator instalatiei.
