Descriere

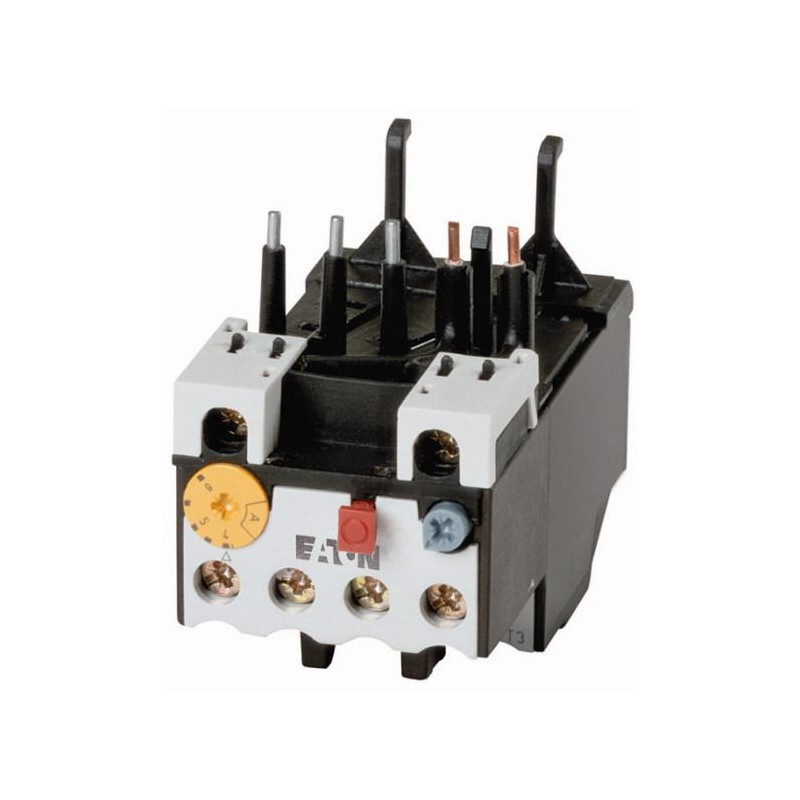

Releul termic este destinat protectiei motoarelor electrice impotriva suprasarcinilor si poate fi integrat in circuite de comanda pentru pornire motor. Domeniul reglabil de 12-16 A permite adaptarea protectiei la curentul nominal al motorului. Dispozitivul are sensibilitate la lipsa de faza, functie de declansare libera si buton pentru testare sau oprire, contribuind la exploatarea controlata a instalatiei.

Curentul de declansare se regleaza intre 12 si 16 A, iar tensiunea operationala nominala maxima este de 690 V. Releul este in clasa de declansare 10 A si dispune de un contact auxiliar normal deschis si un contact auxiliar normal inchis. Contactele auxiliare au curent termic conventional de 6 A, iar aparatul are tensiune nominala de tinere la impuls de 6000 V pentru circuitul principal. Gradul de protectie este IP20, iar categoria de supratensiune este III.

Montajul se realizeaza direct, iar conexiunile circuitului principal sunt cu surub. Conductoarele principale rigide pot avea sectiuni de 1-6 mm2, iar conductoarele flexibile cu ferula pot avea sectiuni de 1-4 mm2. Pentru cablurile de comanda sunt admise sectiuni de 0.75-4 mm2 pentru conductori rigizi si 0.75-2.5 mm2 pentru conductori flexibili cu ferula. Cuplul de strangere indicat este de 1.8 Nm pentru bornele circuitului principal si 1.2 Nm pentru bornele circuitului de comanda.

Releul include resetare automata si resetare prin buton, iar setarea curentului trebuie realizata conform curentului nominal inscris pe motor si schemei de comanda. Temperatura ambientala de functionare este intre -25 grade C si 55 grade C, respectiv pana la 40 grade C in incinta. Pentru siguranta instalatiei, protectia la scurtcircuit, calculul incalzirii in tablou si alegerea aparatajului asociat trebuie stabilite de proiectant sau instalator calificat, in conformitate cu documentatia tehnica si standardele aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza un releu termic?

Este utilizat pentru protectia motoarelor electrice impotriva suprasarcinilor. La depasirea curentului reglat pentru o perioada corespunzatoare caracteristicii de declansare, releul actioneaza circuitul de comanda al motorului.

Ce domeniu de reglaj al curentului are acest releu termic?

Curentul de declansare este reglabil intre 12 A si 16 A. Reglajul trebuie ales in functie de curentul nominal indicat pe placuta motorului.

Ce contacte auxiliare sunt disponibile?

Aparatul este prevazut cu un contact auxiliar normal deschis si un contact auxiliar normal inchis, utile pentru semnalizare, interblocare sau comanda.

Cum se monteaza releul termic?

Se monteaza direct in ansamblul de comanda compatibil, iar circuitul principal se conecteaza prin borne cu surub. Instalarea si reglarea trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Releul termic asigura protectie la scurtcircuit?

Nu. Protectia la scurtcircuit trebuie asigurata separat prin aparatajul de protectie dimensionat corespunzator pentru circuit si pentru ansamblul de comanda.
